螺旋轴等速直线运动机构
螺旋 轴 等 速 直线 运动 机 构
上
民
eSSy
S
图 2- 139
动力 ， 电 气
行程 ，50 一 2000 毫 米
g B To =lsec/30m

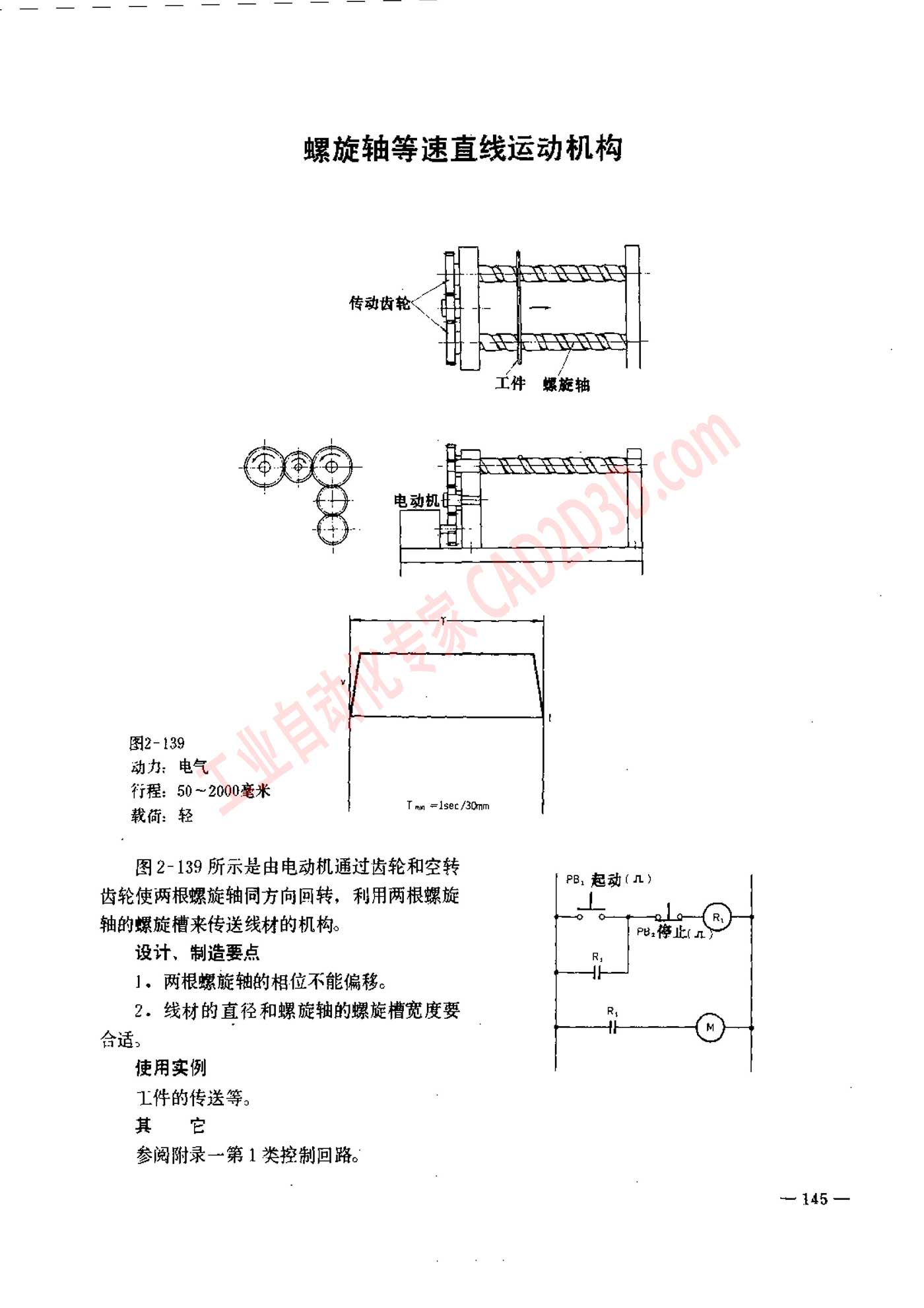

图 2-139 所 示 古 由 电动 机 通过 光 FI 空转 R
齿轮 使 两 根 螺 旋 轴 同方 向 回转 ， 利 用 两 根 螺旋
轴 的 螺旋 槽 来 传送 线材 的 机 构 。
设计 ， 制 造 要 点
1 。 两 根 螺旋 轴 的 相位 不 能 偏 移 。
2 线材 的 直径 和 螺旋 轴 的 螺旋 模 宽 度 要
使 用 实例
工件 的 传送 等 。
其 它
参阅 附录 一 第 1 类 控制 回路 。
一 145 一
