丝杠和楔形螺母直线运动机构
丝 杠 和 枢 形 螺母 直线 运动 机 构
动力 : 气压
行程 : 5 一 20 毫 米
载荷 ， 重

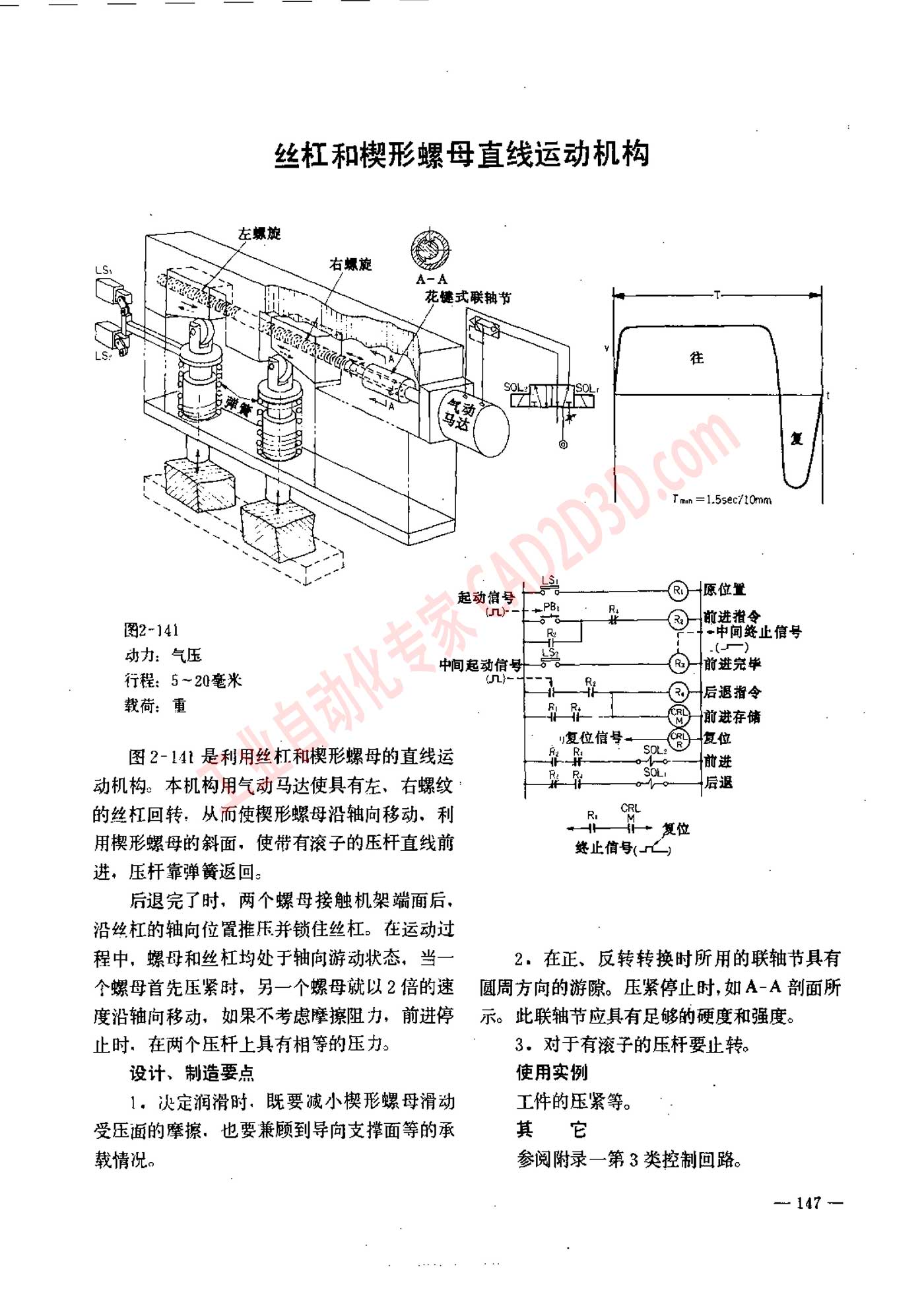

图 2-141 是 利用 丝 栖 和 模 形 螺母 的 直线 运
动机 构 。 本 机 构 用 气动 马达 使 具有 左 ， 右 螺纹
的 丝 杠 回转 ， 从 而 使 攀 形 螺母 沿 轴 向 移动 ， 利
用 槐 形 螺 母 的 斜面 ， 使 带 有 滚 子 的 压 杆 直线 前
进 ， 压 杆 靠 弹簧 返回 。
后 退 完 了 时 ， 两 个 螺母 接触 机 架 端 面 后，
沿 丝 杠 的 轴 向 位 置 推 压 并 锁 住 丝 杠 。 在 运动 过
程 中 ， 螺 母 和 丝 杠 均 处 于 轴 向 游 动 状 态 ， 当 一
个 螺母 首先 压 紧 时 ， 另 一 个 螺母 就 以 2 倍 的 速
度 沿 轴 向 移动 ， 如 果 不 考虑 摩擦 阻力 ， 前 进 停
止 时 ， 在 两 个 压 杆 上 具有 相等 的 压力 。
设计 、 制 造 要 点
L. 次 定 润滑 时 ， 既 要 减 小 模 形 螺母 滑动
受 乐 曾 的 摩 氛 ， 也 要 兼顾 到 导向 支撑 面 等 的 承
载 情况 。
Tmn =1.55ec710mm
C;L
-一 上 一- 复位
KRG
2， 在 正 、 反 转 转 换 时 所 用 的 联 轴 节 具有
圆周 方向 的 游 隙 。 压 紧 停 止 时 ,如 A-A 剖面 所
示 。 此 联 轴 节 应 具有 足够 的 硬度 和 强度 。
3.。 对 于 有 滚 子 的 压 杆 要 止 转 。
使 用 实例
工件 的 压 紧 等 。
其 它
参阅 附录 一 第 3 类 控制 回路 。
一 147 一
