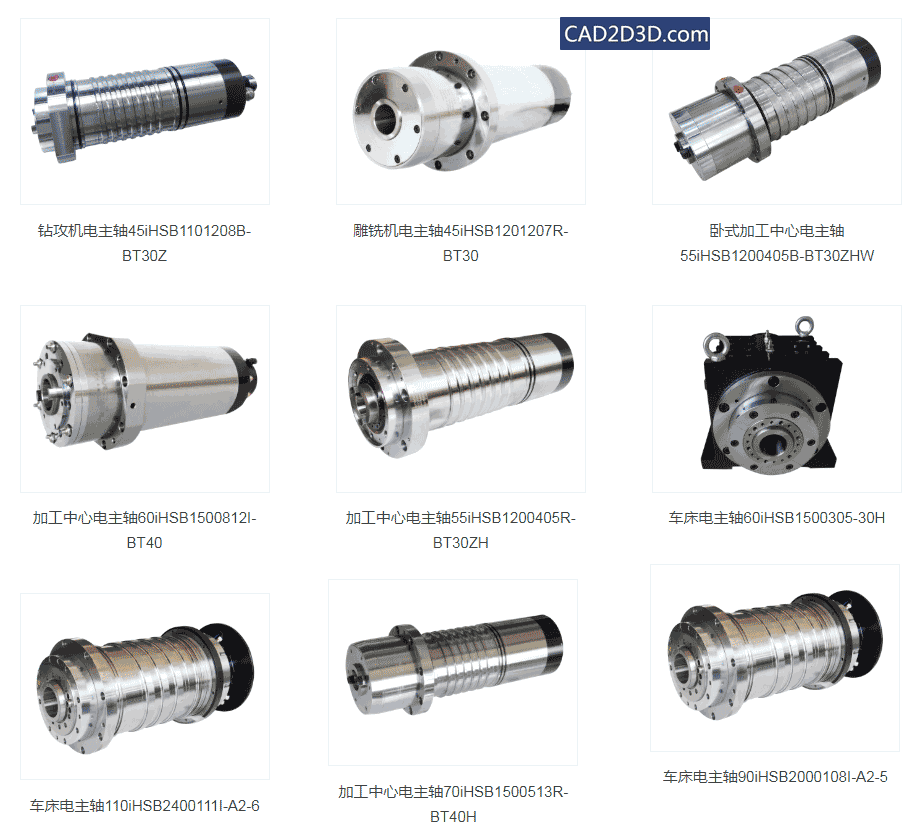

永磁同步电主轴 可用于数控机床主轴(英威腾)

永磁同步电主轴能够满足数控机床低速强力切削和高速精密加工同时兼顾的特殊要求,带给客户个性化定制、集成化创新,使整体解决方案达到最优!同时由于转动惯量小、加减速度快,工作效率更高,转子温升低、运行平稳准,工件表面加工精度更高,调速范围宽、转矩波动小,以工艺应用范围更广。

永磁同步电主轴 可用于数控机床主轴(英威腾)

雕铣机电主轴45iHSB1201207R-BT30介绍

稀土永磁同步电主轴、主轴电机优良的磁场同步性,配合专配的伺服驱动器、优化的控制方案可使加工效率达到现国内市场主流小型立式加工中心、钻铣中心的两倍以上。使用稀土永磁同步电主轴及稀土永磁同步高速液冷主轴电机的立式加工中心及钻铣中心已将钻铣中心与雕铣机合而为一,成为铣、雕、攻、磨、钻、镗、锪、铰、扩工艺于一身的高速高效应用方案。

  1. 传动误差小,机床主传动链长度为零,电机对主轴实现直接驱动,无任何传动误差,主轴振动明显变小,工件表面光洁度得以明显提高;
  2. 功率比大、恒转矩范围宽,高响应速度,电机为稀土永磁同步电机,具有极高的功率密度和转矩密度;
  3. 与异步电机相比,响应速度极高,该电机的功率密度大、恒转矩范围宽,同体积下,大于异步电机一个功率等级;
  4. 内置直驱结构设计、功率配置灵活,电机处于主轴内部,电机的功率与主轴粗细和长短可任意搭配,构成极其灵活,可满足各种主轴径向空间限制场合的应用;
  5. 调速范围宽,电机可以实现极宽的调速范围,零速到最高转速之间均可实现无级调速;
  6. 生产率高,电机具有极佳的低速硬特性,在轴承刚性和刀具硬度许可下,可进行硬金属、低速大吃刀量切削,高速小吃刀量精密切削,生产效率极大提高;
  7. 伺服性强,配合专用驱动器,可以实现数字式伺服主轴的所有功能,如:刚性攻牙、准停定位功能,通过选配高精度编码器可即可实现CS、CF功能等等。

规格参数:

电 机 参 数
型号 45iHSB1101208B-BT30Z(B)
规格 稀土永磁同步
用途 电主轴
冷却方式 液冷
绝缘等级 F
防护等级 IP54
项目 数 值 单 位 备 注
额定转速 12000 rpm
最高转速 24000
额定频率 400 Hz
最高频率 800
电机极数 4 Poles
额定电压 265 V
额定电流 22 A
堵转电流 22
最大电流 40 S6, 20%
额定转矩 6.0 Nm
堵转转矩 6
峰值转矩 11 S6, 20%
额定功率 7.5 kW
峰值功率 15.0 <15min
转矩常数 0.28 Kt(Nm/Arms)
相间反电动势 0.16 V/S
线间电阻 0.42 Ω
线间电感 1.12 mH
转子惯量 0.00089 Kgm²
工作效率 0.93
定子引出线 4 mm² PTFE红、黄、蓝

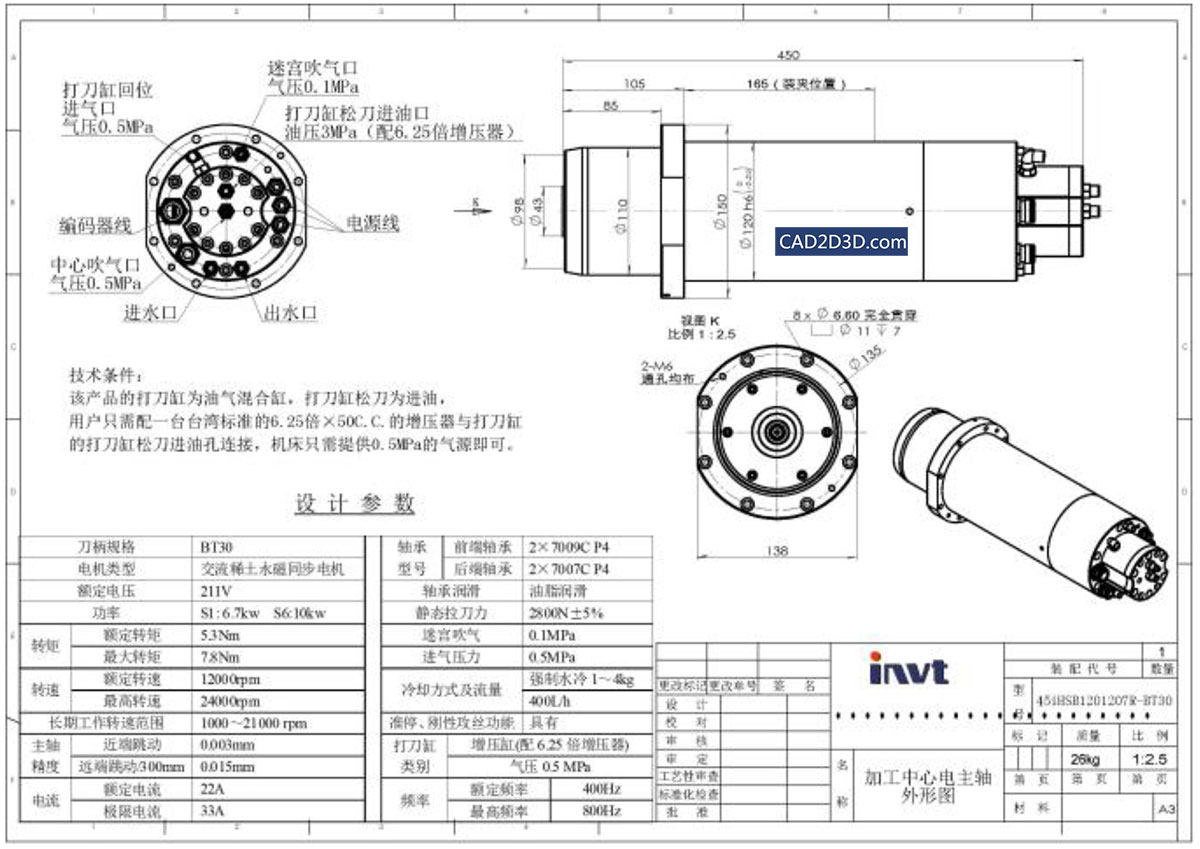

雕铣机电主轴45iHSB1201207R-BT30 图纸

永磁同步电主轴 可用于数控机床主轴(英威腾)

参考文献:http://www.invt.com.cn/products/1630.html
