又涨见识了！积放式辊筒输送线内部构造和原理详解，没想到这么简单

普通的辊筒输送机上的辊筒会一直旋转，一般不能积放工件，否则工件和辊筒之间会处于滑动摩擦状态，造成工件磨损。

但是经过结构改善的辊筒可以实现积放缓存，这种滚筒是依靠摩擦来传递动力的，积放式辊筒输送机上的工件和辊筒保持相对静止，动力链轮和辊筒之间处于滑动摩擦的状态。

积放式辊筒原理就是辊筒和链轮轴可以有相对运动，链轮旋转的时候通过摩擦力带动辊筒旋转，摩擦力大小可调，链轮不转的时候，辊筒可以绕链轮轴线旋转，或者链轮在旋转，而辊筒没有旋转，通过上述方式实现工件缓存。

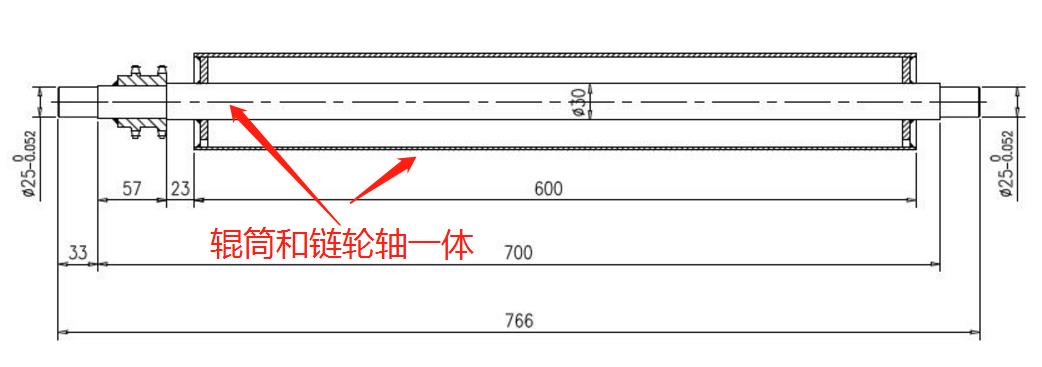

没有积放功能的辊筒输送线辊筒和链轮是一体的，而有积放功能的辊筒输送线辊筒和链轮之间可以有相对运动。

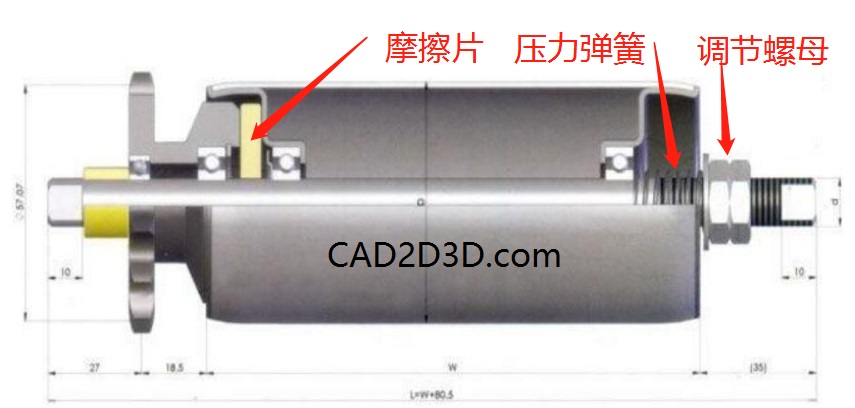

下图是带积放缓存功能的辊筒，积放式辊筒增加了1个摩擦片、1个压力弹簧和1个调节螺母，摩擦片放在链轮和辊筒壳体之间，压力弹簧用来提供正压力，调节螺母用来调节压力弹簧的弹力。

积放式辊筒的外壳和链轮不是钢性连接，而是通过摩擦片传递动力，当工件被挡住后，摩擦片和辊筒壳体之间的摩擦力不足以克服阻力，此时摩擦片就会打滑，从而保证辊筒壳体和工件之间相对静止，避免破坏工件表面。积放式辊筒原理其实很简单，就是巧妙的利用了摩擦力，这里有两个地方的摩擦力，一个是摩擦片和辊筒之间的摩擦力f1，另一个是辊筒和工件之间摩擦力f2，当f1>f2时，就能输送工件前进，当f1<f2时，就能实现工件缓存。

没有积放功能的辊筒输送线辊筒和链轮是一体的，而有积放功能的辊筒输送线辊筒和链轮之间可以有相对运动。
辊筒旋转，多多少少都会造成工件磨损，一般适用于输送一些表面质量要求不高的工件。

看完积放式辊筒输送机的内部结构图之后，才发现原来这么简单，搞机械的就是很悲催，冥思苦想出来的机械装置，别人看到之后，还嗤之以鼻。
