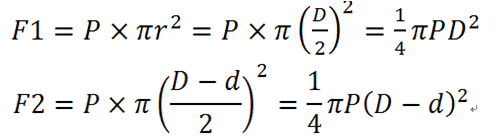

气动元件是自动化领域中不可或缺的组件，在气缸选型时，必须根据实际使用要求，确定气缸推力（拉力）大小，最终根据缸径和杆径来确定气缸型号。气缸推力F1和拉力F2计算公式如下：

气缸推力计算公式及数值

公式说明：D - 气缸活塞直径 (m)d - 气缸活塞杆直径 (m)P - 气缸工作压力（MPa）F1 F2 - 气缸的理论推拉力(N)

说明：1. 上述出力计算适用于气缸速度50到500mm/s的范围内。2. 气缸以上下垂直形式安装使用，向上的推力约为理论出力的50%。3. 气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等。
气缸理论推力（N） 空气压力(MPa)
缸径（mm）0.20.30.40.50.60.70.8
1015.7123.5631.4239.2747.1254.9862.83
1640.2160.3280.42100.53120.64140.74160.85
2062.8394.25125.66157.08188.50219.91251.33
2598.17147.26196.35245.44294.52343.61392.70
32160.85241.27321.70402.12482.55562.97643.40
40251.33376.99502.65628.32753.98879.651005.31
50392.70589.05785.40981.751178.101374.451570.80
63623.45935.171246.901558.621870.352182.072493.80
801005.311507.962010.622513.273015.933518.584021.24
1001570.802356.193141.593926.994712.395497.796283.19
1252454.373681.554908.746135.927363.118590.299817.48
1604021.246031.868042.4810053.1012063.7214074.3416084.95
1805089.387634.0710178.7612723.4515268.1417812.8320357.52
2006283.199424.7812566.3715707.9618849.5621991.1525132.74
2509817.4814726.2219634.9524543.6929452.4334361.1739269.91
32016084.9524127.4332169.9140212.3948254.8656297.3464339.82
40025132.7437699.1150265.4862831.8575398.2287964.59100530.96

气缸推力计算公式及数值 Excel 表格下载：http://vdisk.weibo.com/lc/Cq44hZYpsz7a4ubk 文件提取密码：O6L4 。解压缩密码：cad2d3d.com
