一般情况下，流量调节阀只实现流量调节功能，紧急切断阀是另外单独配置的一个阀门，但有的业主要求流量调节阀在紧急情况下也要实现快速关闭。

调节阀定位器气源出入口规格1/4 NPT，气管通径较小，气源流量不大，执行器动作较慢，如果气动执行器排气还要经过定位器，则排气时间较长，影响关阀速度，因此，如果ESD紧急切断信号接入定位器，依靠定位器关阀速度则会很慢。

图 1 定位器气源进出口规格

为了实现快速关阀，跳过定位器，在定位器与气动执行器之间增加一个电磁阀，ESD信号直接接到这个电磁阀上，通过电磁阀实现快速排气。

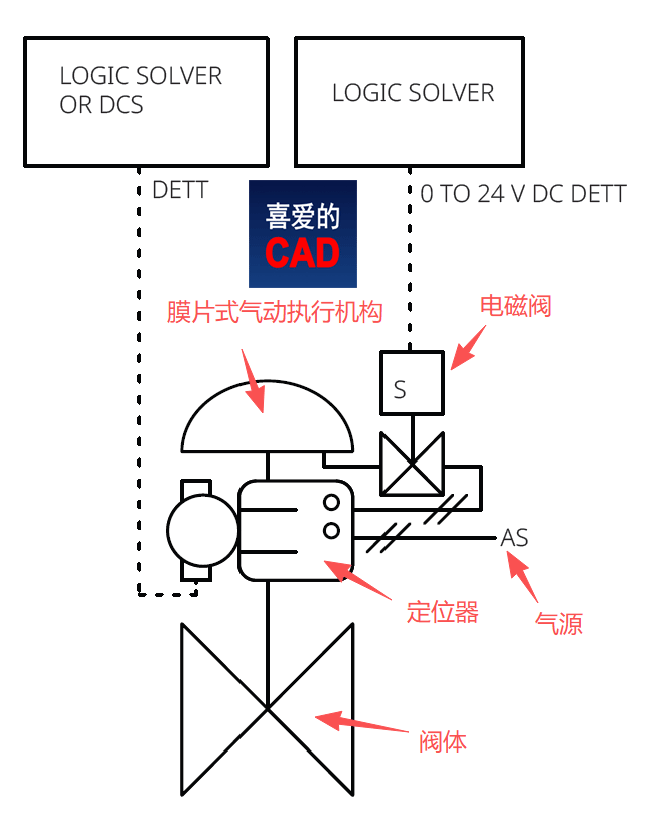

图 2 带电磁阀气动控制回路原理图

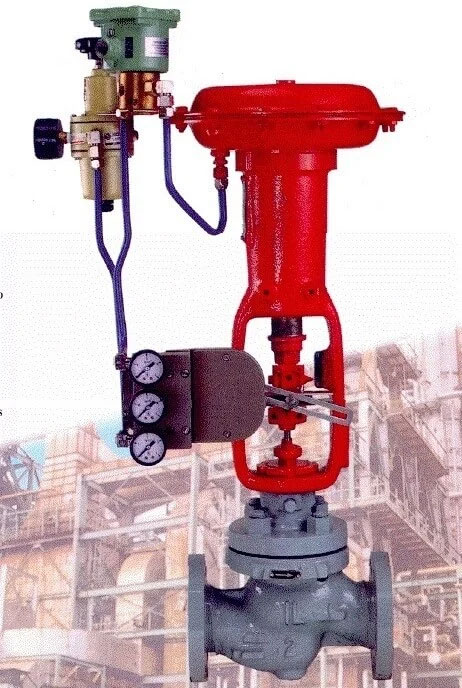

图 3 带电磁阀的气动控制实物图

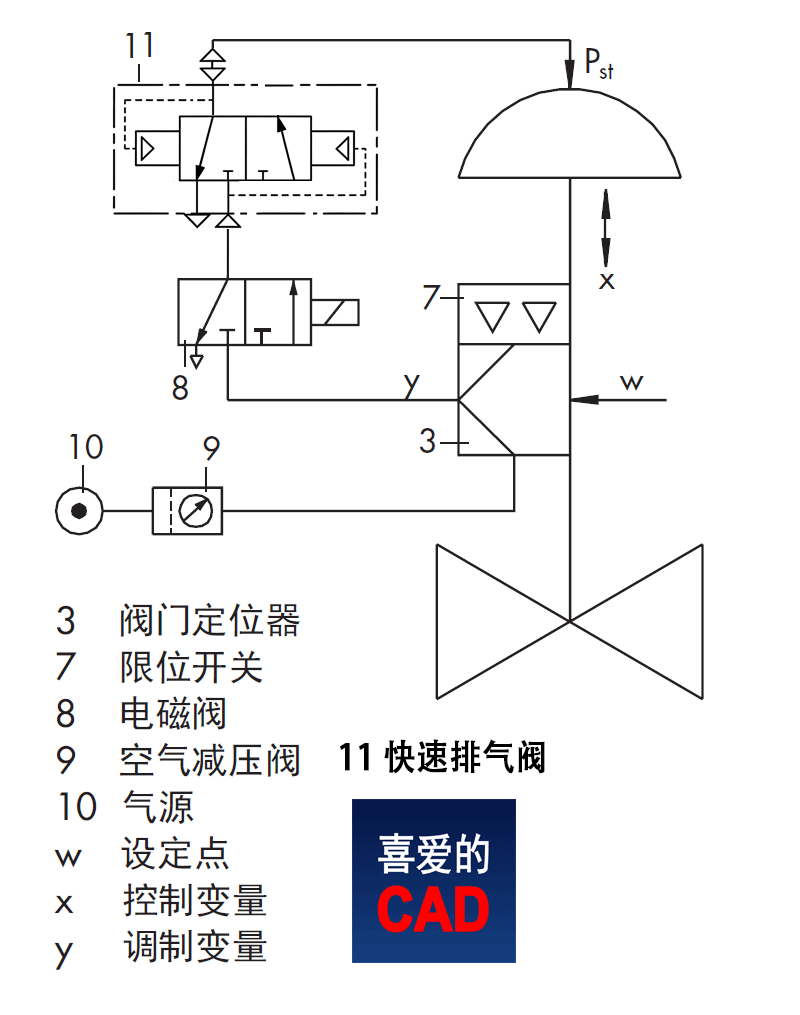

上述方案虽然能够实现ESD信号直接控制气动执行器排气，但还需要考虑排气流量的问题，因此还需要在电磁阀和气动执行器之间加一个快速排气阀，另外将快速排气阀和气动执行机构之间的气管加粗，这样才能实现快速排气。

图 4 带快速排气阀的气动控制实物图

有关快速排气阀的详细介绍详见：https://www.cad2d3d.com/post-2422.html
