透平膨胀机发电机组在飞车（透平膨胀机与发电机组脱离）时，为避免透平膨胀机叶轮超速，需要快速关闭入口阀门并打开旁路泄放阀，这两个阀门的快关快开时间多少合适？国标里规定1s，国外的Bray公司说是0.3~3s，到底应该取多少？

1 GB 50584 煤气余压发电装置技术规范 对阀门开关时间要求如下：

8 紧急切断蝶阀应符合下列规定：

1)紧急切断蝶阀应采用外置式轴承，不与介质接触，提高阀门动作可靠性，避免阀门在高温状态下轴承卡阻；

2)紧急切断蝶阀的驱动装置采用弹簧复位油缸时，应带有快关、慢开和15°范围内游动操作功能；

3)紧急切断蝶阀应带有机械保护功能；

4)当TRT装置出现故障时，紧急切断蝶阀必须依靠弹簧力或者其他机械力在1s内关闭门；

5)弹簧复位油缸尾部应该具有可变节流缓冲装置。

9 旁通快开蝶阀应符合下列规定：

1)旁通快开蝶阀与TRT人口的快速切断阀、透平主机并联，且与快速切断阀连锁；

2)当紧急切断阀关闭时，旁通快开蝶阀应该在1s内打开以保证系统正常工作；

3)旁通快开蝶阀应采用伺服油缸驱动方式；

4)旁通快开阀宜应配有阀位传感器，反馈4mA~20mA的模拟量信号满足系统的需要。

2 Bray 透平机跳闸及防喘振阀门对开关时间的说明如下：

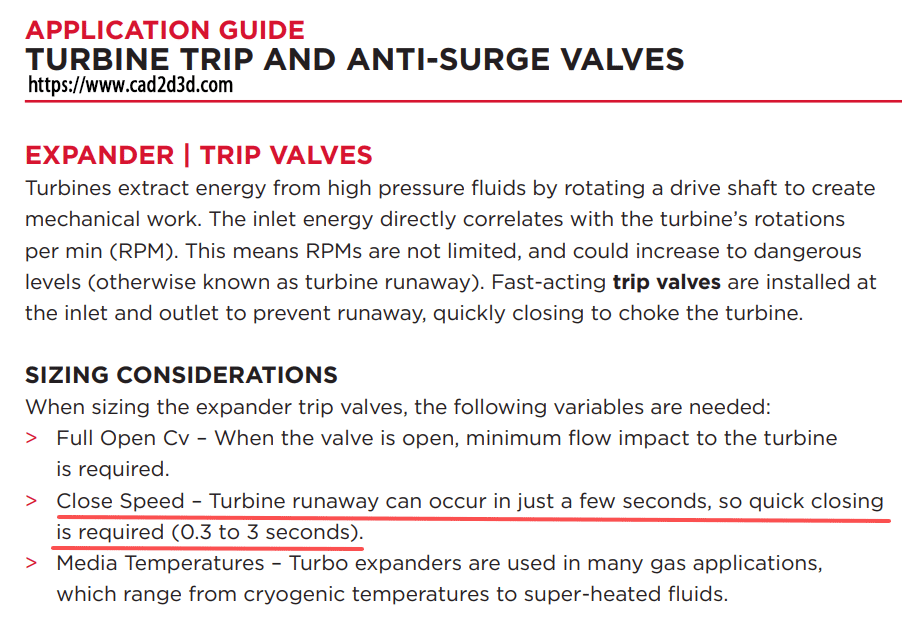

Close Speed – Turbine runaway can occur in just a few seconds, so quick closing is required (0.3 to 3 seconds).

关闭速度：透平飞车可在短短数秒内发生，因此要求快速关闭（0.3～3 秒）。

快开快关时间越短越好，但要在极短时间内完成大型阀门的开关比较困难，一个是执行器如何快速开关，另外一个是短时间内开关会对阀门产生巨大冲击。

设置快关和快开阀的目的是要尽快排尽透平膨胀机入口残留的气体，如果残留的气体少，则可以允许时间长一点，但如果残留的气体多，则要求时间尽量短，因此阀门开关时间要考虑阀门位置、管径、透平机允许转速等因素才能确定。
