快速排气阀（Quick Exhaust Valves）安装在电磁阀与气动执行器之间，排气时直接现场快速排放，而不是原路返回走电磁阀排气管，可实现控制气动执行器腔体内空气的快速泄放，实现快开快关功能。

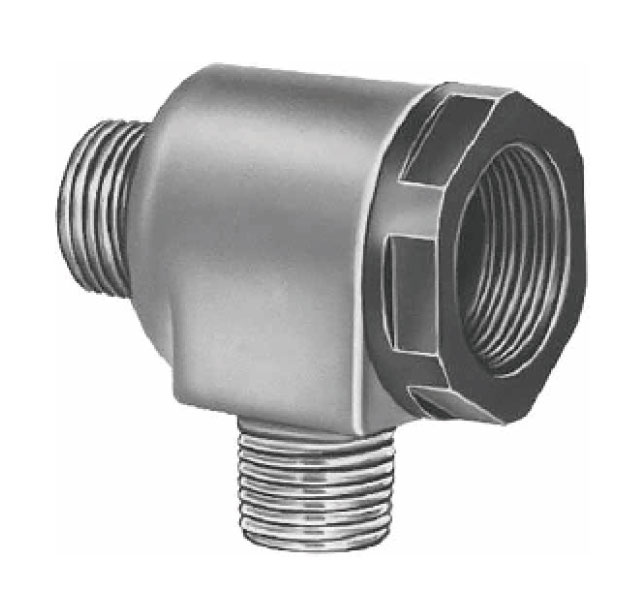

图 1 快速排气阀外形图

快速排气阀由阀体和膜片组成，膜片可以入口和排气口之间移动，充气时膜片压到排气口，进气口和出气口连通，排气时膜片压到进气口，出气口和排气口连通，实现现场排放。快速排气阀内部构造图和气路图见图2和图3

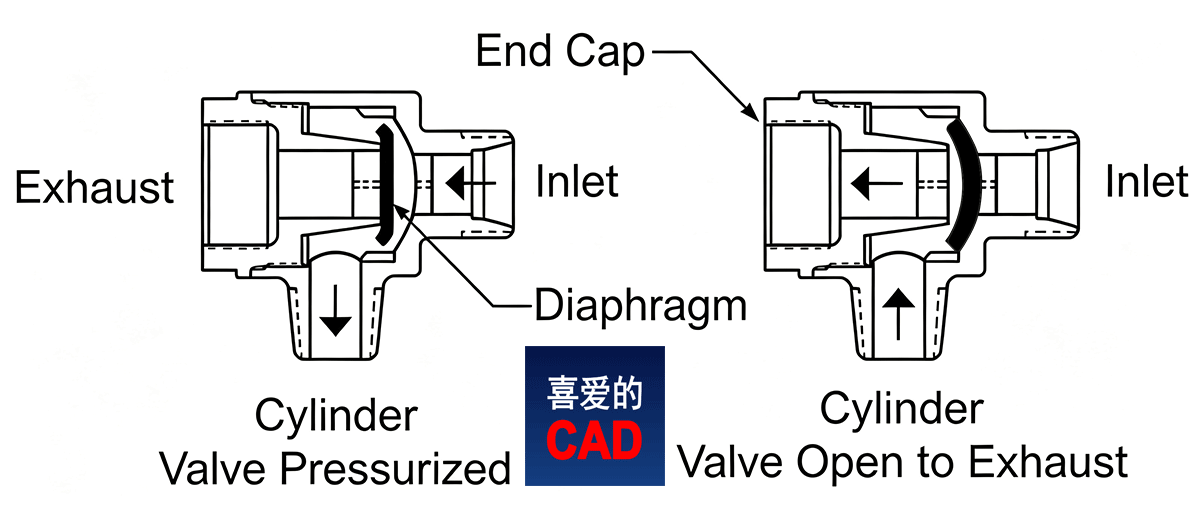

图 2 快速排气阀内部构造图

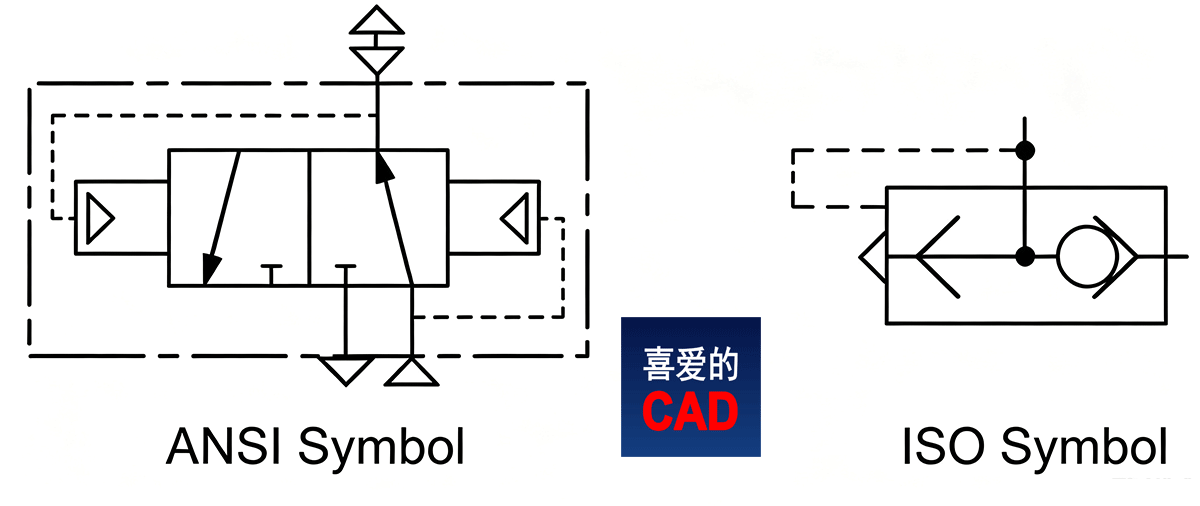

图 3 快速排气阀气路图

快速排气阀的进口尺寸没有特殊要求，出口和排气口尺寸通常很大，这样才能大流量快速排气，实现气动执行器的快开或快关功能，快速排气阀充气和排气示意图见图4、图5和图6。

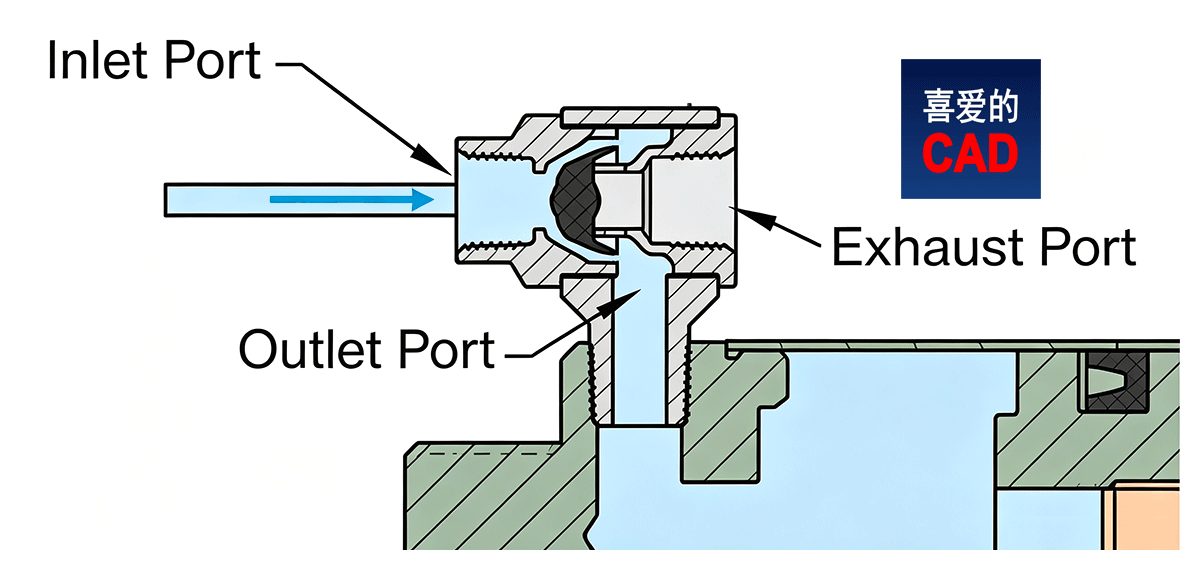

图 4 快速排气阀充气示意图

图 5 快速排气阀快速排气示意图

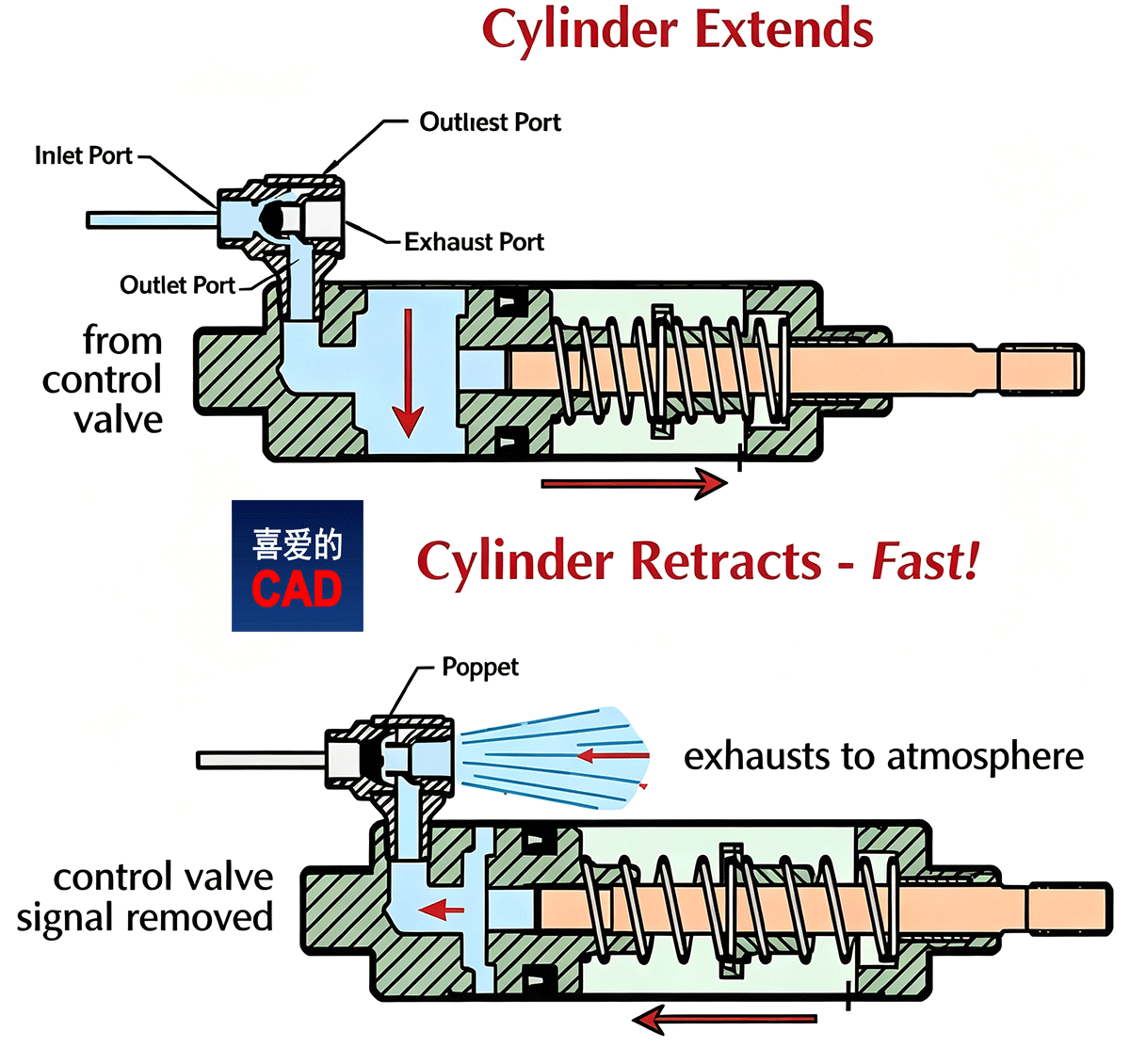

图 6 快速排气阀充气排气示意图

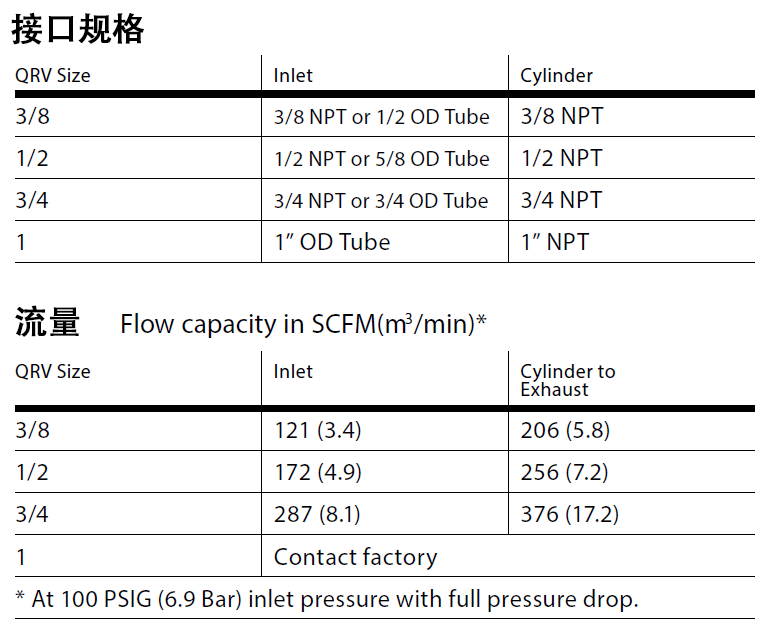

快速排放阀规格3/8寸至1寸，设计的排气流量大于进口流量，接口规格及流量见下图所示：

上面流量表格中的 SCFM 是英制标况（温度 60℉（15.6℃），绝对压力 14.7 psia（1atm，大气压），相对湿度 0%）下每分钟多少立方英尺空气流量，后面括号内是单位换算成m³/min的数值。

我们以3/4寸快速排气阀为例，计算一个直径D等于300mm长度L等于400mm的气动执行器（气缸）排气需要多少时间。

前提条件：气缸直径D=300mm，气缸长度L=400mm，快速排气阀排气流量Q_N=17.2m³/min，气缸供气压力0.5MPag。

经计算，气缸体积 V=.0283m³，换算为标况体积 V_N=0.1696m³（标准体积），所需时间 t=V_N/Q_N=0.1696/17.2=0.59 s。

样本 17.2m³/min 是高压差下的峰值流量；随着气缸压力下降，压差变小，排气流量持续衰减，不能维持峰值，行业经验估算： 理论值 × （2～3 倍）。

综上，理论极限放空时间：≈0.59 s， 工程预估气缸泄压时间：1.2 ～ 1.8 s。

24寸三偏心蝶阀用的单作用弹簧复位的气动执行器活塞直径大概在300mm左右，充气打开时大概需要48秒，如果不加快速泄放阀，弹簧复位关闭大概需要24s，加上快速泄放阀只需要1至2秒。

图 7 阀门气动执行器示意图

快速排气阀安装在电磁阀与执行器之间，具体安装位置见图8所示。

图 8 带电磁阀、快速排气阀的气动流量调节阀示意图

参考资料：Danfoss、Parker、IMI STI
