雄克机床三爪动力卡盘内部详细结构分解演示视频

目录： 案例视频   作者： 尚延伟   日期： 2018/09/11

德国雄克机床三爪动力卡盘内部结构图，采用斜齿机构，卡爪行程在5mm左右。此结构形式的卡盘需要在卡盘后端配旋转油缸和拉杆，拉杆拉动卡爪里的拉环，带动斜齿运动，斜齿再带动卡爪运动。

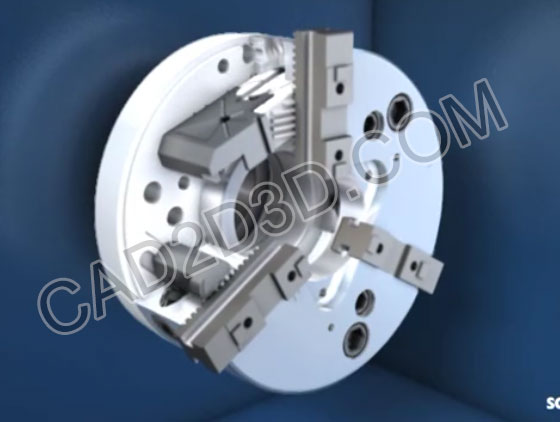

雄克机床三爪动力卡盘内部结构分解演示

雄克机床三爪动力卡盘内部结构分解演示
