气缸、液压缸用浮动接头的内部构造、原理和技术参数

浮动接头可吸收被动体和气缸的偏心以及平行度的精度不足,浮动接头可是显现球面摆动和偏心滑动,因此气缸(或油缸)安装时不需要轴心完全一致,不需要过高的加工精度,安装作业时间大幅度缩短。

以下内容以SMC JA系列浮动接头为例,不同规格,参数不同。

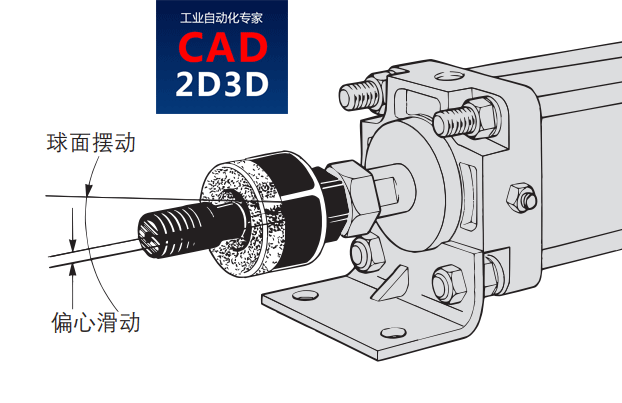

1. 浮动接头的使用形式

直接安装在气缸杆末端即可。

气缸、液压缸用浮动接头的内部构造、原理和技术参数

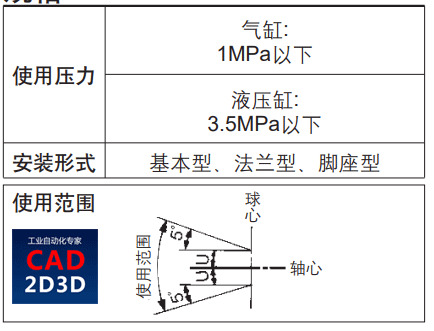

2. 浮动接头的使用压力、安装形式和使用范围

气缸、液压缸用浮动接头的内部构造、原理和技术参数

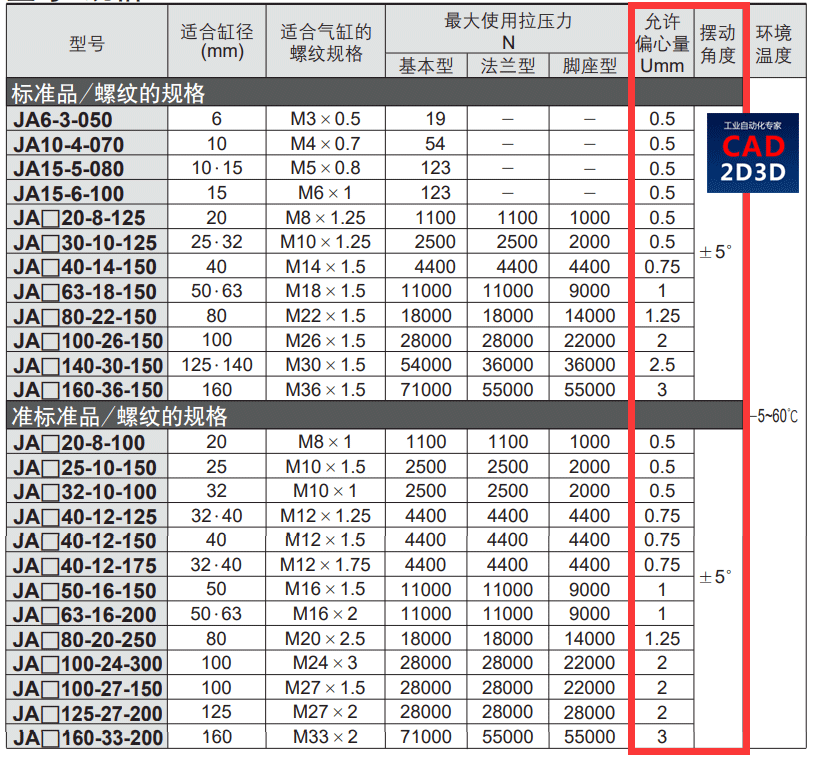

3. JA系列浮动接头规格参数

允许偏心量0.5~3mm,摆动角度±5°。

气缸、液压缸用浮动接头的内部构造、原理和技术参数

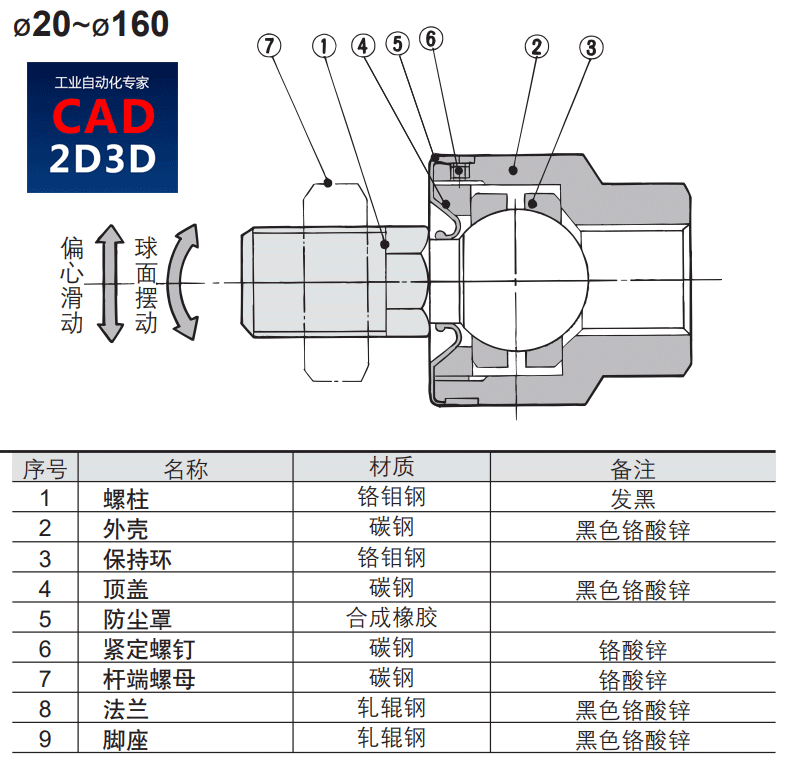

4. JA系列浮动接头内部构造、组成和材质

气缸、液压缸用浮动接头的内部构造、原理和技术参数
