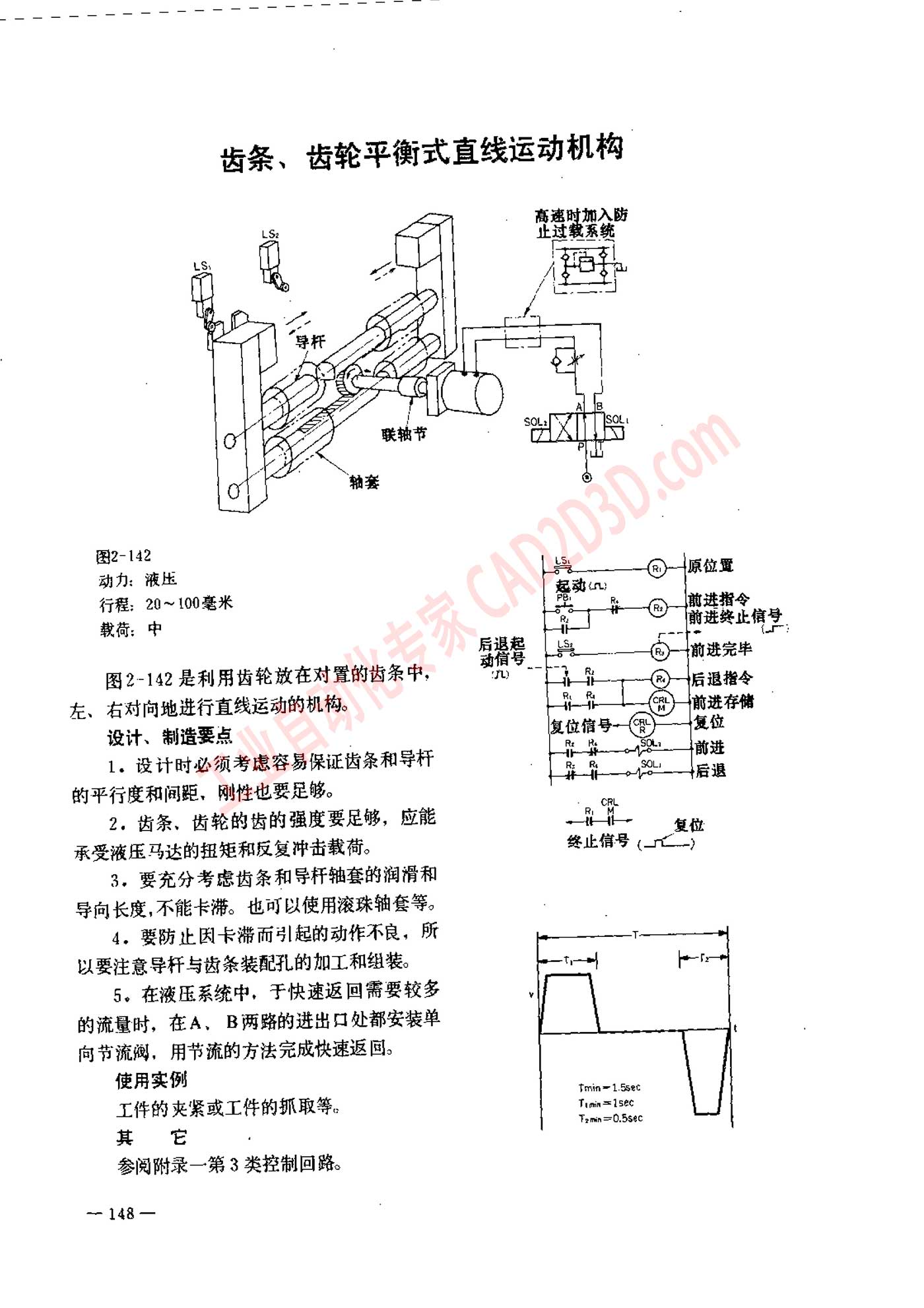

齿条、齿轮平衡式直线运动机构
图 2-142
动力 : 液 庄
178 20~ 10055K
载荷 :中
图 2-142 是 利用 上 R HCE X BIOH R
左 、 帮 对 向 地 进行 直线 运动 的 机 构 。
设计 、 制 造 要 点
L. 设计 时 必须 考虑 容易 保证 省 条 和 导 杆
的 平行 度 和 间距 ， 刚 性 也 要 足够
2. 尚 条 ， 洗 轮 的 此 的 强度 要 足够 ， 应 能
承受 液压 马达 的 担 矩 和 反复 冲击 载荷
3， 要 充分 考虑 肯 条 和 导 杆 轴 套 的 润滑 和
导向 长 麻 , 不 能 卡 注 。 也 可 以 使 用 滚珠 轴 套 等 。
4。 要 防止 因 卡 灌 而 引起 的 动作 不 良 ， 所
以 要 注意 导 杆 与 浴 条 装配 孔 的 加 工 和 组 装 。
5。 在 液压 系统 中 ， 于 快速 返回 需要 较 多
的 流量 时 ， 在 A、B 两 路 的 进出 口 处 都 安装 单
向 节 流 疝 ， 用 节 流 的 方法 完成 快速 返回 。
使 用 实例
工件 的 夹 紧 或 工作 的 抓 取 竺
其 B -
参阅 附录 一 第 3 类 控制 回路 。
一 148 一
Tin 一 1.55ec
Tumin 一 1SeC
Temin=0.5s¢C
