曲柄与齿条、齿轮快速返回摆动运动机构
曲柄 与 齿 条 、 齿 轮 快速 返回 摆动 运动 机 构
Tmia=0.8 一 1.0sec

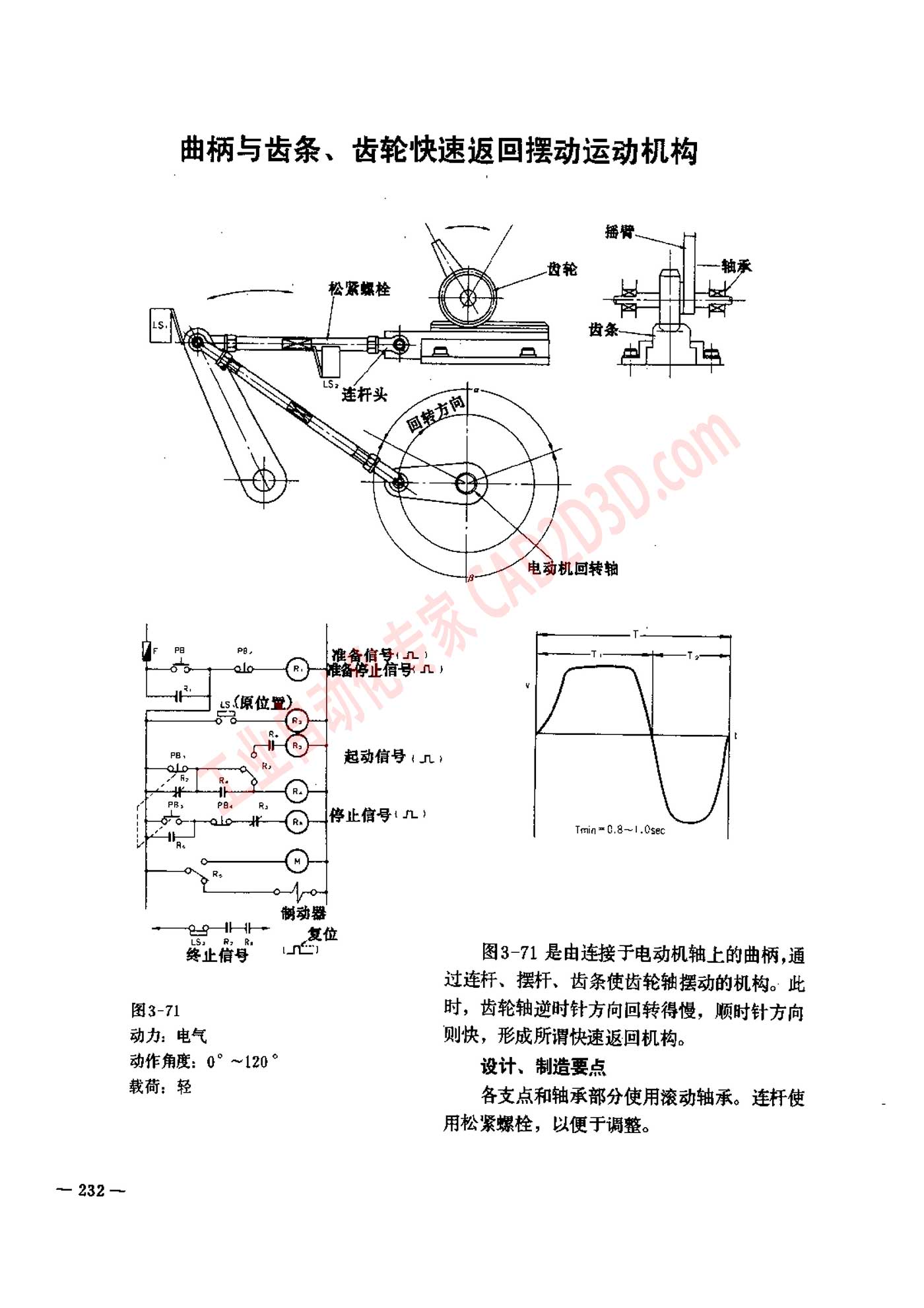

图 3-71 是 由 连接 于 电动 机 轴 上 的 曲柄 , 通
过 连 杆 、 摆 杆 、 齿 条 司 齿 轮轴 摆动 的 机 构 。 此
图 3-71 时 ， 此 轮轴 逆 时 针 方 向 回转 得 慢 ， 顺 时 针 方向
动力 ， 电 气 则 快 ， 形 成 所 谓 快速 返回 机 构 。
动作 角度 ，0" ~120" 设计 、 制 造 要 点
载荷 ， 轻 各 支点 和 轴承 部 分 使 用 滚动 轴承 。 连 杆 使
用 松紧 螺栓 ， 以 便于 调整 。
