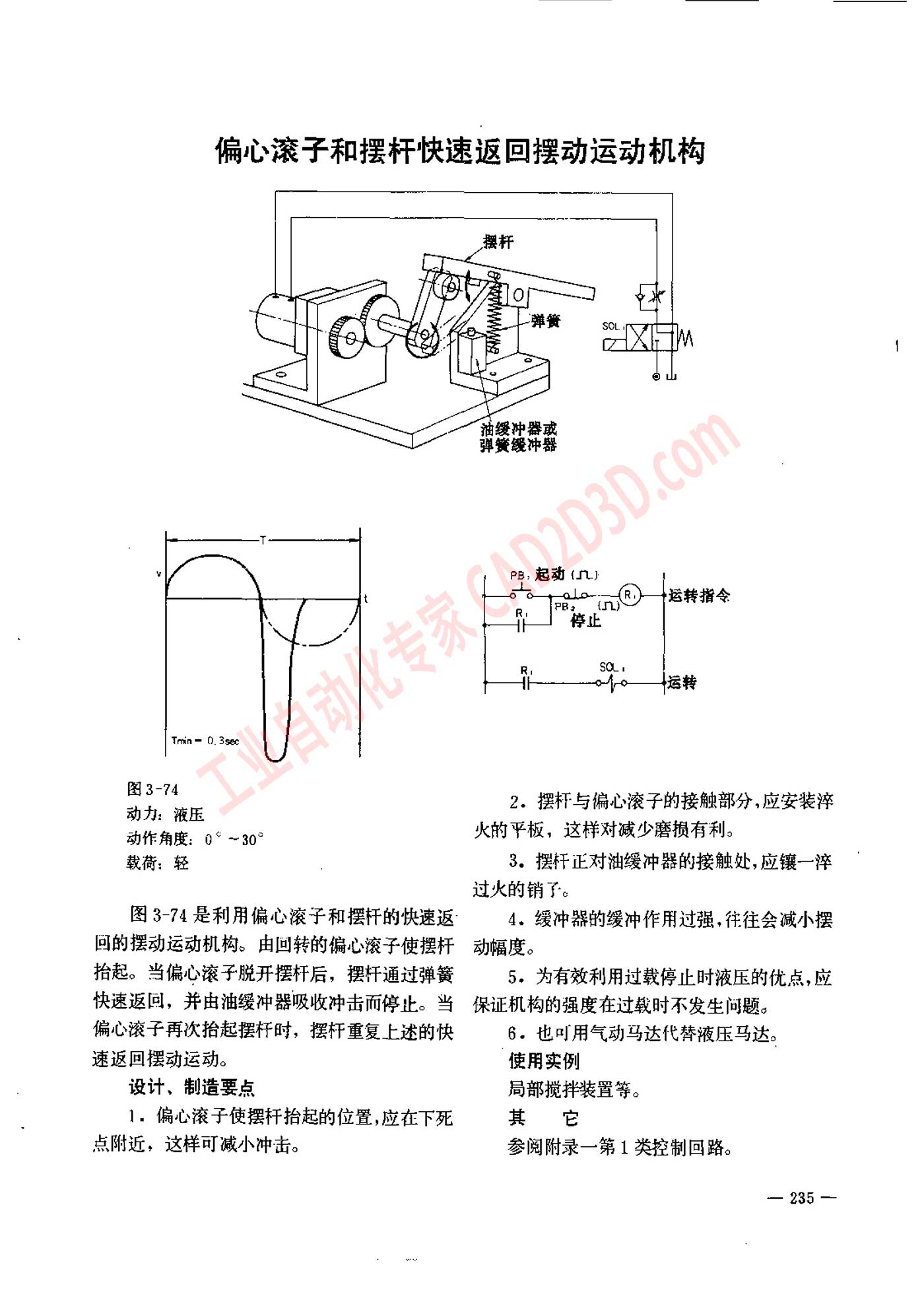

偏心滚子和摆杆快速返回摆动运动机构
B 3-74 2。 摆 杆 与 偏心 浪子 的 接触 部 分 ,应 安装 深
动力 ; 液压 "
动作 角度 ，0。 一 30* 火 的 平板 ， 这 样 对 减少 磨损 有 利 。
载荷: 轻 3. 摆 杆 正 对 油 缓冲 器 的 接触 处 ,应 镶 一 深
过 火 的 销 了 。
图 3-74 是 利用 仿 心 滚 子 和 摆 杆 的 快速 返 4。 缓冲 器 的 缓冲 作用 过 强 ,往往 会 减 小 摆
回 的 摆动 运动 机 构 。 由 回转 的 偏心 滚 子 使 摆 杆 “” 动 幅 度 。
抬 起 。 当 偏心 滚 子 脱 开 摆 杆 后 ， 摆 杆 通过 弹 赞 5， 为 有 效 利用 过 载 停 止 时 液压 的 优点 ,应
快速 返回 ， 并 由 油 缓冲 器 吸收 冲击 而 停止 。 当 ”保证 机 构 的 强度 在 过 载 时 不 发 生 问题 。
偏心 滚 子 再 次 抬 起 摆 杆 时 ， 摆 杆 重复 上 述 的 快 6. 也 是 用 气动 马达 代 莱 液压 马达 。
速 返 同 摆动 运动 。 使 用 夹 例
设计 、 制 造 要 点 局 部 搅拌 装置 等 。
1， 偏 心 滚 子 使 摆 杆 抬 起 的 位 置 ,应 在 下 死 其 它
点 附近 ， 这 样 可 减 小 冲击 。 参阅 附录 一 第 1 类 控制 回路 。
— 235 —
