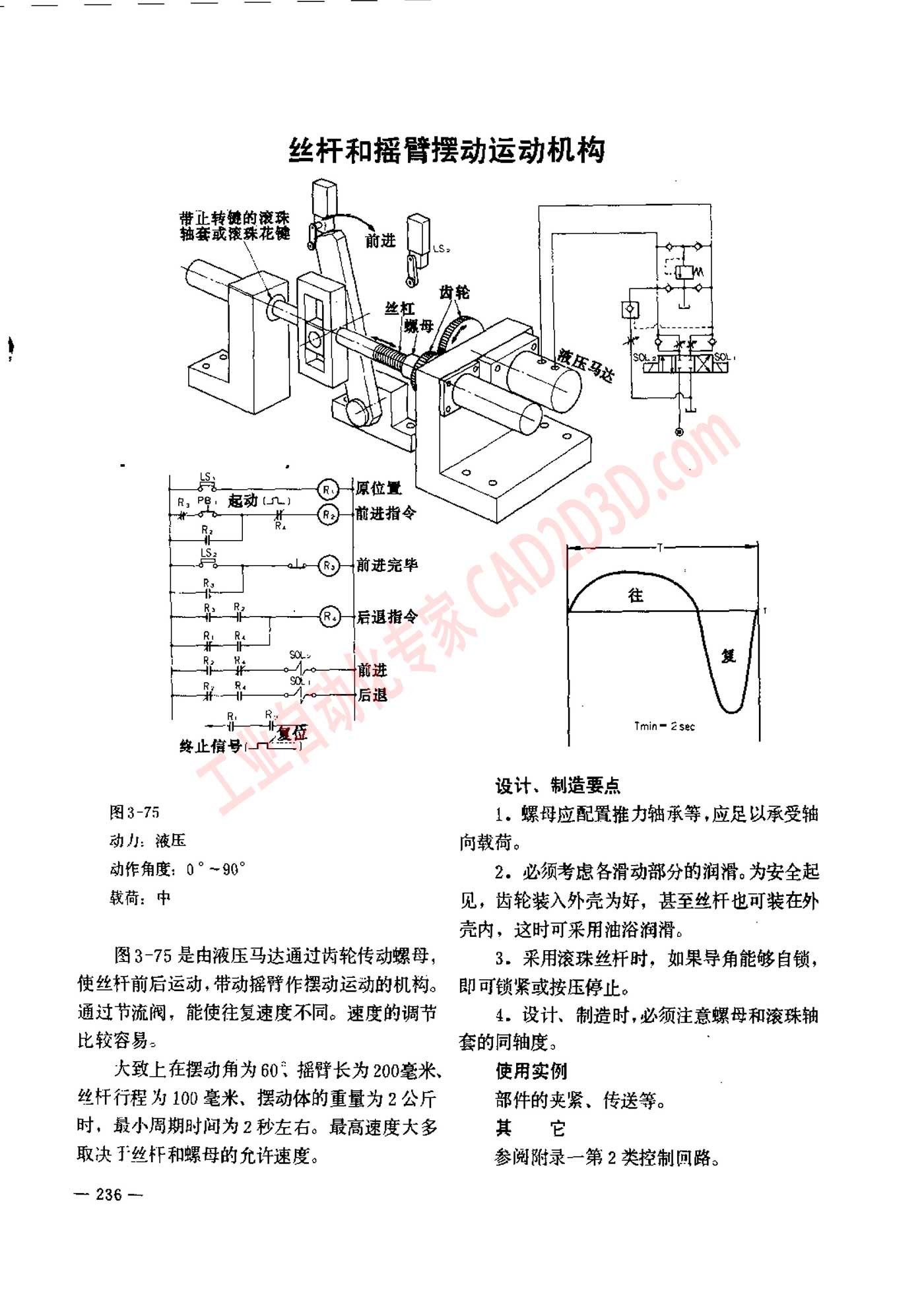

“£FMERRNEHNG 图 3-75 动力 : 液压 动作 角度 ，0 "一 90” 载荷 : 中 图 3-75 是 由 液压 马达 通过 齿轮 传动 螺母 ， 使 丝 杆 前 后 运动 , 带动 播 代 作 摆动 运动 的 机 梅 。 通过 节 流 闪 ， 能 使 往复 速度 不 同 。 速 度 的 调节 比较 容易 - 大 致 上 在 摆动 角 为 60 摇 辟 长 为 200 毫 米 、 丝 杆 行程 为 100 毫米 、 摆 动 体 的 重量 为 2 公斤 时 ， 最 小 周期 时 间 为 2 秒 左右 。 最 高 速度 大 多 取决 于 丝 杆 和 螺母 的 允许 速度 。 — 236 — O SS & Tmin= Zsec 设计 、 制 造 要 点 1. 螺母 应 配置 推力 轴承 等 ,应 足以 承受 钠 向 载 苟 。 2。 必须 考虑 各 滑动 部 分 的 润滑 。 为 安全 起 见 ， 洛 轮 装 入 外 壳 为 好 ， 甚 至 丝 杆 也 可 装 在 外 壳 内 ， 这 时 可 采用 油 浴 润 滑 。 3. 采用 滚珠 丝 杆 时 ， 如 果 导 角 能 够 自 锁 ， 即 可 锁 紧 或 按压 停止 。 4 设计、 制造 时 , 必须 注意 螺母 和 滚珠 轴 套 的 同 轴 度 。 : 使 用 实例 部 件 的 夹 紧 、 传 送 等 。 其 它 参阅 附录 一 第 2 类 控制 园 路 。
