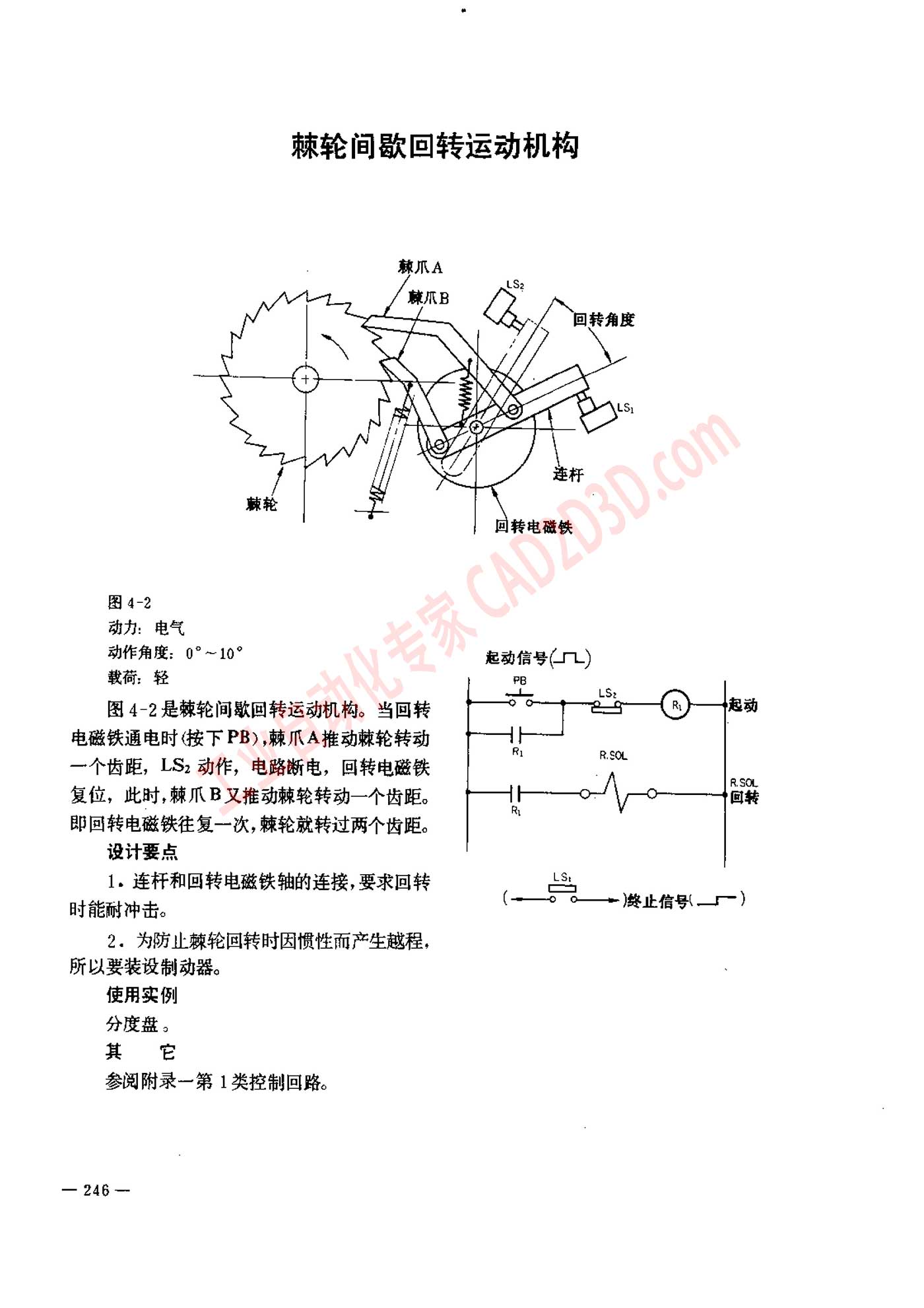

棘轮间歇回转运动机构
Rt B R EEIE A
图 4-2
动力 ， 电 气
动作 角度 : 0°~10°
载荷 : 轻
图 4-2 是 款 轮 间歇 回转 运动 机 构 。 当 回转
电磁 铁通 电 时 ( 按 下 PB) , 棘 爪 人 推动 棘 轮转 动
一 个 齿 距 ，LS: 动作 ， 电 路 新 电 ， 回 转 电磁 铁
复位 ， 此 时 , 琼 爪 了 又 推动 为 轮转 动 一 个 齿 距 。
即 回 转 电磁 铁 往复 一 次 , 辐 轮 就 转 过 两 个 齿 距 。
设计 要 点
1. 连 杆 和 回转 电 蓄 铁 轴 的 连接 , 要 求 回转 ( 芝 5
时 能 耐 冲击 。 "
2. 为 防止 环 轮 回转 时 因 惯 性 而 产生 越 程 ，
所 以 要 装 设 制动器 。
使 用 实例
分 度 盘 。
其 它
参阅 附录 一 第 1 类 控制 回路 。
— 246 —
