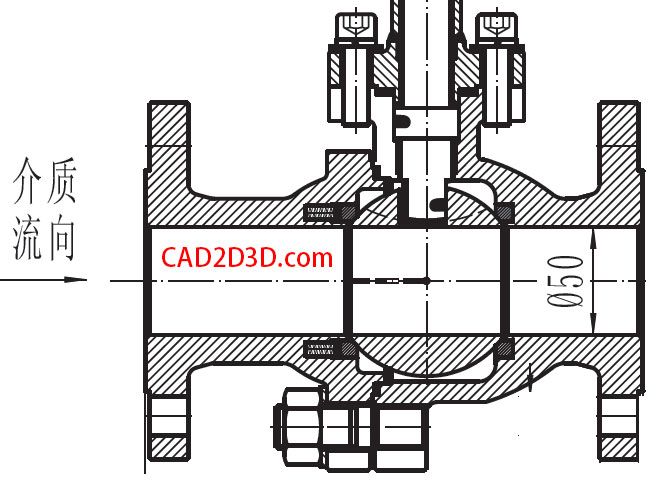

低温球阀技术规范及技术要求

技术规范:

1、公称通径:NPS=2”(DN50);

2、公称压力:Class150(PN20);

3、使用温度:-196℃~+80℃;

4、使用介质:LNG、LCO2 、LN2 、LO2 等低温介质;

5、连接形式:法兰(HG/T 20615 );

6、执行器气源压力:0.4-0.7 MPa

技术要求:

1. 本阀按BS 6364《低温阀门》和GB/T12237《法兰和对焊连接钢制球阀》设计,制造,试验和验收。

2. 清洗各零件,去毛刺,阀门装配完后,阀门开关应轻松灵活,不得卡滞;

3. 当阀门处于关闭位置时,球体上的平衡孔在介质的进口方向;

4. 强度试验:水压3MPa,停留五分钟不得渗漏。

5. 密封性试验:入口分别通入空气0.6~2.2MPa的压力,停留五分钟,不得渗漏;

6. 低温密封试验:阀门浸泡在温度-196℃的液氮中,分别通入气压为0.6~2.2MPa氦气,待阀门温度达到-196℃时,停留五分钟,检测阀体、阀盖、中法兰、填料处均不得渗漏,阀座密封面泄漏率≤300 ml/min。

7. 装配合后,阀门应转动灵活,无卡滞现象。静电测试;电压≤12V测试球体同阀体,阀杆最远处电阻分别〈10Ω。

8. 阀体凸台刻上出厂编号及出厂年月,用3.5号字体;

9. 试验完后,将阀门两边装上封板,并用塑料袋封装入库。

低温球阀技术规范及技术要求
