因运输条件限制,型钢不会太长,常见的有6米和9米长的,因此当结构框架尺寸大于标准型钢尺寸时,型材需要对接,考虑到接口处的力学性能,型钢对接时对接口的形状有一定的要求,接口确定后可采用焊接的方式将两段型钢焊接在一起。
一、型材对接

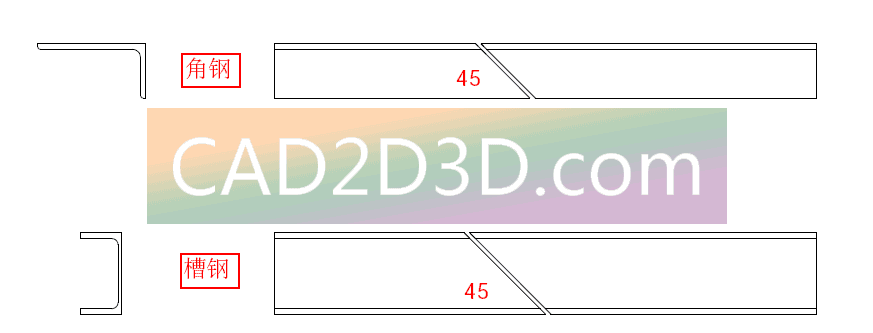

对于横梁而言,主要在长度方面承载力的型材,所以横梁主要查看切应力和弯矩。通常对于角钢、槽钢类,我们一般45°斜切对接。

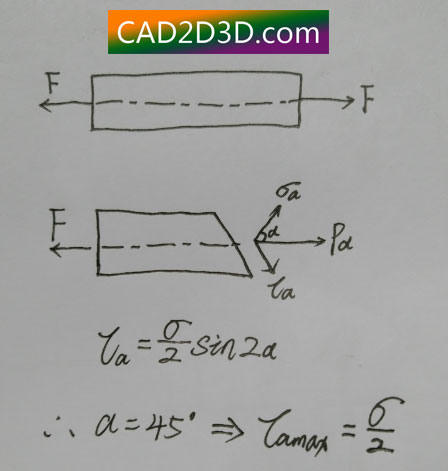

为什么45°对接呢?因为这个角度的最大切应力为最大正应力的1/2,所以这个角度是最好的,具体计算如下:

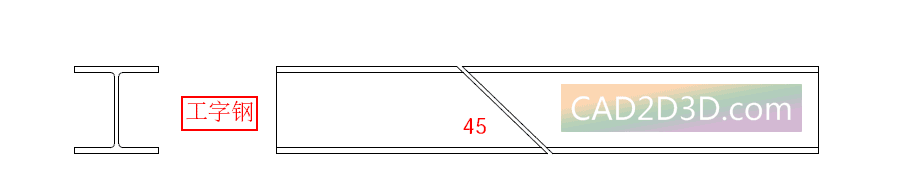

对于工字钢呢,小型工字钢,我们一般也是斜切45°进行对接。

大一点的工字钢就会开C型槽进行对接。(工字钢具体大小,看项目入级要求)待会在组合梁中一起讲。
二、组合梁对接

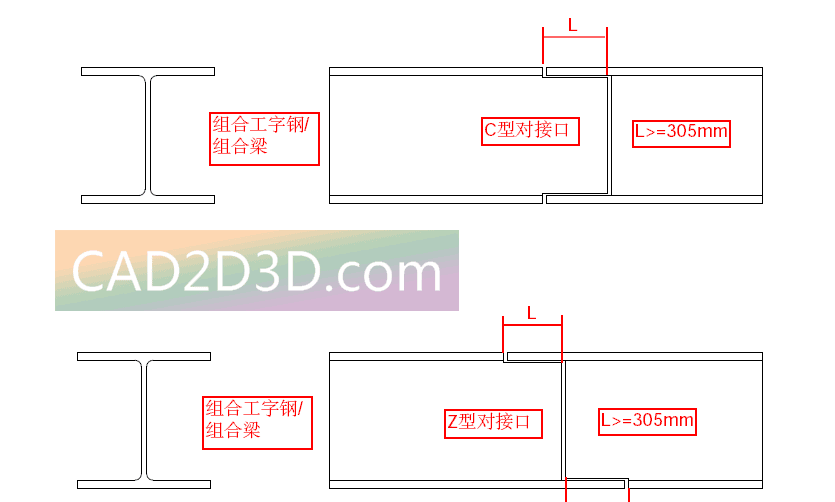

正常情况,组合梁有两种对接形式,一种叫C形,一种叫Z形。

而且根据ABS规范,这些焊缝错开口距离L>=305mm。
而且注意,这些焊缝不要在焊接完成一整根梁的两边1/8和中间1/4之内。
C形和Z形,同一个项目中可以同时存在,而且,哪一种好用就用哪一种。正常情况,组成模块,吊装时,对接口留Z形比较好,平常在地下对接,用C形比较好。看情况选择。
以上全是横梁的对接方式,千万不要用在柱上面了,那就大错特错了。柱子一般是直对接,主要受压力。
作者:任鸟飞
转载请注明:
文章作者:任鸟飞,原文链接:https://www.cad2d3d.com/post-1118.html
