自挤螺钉系列标准及结构原理和规格型号说明

1. 自挤螺钉系列标准包括:

  • GB/T 6560 十字槽盘头自挤螺钉
  • GB/T 6561 十字槽沉头自挤螺钉
  • GB/T 6562 十字槽半沉头自挤螺钉
  • GB/T 6563 六角头自挤螺钉
  • GB/T 6564.1 内六角花形圆柱头自挤螺钉
  • GB/T 6564.2 内六角花形盘头自挤螺钉
  • GB/T 6564.3 内六角花形沉头自挤螺钉
  • GB/T 6564.4 内六角花形半沉头自挤螺钉

GB/T 6560 ~ 6562 自挤螺钉规格范围为M2~M10。

GB/T 6563和GB/T 6564.1~4 六角自挤螺钉规格范围M2~M12

螺钉专栏http://www.cad2d3d.com/search.php?keywords=螺钉

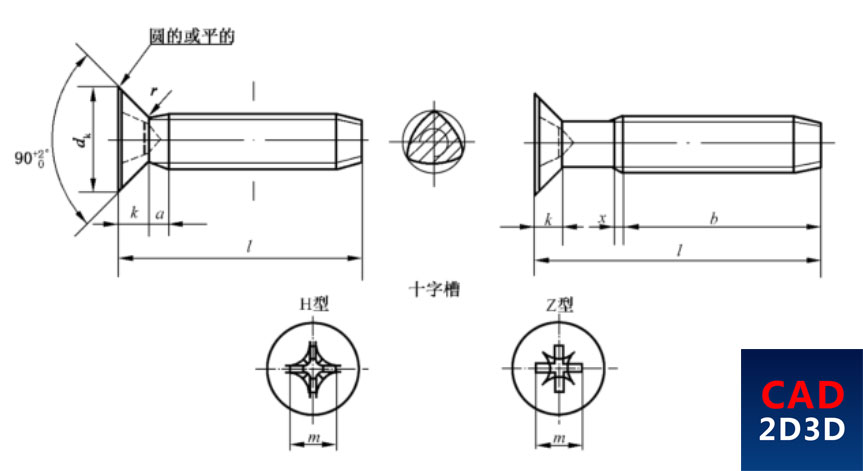

2. 自挤螺钉外形结构

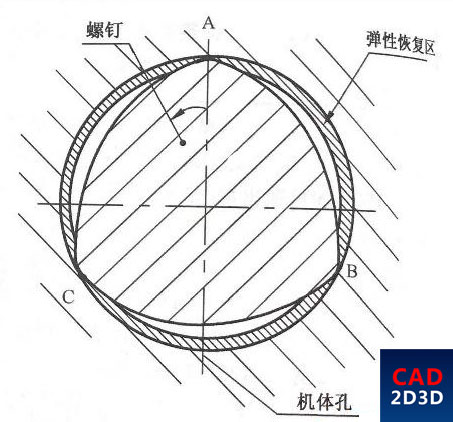

自挤螺钉的螺杆具有弧形三角截面的螺纹,螺纹型号M开头。

自挤螺钉结构原理及规格型号

自挤螺钉结构原理及规格型号

3. 使用方法

需要预制螺纹底孔,使用时直接的自挤螺钉拧入预制孔内。

4. 适用范围

需可以拧入的材料包括抗拉强度σb≤600 N/mm2的非合金、低合金、铝和铝合金(常用压铸件)、铜和铜合金(铜含量大于63%)以及锌和锌合金(常用压铸件)等。

 对于塑性变形能力较差或易于产生加工硬化的材料,如不锈钢、灰铸铁和镁合金,在一定的使用条件下也可以使用这种螺钉。

 对于不适用的材料或者使用条件不适当时,当拧入螺钉时可能出现切屑、咬死(或出现冷焊)以及被攻出的螺孔的粗糙度低等情况。
