低温浮动球球阀阀座结构详解,含图纸及实物,浮动球单向密封有方向性

低温阀门指的是使用介质温度-50℃以下的阀门,一般尺寸在1-1/2"(含)以下的低温阀门通常采用浮动球,考虑到在线维修,焊接连接的球阀多采用顶装结构。

低温浮动球球阀,左侧阀座左边带弹簧右边带密封圈,弹簧向右推动阀座,使阀座与球压紧,然后球又与右侧密封圈压紧,进行实现密封。低温浮动球有方向要求,在介质压力和阀座左侧弹簧双重作用下,实现单向密封。如果阀门装反,则无法密封。低温浮动球内部结构图如下所示。

低温浮动球球阀阀座结构详解,含图纸及实物,浮动球单向密封有方向性

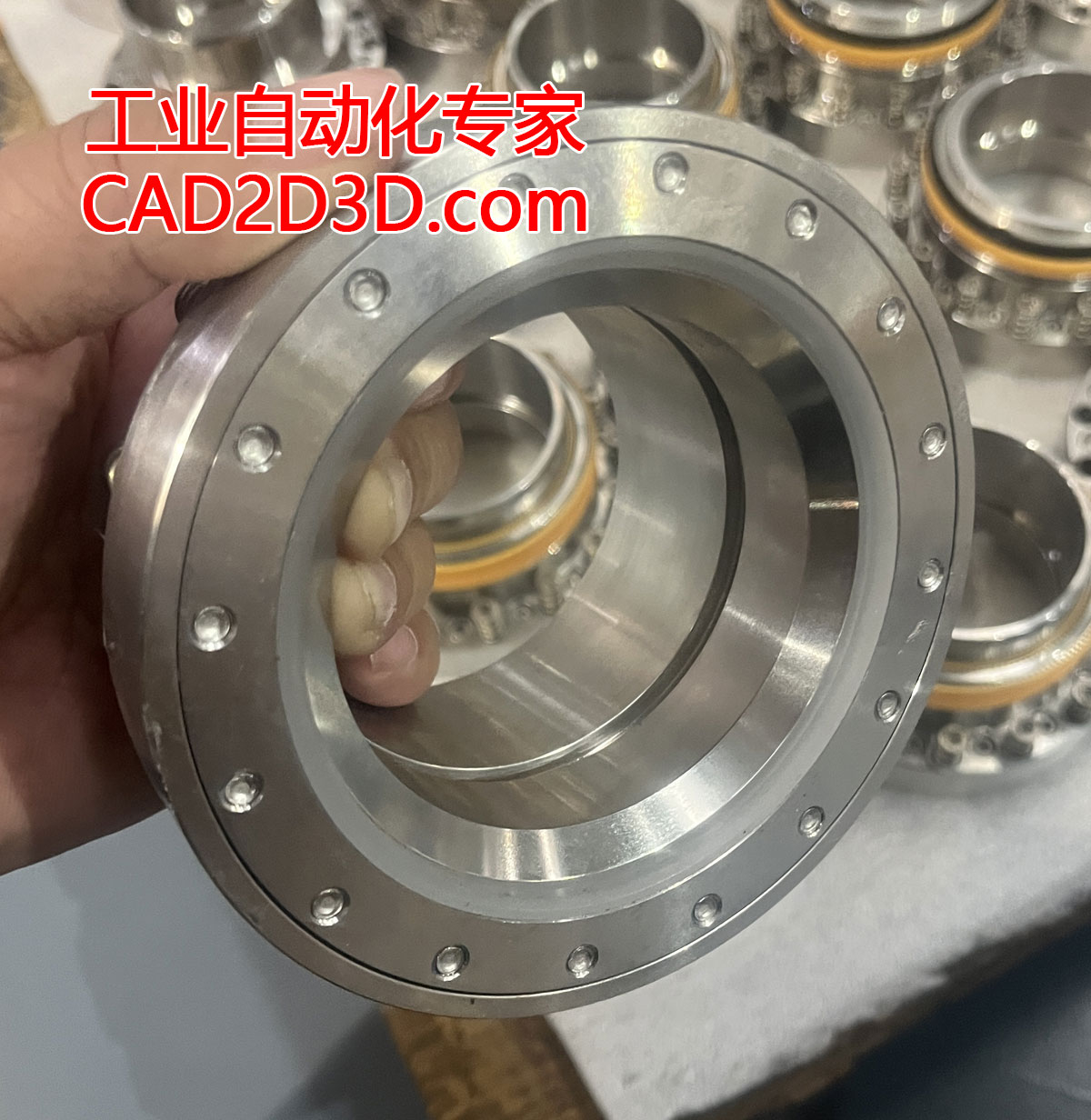

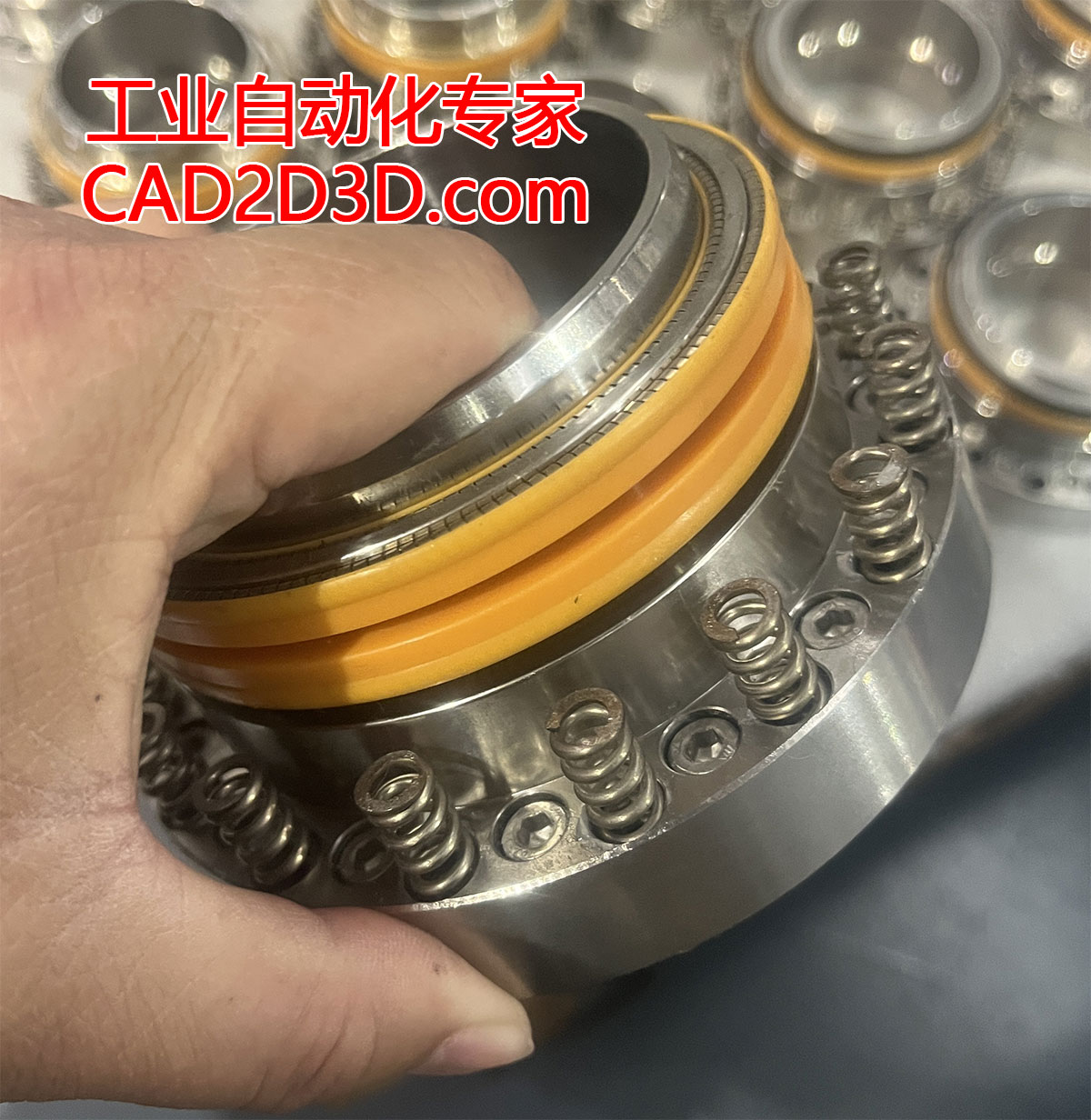

低温浮动球阀座,一侧装了一圈的压缩弹簧,另一侧是密封圈,实物图如下所示:

低温浮动球球阀阀座结构详解,含图纸及实物,浮动球单向密封有方向性

低温浮动球球阀阀座结构详解,含图纸及实物,浮动球单向密封有方向性
