电容式接近传感器原理及应用案例

常用的接近传感器有电容和电感式两种,电感只能检测金属,而电容接近传感器可以检测任何介电常数>2的物质,下面分享了一下电容式接近传感器的原理及应用。

电容式接近传感器原理及应用案例

1. 电容式接近传感器原理

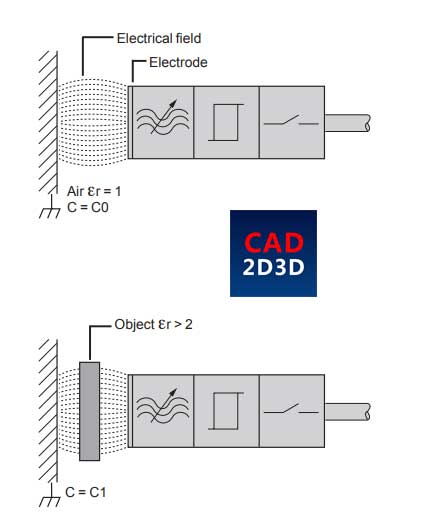

传感器前面有2个电极,电极之间会产生电磁场,这两个电极构成1个电容。

C = e0 × er × A / d

其中:

  • e0 = 8.854 187 pF / m(自由空间中的介电常数)
  • er:2个电极之间存在的材料的相对介电常数
  • A:电极尺寸
  • d:电极之间的距离
  • er> 2的所有材料都将被检测到。

任何er>2的物体经过传感器前面的电磁场时,会引起电容大小的变化。

电容式接近传感器原理及应用

2. 优点

  • 与要检测的物体没有物理接触。
  • 高开工率。
  • 固态产品,无活动部件(使用寿命与操作循环数无关)。
  • 检测任何物体,无论其材料或导电性如何,例如:金属,矿物,木材,塑料,玻璃,纸板,皮革,陶瓷,液体等。

3. 应用案例

3.1 液体灌装

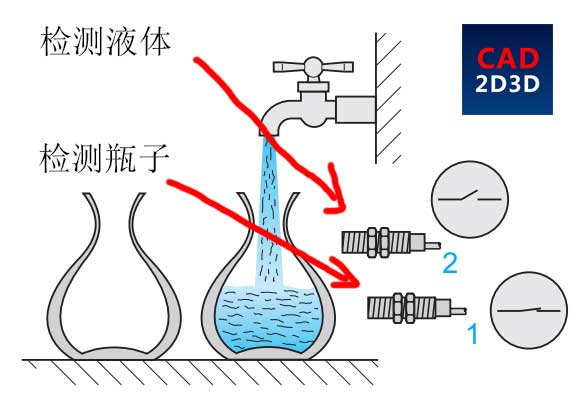

给瓶子灌装液体,传感器1用来检测瓶子有无,传感器2用来检测瓶中液体高度。注意:瓶子必须是非金属,且厚度≤4mm。

电容式接近传感器原理及应用

3.2 料仓余料检测

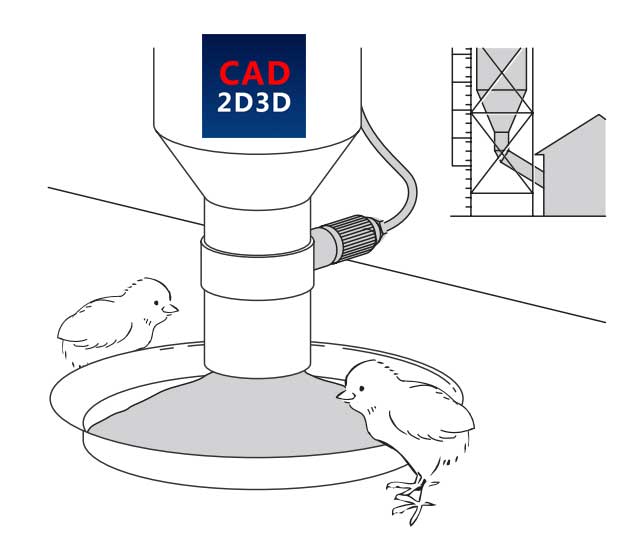

可以检测到任何类型的饲料(颗粒,粉,肉汤,谷物,面食等)。

电容式接近传感器原理及应用
