1 概述

机床测头用于在加工中心和中小型多用途机床上进行工件检测和工件找正。

机床测头一般安装在机床刀库里,机加工完成后,将主轴刀具更换为测头,直接通过机床主轴运动,实现对工件不同部位的测量。

机床测头可以自动测量工件的尺寸及位置,机床数控系统根据测头测量结果,自动修正加工路径,实现闭环控制。

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

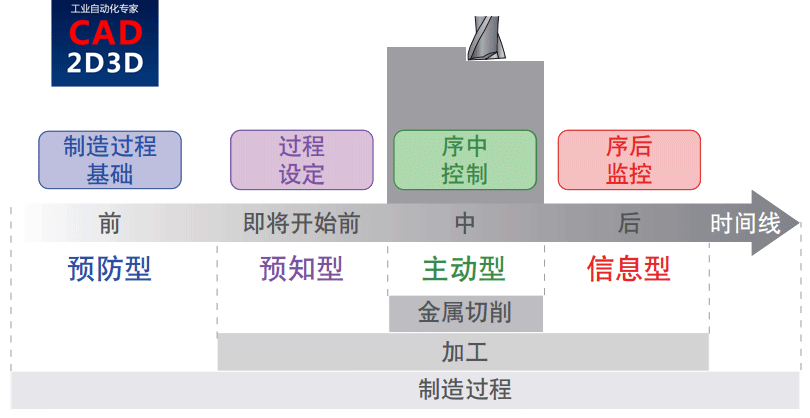

机床测头可以应用于金属切削前、切削过程中及切削后对工件尺寸进行在线序中测量。

金属切削前,利用测头实现工件找正,根据尺寸信息,实现工件识别、确定基准特征位置、确定毛坯尺寸、确定工件方向等功能

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

2 测头工作原理

测头就是一个开关,测针碰到工件表面后,测头即发出信号。

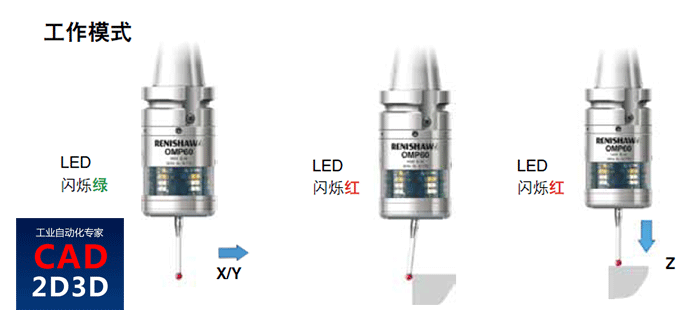

在测头内部有一个闭合的有源电路,该电路与一个特殊的触发机构相连接,只要触发机构产生触发动作,就会引起电路状态变化并发出声光信号,指示测头的工作状态。

触发机构产生触发动作的唯一条件是测头的测针产生微小的摆动或向测头内部移动,当测头连接在机床主轴上并随主轴移动时,只要测针上的触头在任意方向与工件(任何固体材料)表面接触,使测针产生微小的摆动或移动,都会立即导致测头产生声光信号,指明其工作状态。

在数控机床上采用测头进行测量时,先将测头安装在机床的主轴上,然后操作者手动控制机床移动,使测头测针上的触头与工件表面接触,由于机床的数控系统实时地记录并显示主轴的位置坐标值,因此,可以结合测针的触头与工件的具体位置关系,利用机床主轴的坐标值换算出工件被测量点的相关坐标值。获得工件的各个被测量点的相关坐标值以后,再根据各坐标点的几何位置关系进行相关计算,便可以获得最终的测量结果。

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

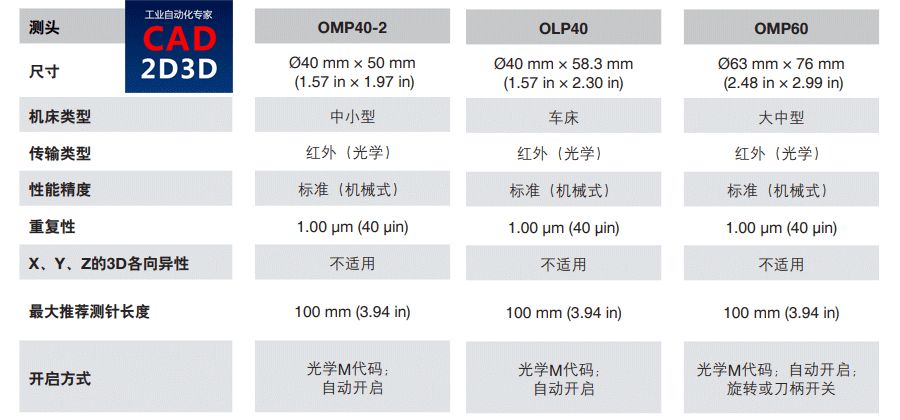

3 测头(部分)种类规格

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

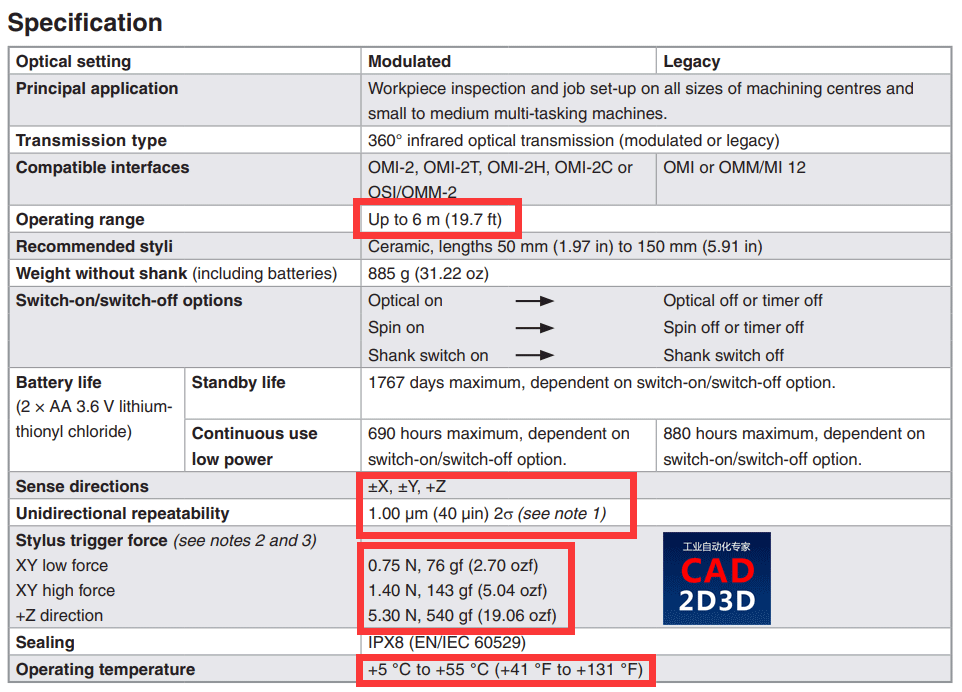

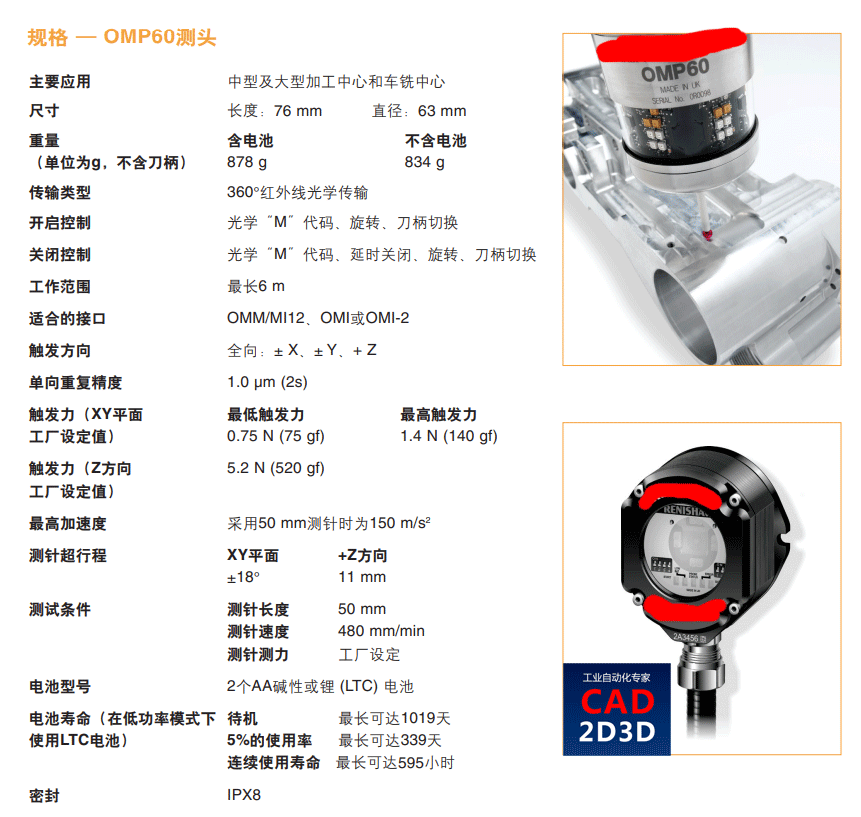

4 机床测头OMP60技术参数表

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

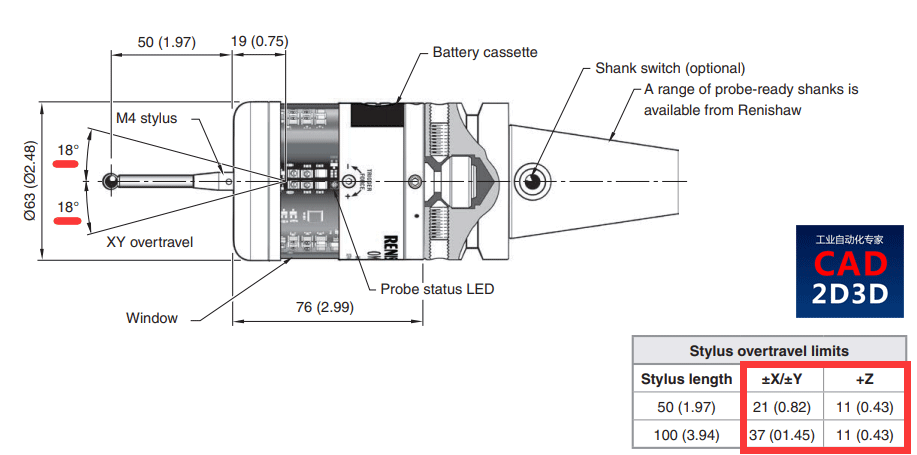

5 机床测头OMP60外形尺寸

测针可以旋转±18°。

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

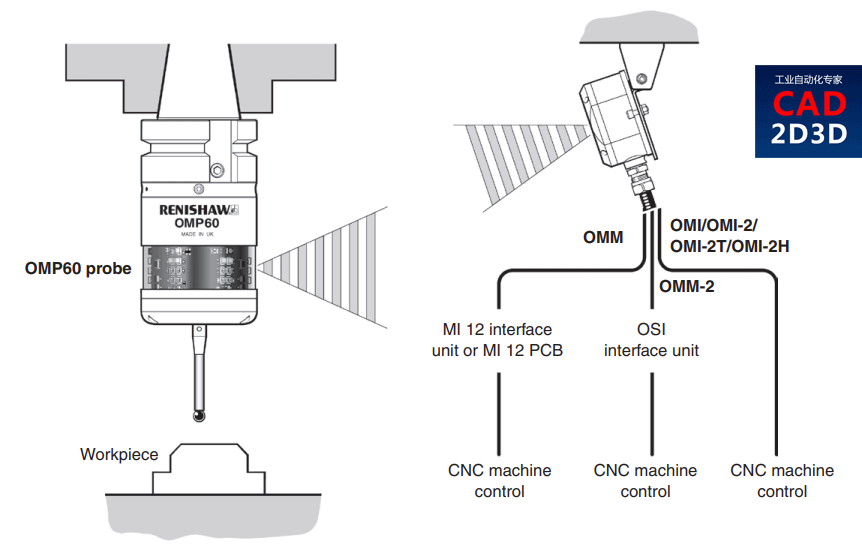

6 机床测头OMP60接收器安装示例

OMP60发射器360度红外传输,传输距离达6米。

机床测头,实现工件找正和序中在线测量功能,机加工自动化生产必备

参考文献:雷尼绍
