SpaceX 猛禽 3 引擎成为目前世界上最先进的火箭发动机之一，为 SpaceX 的 “星舰”（Starship）重型运载火箭实现完全可重复使用、低成本星际运输的目标奠定了核心基础。

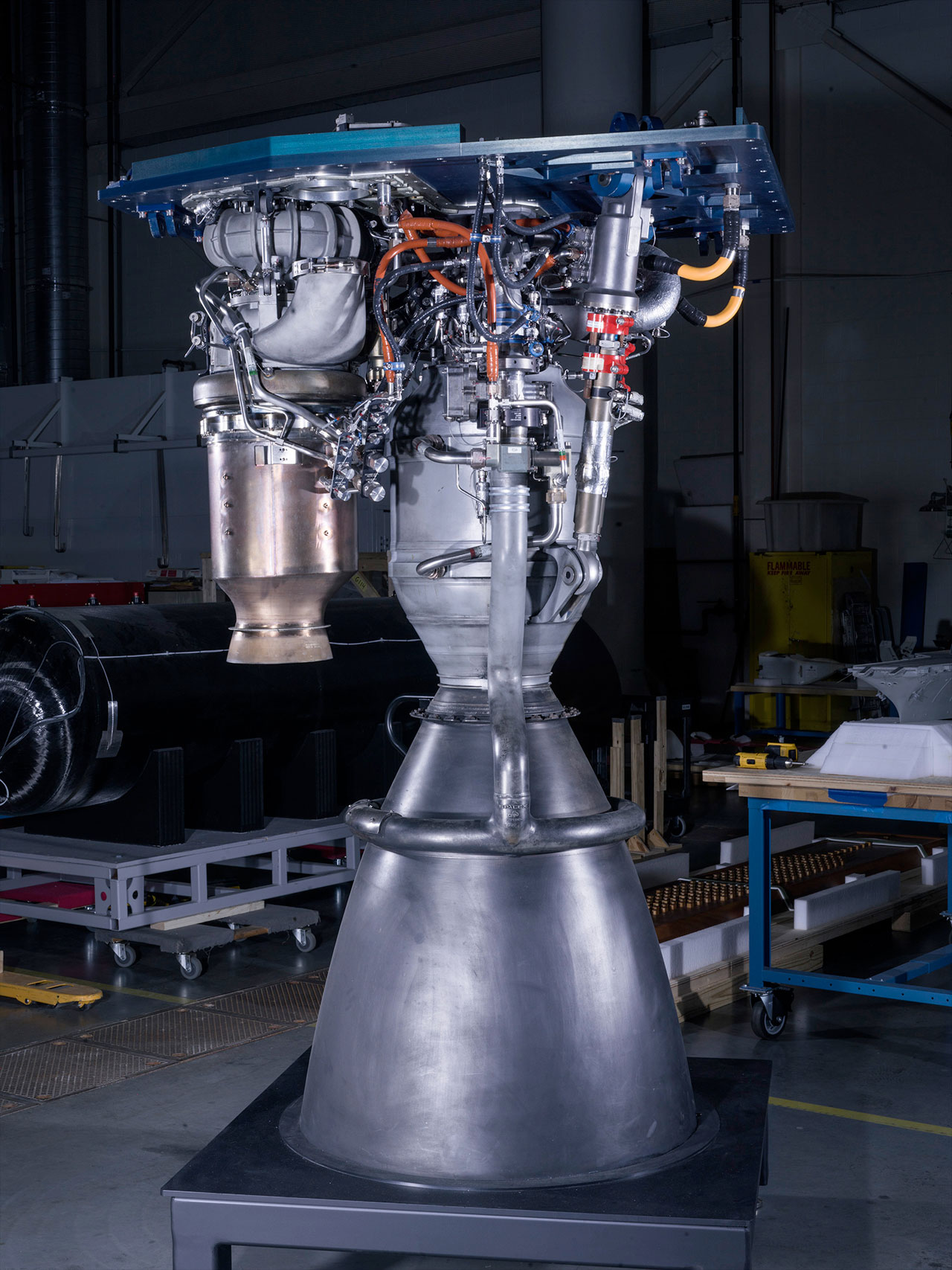

图 1 火箭发动机实物图（点击图片看大图）

下面是SpaceX 猛禽 3 引擎工作原理图（SpaceX Raptor 3 engine statepoint diagram），可以更直观的感受到猛禽3的强悍。

图 2 SpaceX Raptor 3 引擎工作原理图（点击图片看大图）

部件及流体标注：

1. Nitrogen：氮气
2. Liquid methane：液态甲烷
3. Methane：甲烷
4. Helium：氦气
5. Liquid oxygen：液氧
6. Oxygen：氧气
7. Work fluid：工作流体
8. Fuel Turbopump assembly：燃料涡轮泵组件
9. Main fuel valve：主燃料阀
10. Fuel gas generator：燃料气体发生器
11. Ignition system：点火系统
12. Pressurizing tank：增压罐
13. To valves：通往阀门
14. Control：控制
15. Spinning fuel turbine：旋转燃料涡轮
16. Spinning oxidizer turbine：旋转氧化剂涡轮
17. Cardan：万向节
18. Chamber assembly：燃烧室组件
19. Gasified methane：气化甲烷
20. Hot methane：热甲烷
21. Cold methane：冷甲烷
22. TVC actuator：推力矢量控制作动器
23. Gimbal plane：万向节平面
24. To second TVC actuator：通往第二个推力矢量控制作动器
25. Bay mount：舱座
26. Oxidizer pump-gas-generation assembly：氧化剂泵 - 气体发生组件
27. Combustion products：燃烧产物
28. Cooling drain, purging：冷却排放、吹扫
29. Drain：排放
30. Purge：吹扫

颜色编码图例：

1. 浅黄色：Methane Liquid (cold) - 液态甲烷（冷）
2. 浅橙色：Methane Liquid (hot) - 液态甲烷（热）
3. 绿色：Methane Gaseous (cold) - 气态甲烷（冷）
4. 淡绿色：Methane Gaseous (hot) - 气态甲烷（热）
5. 橙色：Methane Gasified - 气化甲烷
6. 蓝色：Oxygen Liquid - 液态氧
7. 青绿色：Oxygen Gaseous (cold) - 气态氧（冷）
8. 浅蓝色：Oxygen Gaseous (hot) - 气态氧（热）
9. 紫色：Oxygen Gasified - 气化氧
10. 红色：Combustion products - 燃烧产物
11. 橙黄色：Hydraulic fluid - 液压流体
12. 棕色：Helium - 氦气
13. 灰色：Nitrogen - 氮气
14. 发动机名称：SpaceX Raptor Engine - SpaceX 猛禽发动机

技术规格：

1. Cycle：循环 - FFSC
2. Propellants：推进剂 - 氧 + 甲烷
3. Thrust Sea Level：海平面推力 - 1993 千牛（200 吨力）
4. ISP Sea Level：海平面比冲 - 3236 牛・秒 / 千克（330 秒）
5. CC pressure：燃烧室压力 - 30 兆帕
6. Throttle range：节流范围 - 25…100% 推力
7. Designed for：设计用途 - 超重箭、星舰
