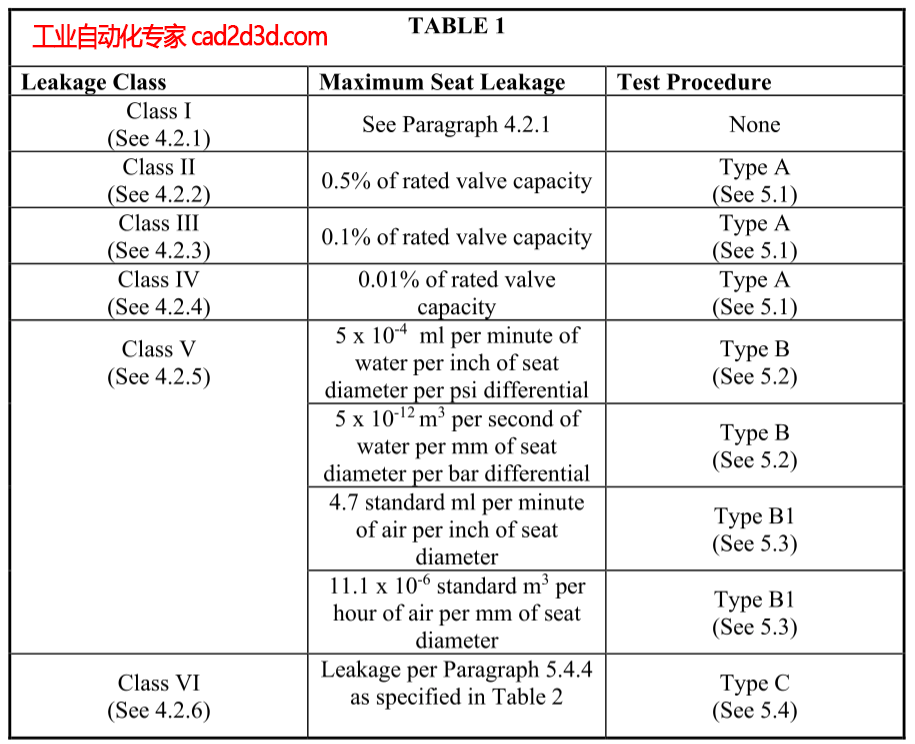

ANSI/FCI 70-2 控制阀泄漏率（Standard for control valve seat leakage testing）根据阀座泄漏量的大小将控制阀的阀座泄漏率分为6个等级，分别是I、II、III、IV、V、VI级，详见下表：

ANSI/FCI 70-2  章节 4.2.4 对 IV 级的说明：

CLASS IV. This class establishes the maximum permissible leakage generally associated with commercial unbalanced single-seat control valves and balanced single-seat control valves with extra tight piston rings or other sealing means and metal-to-metal seats. Use test procedure Type A.

本等级 IV 级规定工业用非平衡式单阀座控制阀及具有严格密封活塞环或其他密封件和金属对金属密封阀座的平衡式单阀座控制阀最大允许泄漏率。采用A型试验方法。

ANSI/FCI 70-2 章节 4.2.5 对 V 级的说明：

CLASS V. This class establishes the maximum permissible leakage generally associated with metal seat, unbalanced single-seat control valves or balanced single-seat designs with exceptional seat and seal tightness. Use test procedure Type B using water at the maximum operating differential pressure or Type B1 by using air at the specified conditions.

本等级V级一般用于关键性的用途，即控制阀可作闭路装置，不必使用截断阀。本等级通常适用于金属阀座、非平衡式单阀座控制阀或带特殊阀座和特殊密封的平衡式单阀座结构。采用B型试验方法，在最大工作压差时用水进行试验，或B1型方法，在规定条件下，使用空气进行试验。

ANSI/FCI 70-2 章节 4.2.5 对 VI 级的说明：

CLASS VI. This class establishes the maximum permissible seat leakage generally associated with resilient seating control valves either unbalanced or balanced single-seat with O-rings or similar gapless seals. Use test procedure Type C.

本等级 VI 级规定带"O”形密封圈或类似的无缝隙密封件的平衡式或非平衡式单阀座弹性阀座控制阀门的最大允许泄漏率。采用C型试验方法。

5.4C型试验方法 — 等级VI

5.4.1试验介质应为10～52 ℃ (50~125 下)的空气或氮气。

5.4.2试验介质压力应是通过阀门关闭件的最大额定压差或3.5 bar (50 psig)，选择其较小的数值。

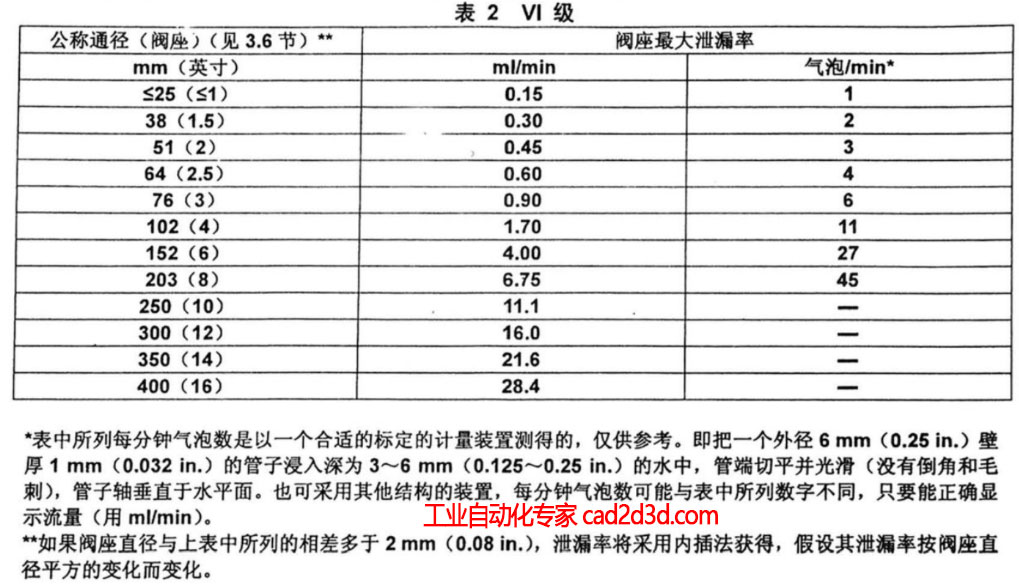

5.4.3试验介质应从阀体正常的或规定的入口端进入阀体。出口端应与适当的测量装置连接。5.4.4调整控制阀门，使其符合所规定工作条件（见5.1.5和5.1.6）用足够的时间使介质流量稳定，泄漏率不应超过表2中所规定的数值。

在石油化工行业，常温和低温介质（≥40℃）的调节压通常要求V级以上，常温和低温介质的切断阀要求VI级，超低温介质（低于-40℃）的调节压通常要求IV级以上，超低温介质（低于-40℃）的切断阀通常要求V级以上。

常温介质：甲醇、乙醇等，低温介质：液化石油气、丙烷等，超低温介质：LNG、乙烷、乙烯等
