今天看了下GB/T 7306.2 55°密封管螺纹,里面讲到基准平面,外螺纹的基准平面离端面有一个较大的距离,而内螺纹的基准平面在端面以内0.5P(P是螺距)的位置,看了半天不明白内外螺纹的基准平面为什么这么放置,后来将内外螺纹的两张图放到一起,才发现基准平面的含义,原来内外螺纹拧紧后,两个基准平面是要对齐的。

1. 标准上锥螺纹基准平面的定义

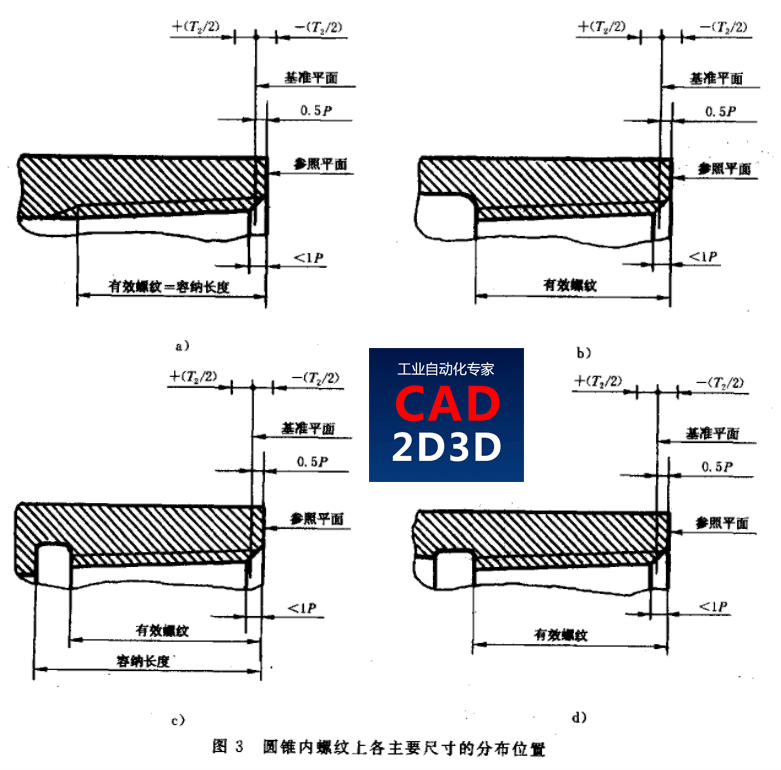

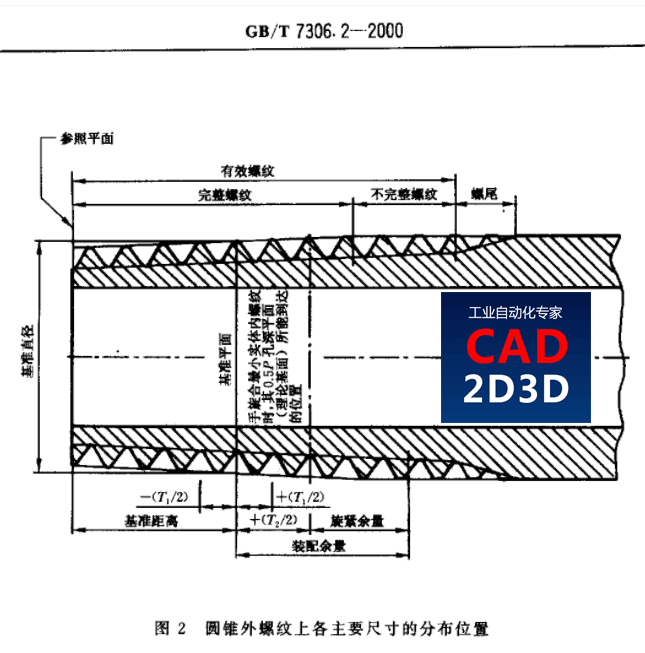

5.2 圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面(参照平面)相距一个基准距离的平面内(见图2),圆锥内螺纹基准平面的理论位置位于垂直于螺纹轴线、深入端面(参照平面)以内0.5P的平面内(见图3)。

被密封管螺纹标准上的2个的基准平面图搞晕了,原来将内外两个螺纹的图放在一起看,基准平面的含义一下了通俗易懂了

2.  标准上锥管螺纹的图示

图上很直观的可以看出基准平面的位置,但是还是有点搞不清楚为什么要设一个基准平面。

被密封管螺纹标准上的2个的基准平面图搞晕了,原来将内外两个螺纹的图放在一起看,基准平面的含义一下了通俗易懂了

被密封管螺纹标准上的2个的基准平面图搞晕了,原来将内外两个螺纹的图放在一起看,基准平面的含义一下了通俗易懂了

3. 将上述2张内外螺纹的放到一起

2张图放到一起后,你会发现,基准平面是指螺纹拧紧后,内外螺纹对齐的一个面,到此为止,基准平面的反义立马清晰明了。

被密封管螺纹标准上的2个的基准平面图搞晕了,原来将内外两个螺纹的图放在一起看,基准平面的含义一下了通俗易懂了

4 总结

标准规范不仅仅只是提要求,还要想办法做到通俗易懂,让读者一看就懂,这方面美标和日标做的很出色,有时候看不懂外文,但光看配图就能知道含义。
