自动化生产线上经常会如果如何给一个孤立的设备提供水电气等介质，如果一个移动的工作台，当它移动到指定位置后，实现水电气自动连接，而快速对接接头就能解决上述问题。

快速对接接头由2部分组成，一个是公头（Master），一个是母头（Adapter），两部分插上即可实现介质的供应。

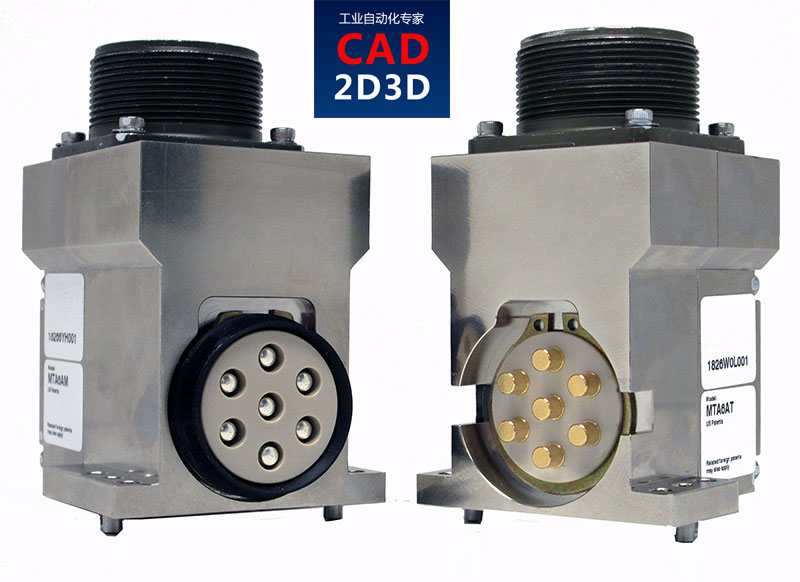

1 强电对接接头

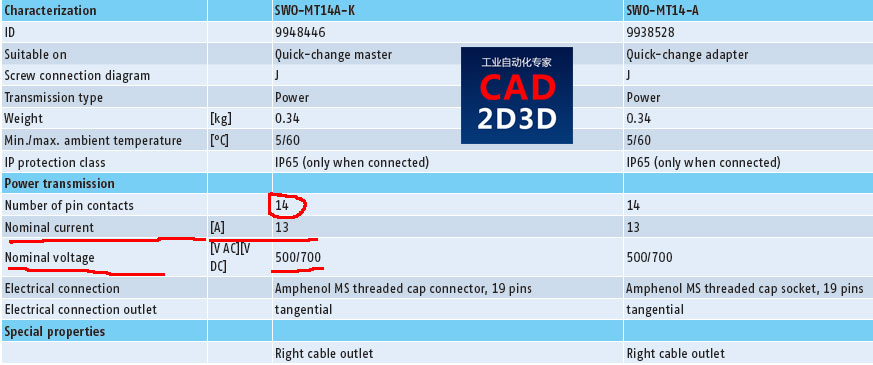

标称电流 13A，标称电压500VAC/700VDC，连接后防护等级IP67。

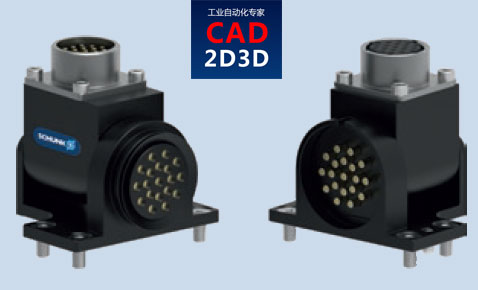

2 电信号传输对接接头

信号线对接接头，标称电力3A，19针。

3 压缩空气快速对接接头

传输类型：气动，环境温度：5℃~60℃，流体通路数量：8个（可定制），介质类型：空气或真空，最大工作压力8bar。

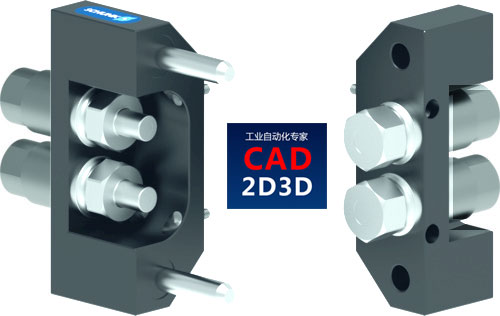

4 液压对接接头

传输介质：液压，流体通路数量：2个，连接G1/4"，最大工作压力160bar（有更大的）。

参考文献：雄克、ATI
