法国低温之星离心泵产品规格书有关泵吸入口管道倾向方向的描述是不是写错了啊，文字描述和图形示例对不上啊，我查了一下国标，国标写的也是含糊不清，泵吸入口管道倾向方向到底是向上还是向下？

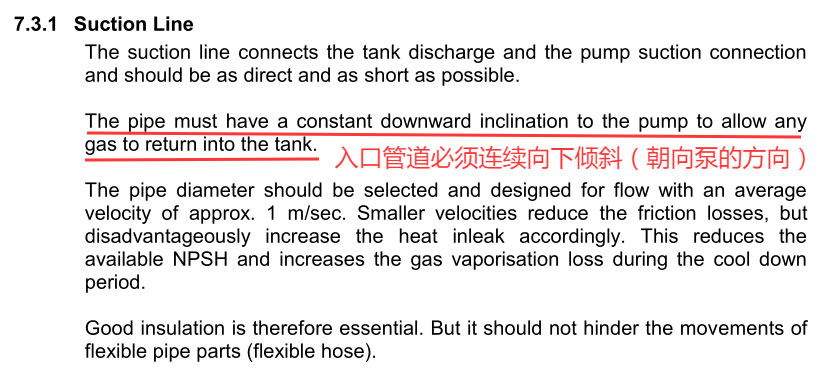

刚在看法国低温之星离心泵的产品规格书，其中有关离心泵吸入口倾向方向的文字描述如下：“The pipe must have a constant downward inclination to the pump to allow any gas to return into the tank.”，要求入口管道必须连续向下倾斜（朝向泵方向），以便介质中的气体排回到罐体中。

图1 泵吸入口管道倾向方向（文字描述）

根据上图，泵吸入口管道应该连续向下倾斜（朝向泵）才对，但规格书中后面又附了一张泵安装示意图，图中泵吸入口管箱是连续朝上的，具体见下图：

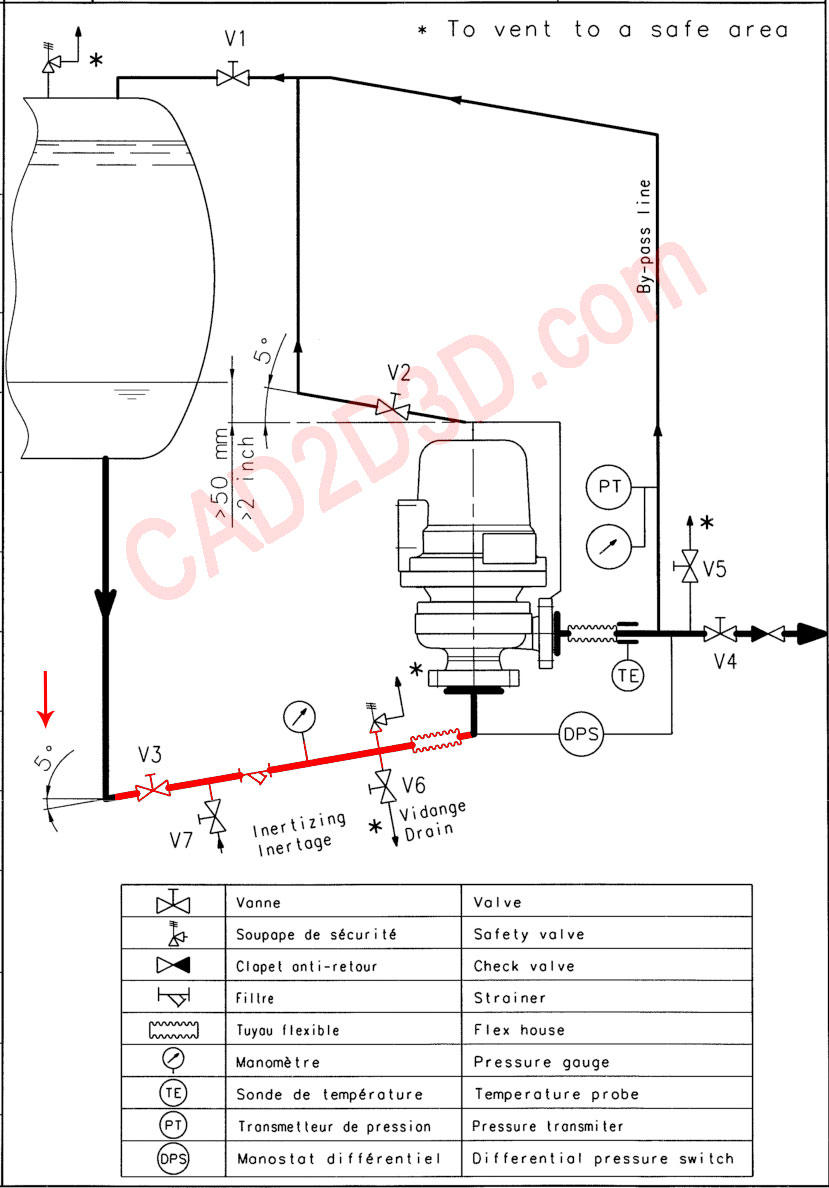

图2 泵安装示意图

很明显文字描述和安装示意图对泵吸入口管道的倾斜方向要求是冲突的，是法国低温之星公司的产品规格书有问题还是我的理解有问题？随后我又查了一下泵相关标准，GB 50275《风机、压缩机、泵安装工程施工及验收规范》附录C 泵的吸入和排出管道的配置要求 对泵吸入口的要求如下：

C.0.1泵的吸入和排出管路的配置，应符合下列要求：

1 与泵连接的管路应具有独立、牢固的支承；

2 吸人和排出管路的直径，不应小于泵的人口和出口直径；

3 吸人管路宜短，并宜减少弯头；

4 当采用变径管时，变径管的长度不应小于管径差的5倍～7倍；

5 泵的吸入管道的安装，应符合图C.0.1所示，不得有空气团存在。当泵的安装位置高于吸人液面时，吸人管路的任何部分均不应高于泵的入口；水平吸入管道应向泵的吸入口方向倾斜，斜度不应小于5‰。

6 高温管路应设置膨胀节；

7 阀门应按工程设计图要求设置；

8 两台及以上的泵并联时，每台泵的出口均应装设止回阀。

C.0.2离心泵的管路配置除应符合本规范第C.0.1条的要求外，尚应符合下列要求：

1 吸入管路应符合下列要求：

1) 泵人口前的直管段长度不应小于人口直径的3倍（图C.0.2-1);

2) 当泵的安装位置高于吸人液面、泵的人口直径小于350mm时，应设置底阀；人口直径大于或等于350mm时，应设置真空引水装置；

3)  吸人管口浸人水面下的深度不应小于人口直径的1.5倍~2倍，且不应小于500mm；吸入管口距池底的距离，不应小于人口直径的1倍~1.5倍，且不应小于500mm；吸人管口中心距池壁的距离，不应小于人口直径的1.25倍~1.5倍；相邻两泵吸入口中心距离，不应小于人口直径的2. 5 倍~3 倍(图 C. 0. 2-2)；

4) 当吸入管路装置滤网时，滤网的总过流面面积,不应小于吸人管口面积的2倍～3倍；

5) 可在吸水池进口或吸入管周围加设拦污网或拦污栅；

6) 泥浆泵、灰渣泵和砂泵应在倒灌情况下运转。倒灌高度宜为2m~3m，且吸人管宜倾斜30°。

2 泵的排出管路，应符合下列要求；

1) 应装设闸阀，闸阀内径不应小于管子内径；旋涡泵尚应装设安全阀；

2) 当扬程大于20m时，应装设止回阀。

3 杂质泵的进、出口管路，均不应急剧转弯。

图3 泵安装要求

通过上述的描述可知，GB 50275《风机、压缩机、泵安装工程施工及验收规范》对泵吸入口管道倾斜方面的描述也是模棱两可。

泵吸入口管道设置倾斜方向的目的是为了排出介质中的气体，避免在管路中形成气袋，基于此条原则和个人理解，我总结了一下泵吸入口管道倾斜方向。

表1 泵入口管道倾向方向（点此全屏查看表格内容）

那么法国低温之星公司泵安装示意图中对泵吸入口管道的图示是否正确？图中泵安装位置低于液面，属于灌注式，吸入口管道中间部分只要不出现 n 型弯即可，因此，法国低温之星泵安装示意图是正确的，当然我认为改成下图蓝色管道所示也是正确的（个人观点）：

图 低温泵P&ID
