核电本质上就是在烧开水产生蒸汽推动汽轮发电机发电，跟火电相比，核电是利用核能烧开水，而火力发电是利用煤炭烧开水。

1 核电原理

核电站设备分核岛主设备和常规岛主设备，核岛主设备包括反应堆压力容器、蒸汽发生器、稳压器、堆内构件和控制棒驱动机构、主泵、主氦风机，常规岛主设备包括汽轮发电机组。

图1 钠冷液态金属反应堆

图2 重水反应堆

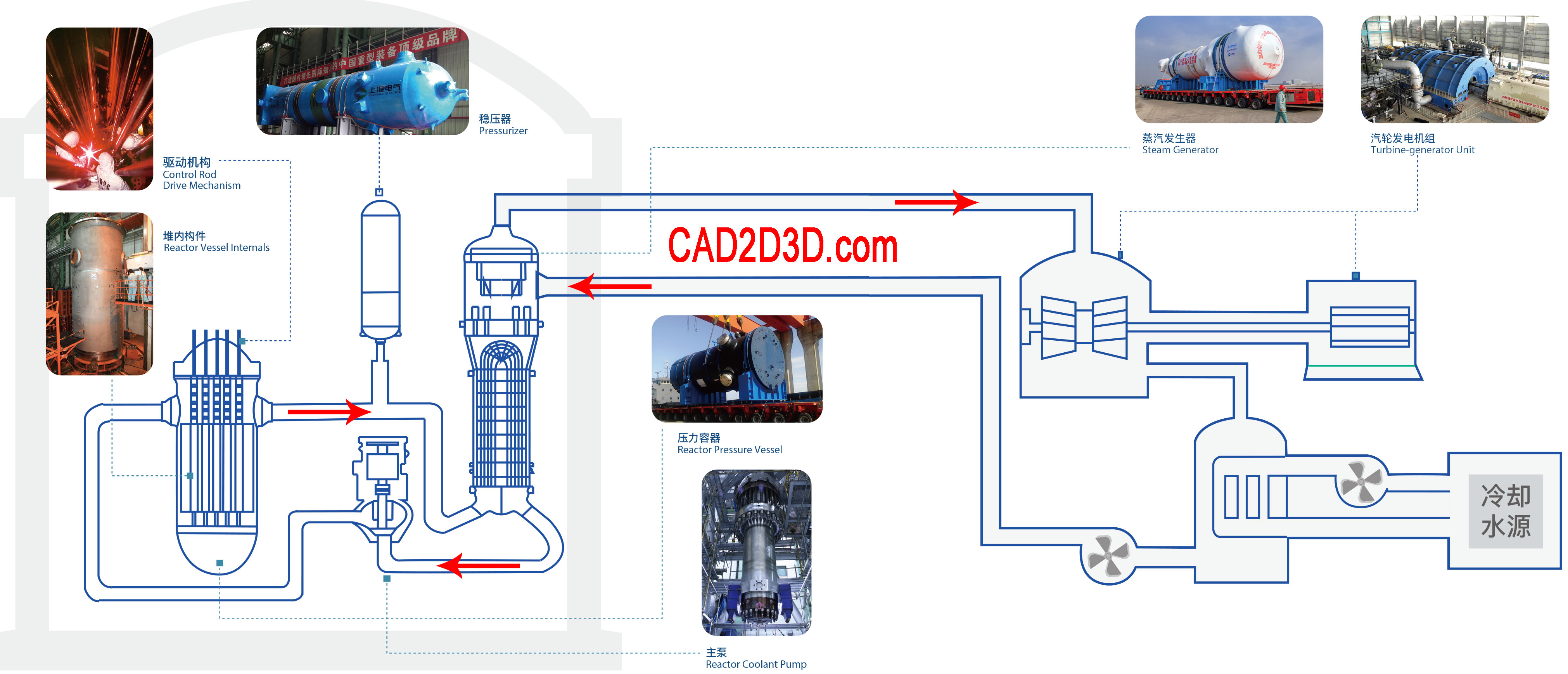

图3 核电站运行原理及核岛常规岛主设备主设备

2 反应堆压力容器

反应堆压力容器（RPV）是核电站核岛中的心脏设备，它主要用来盛装反应堆堆芯，使高温高压的冷却剂保持在一个密封的壳体内，同时起辐射屏蔽作用。

图4 反应堆压力容器

3 蒸汽发生器

蒸汽发生器（SG）是核电站最为关键的主要设备之一。蒸汽发生器为立式圆筒结构，内部包含U形管和汽水分离设备。其基本功能是通过吸收U形传热管将反应堆所携带的热量将二次侧冷水转换为沸腾态的双相汽水混合物并对其进行干燥。

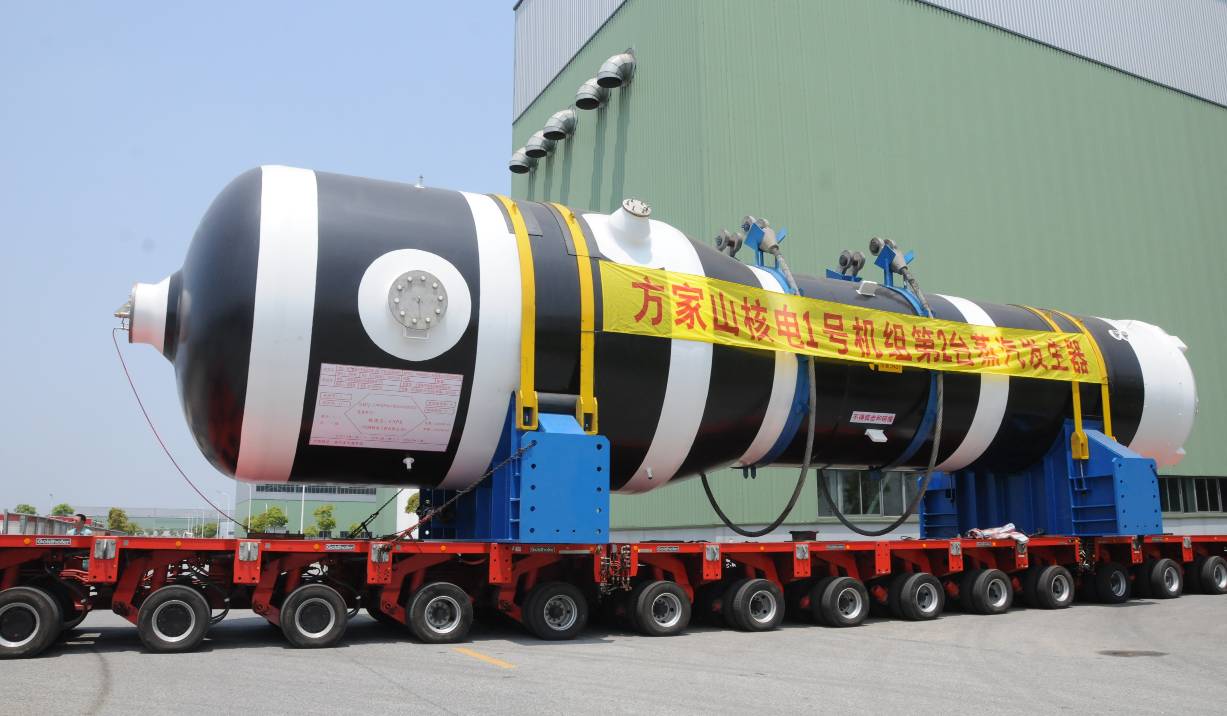

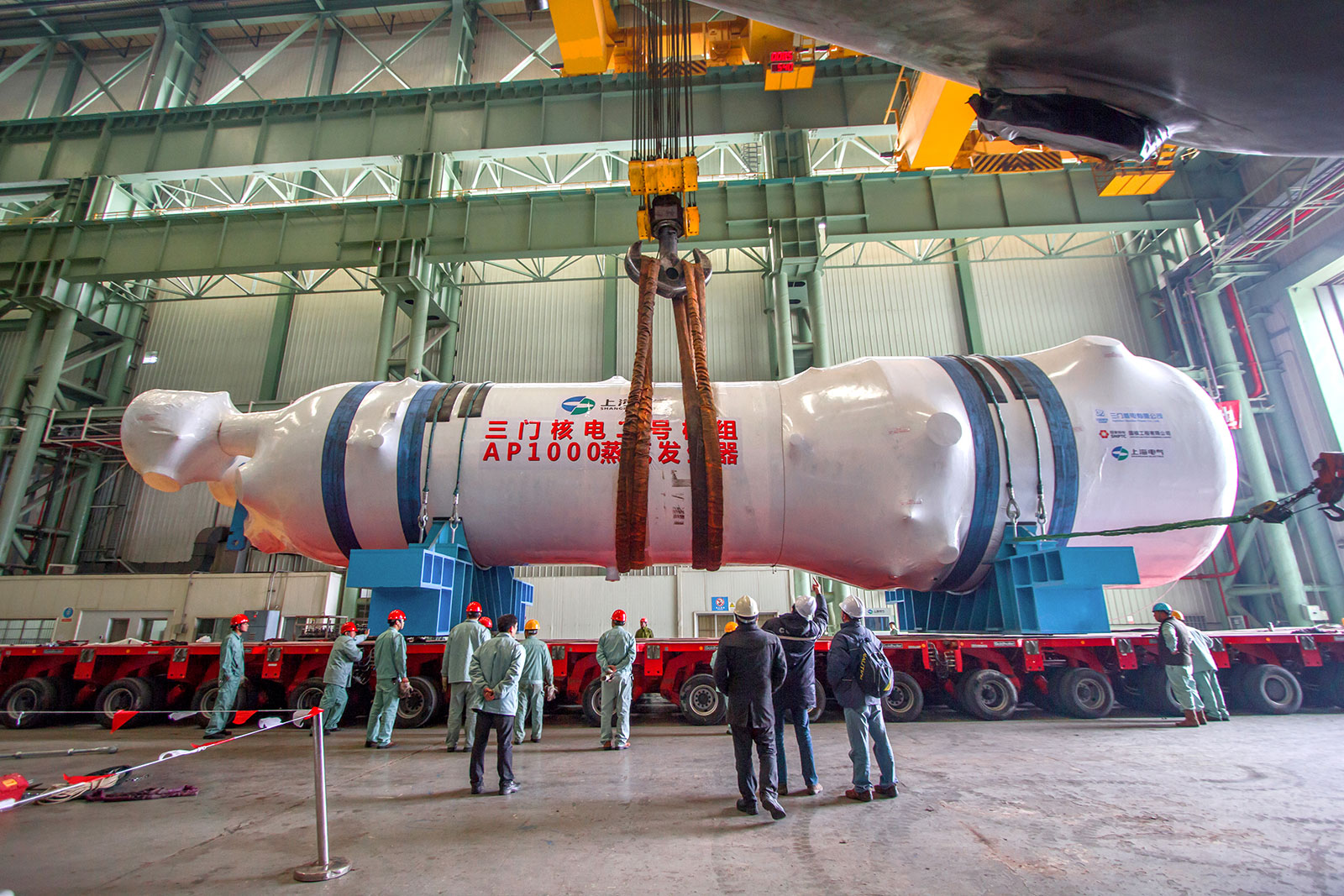

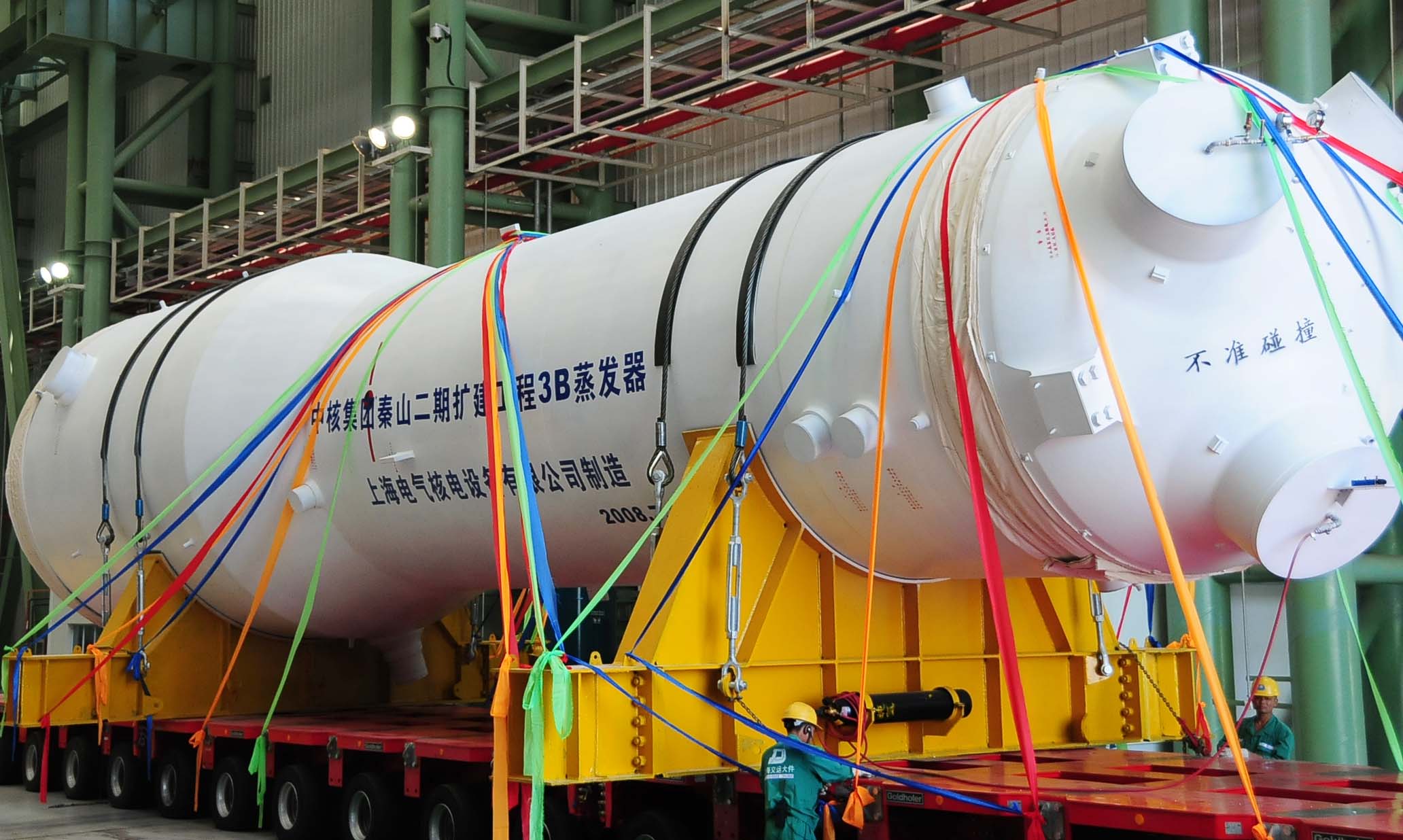

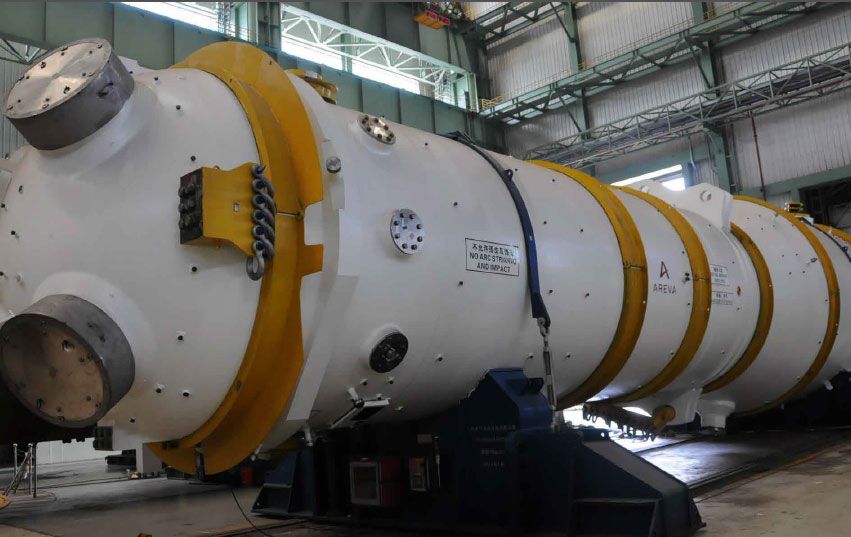

图5 蒸汽发生器

4 稳压器

稳压器(PRZ) 是核岛一回路主设备之一，是控制反应堆冷却剂系统压力变化的主要设备,它的基本功能是把运行中的压力变化控制在正常的范围之内，以保证堆芯等设备的安全。

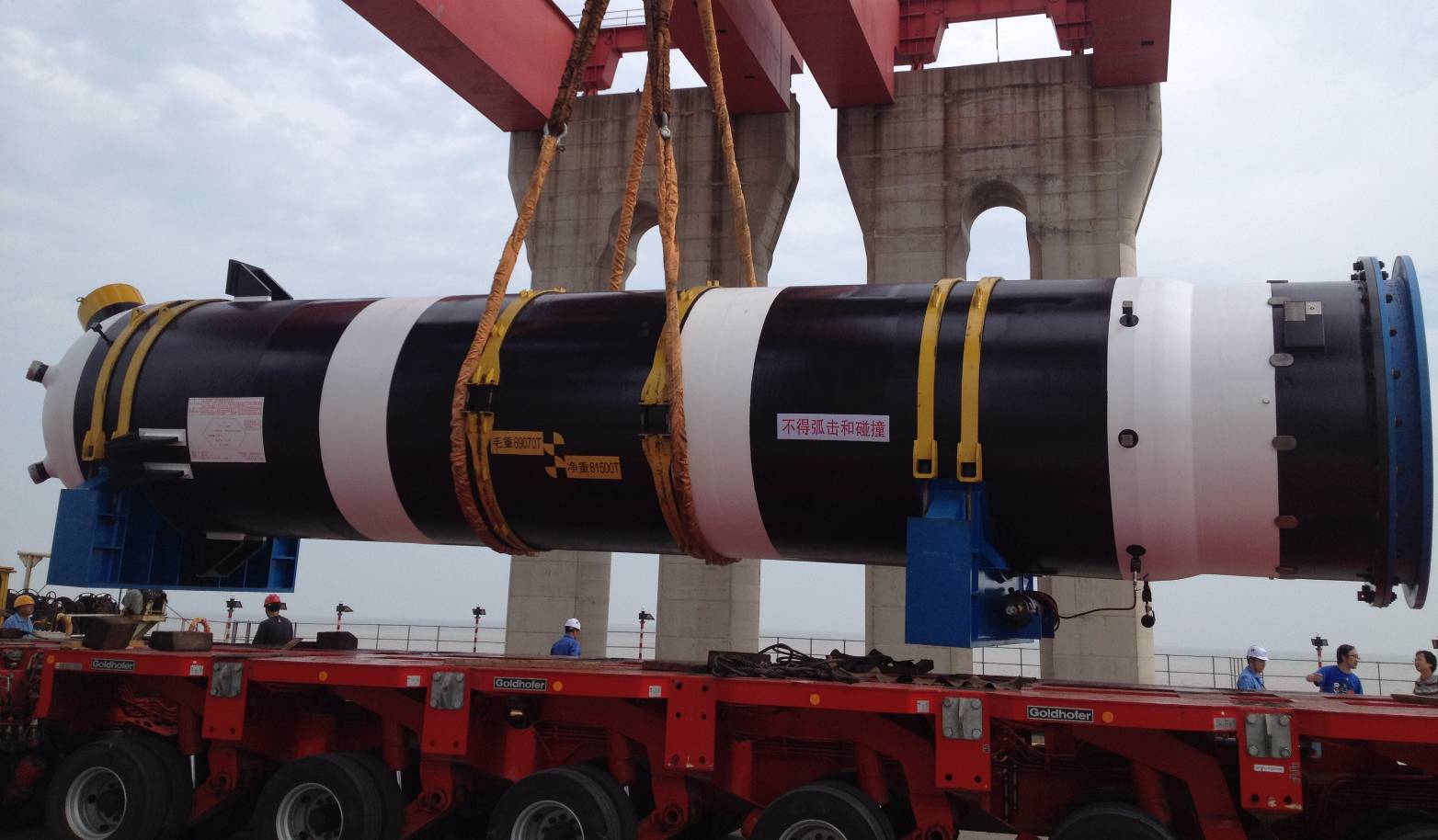

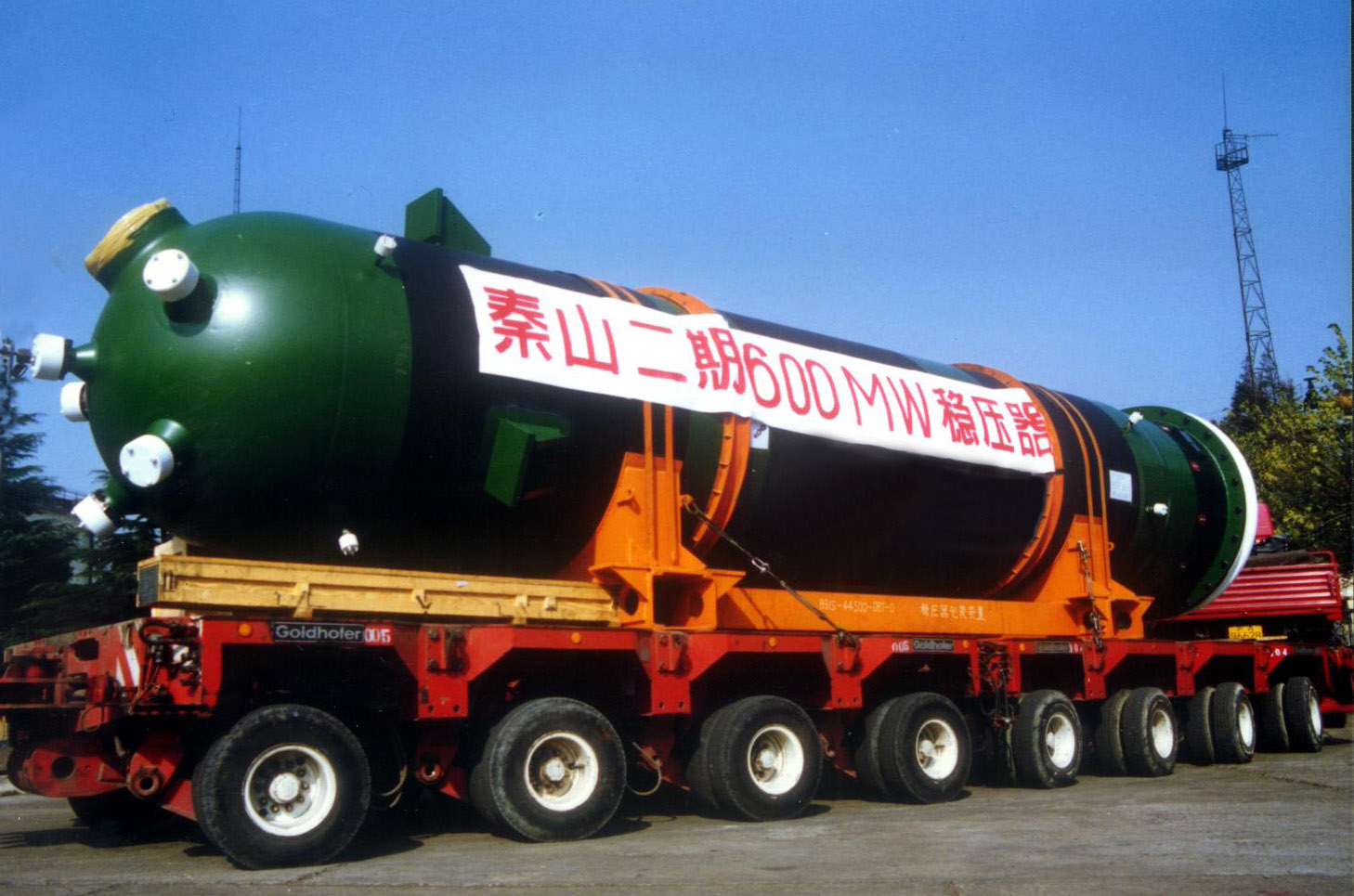

图6 稳压器

5 堆内构件和驱动机构

堆内构件是一种大型精密结构件，它的结构核心是组成精准的控制棒驱动线，使得控制棒上、下运动畅通，保证反应堆启动、控制和停堆，核心技术包括大型精密加工、精密焊接和精密对中等技术。

控制棒驱动机构是核电站反应维控制系统和保护系统的关键机电设备，是反应堆的刹车系统。

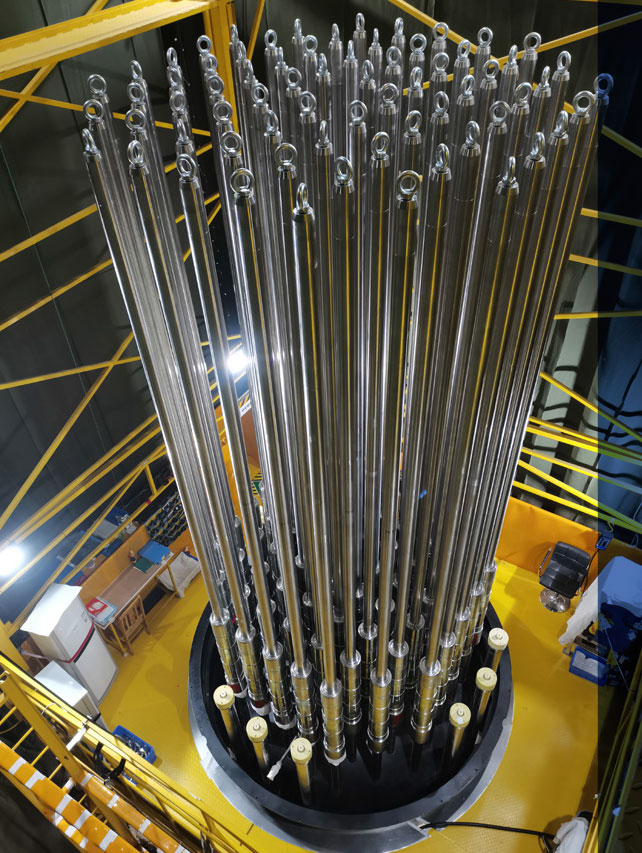

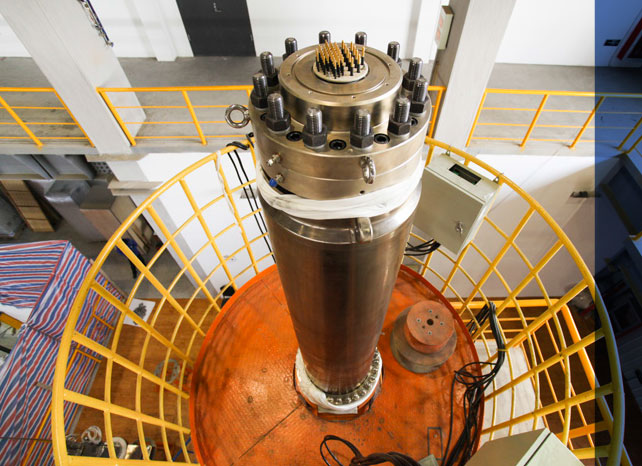

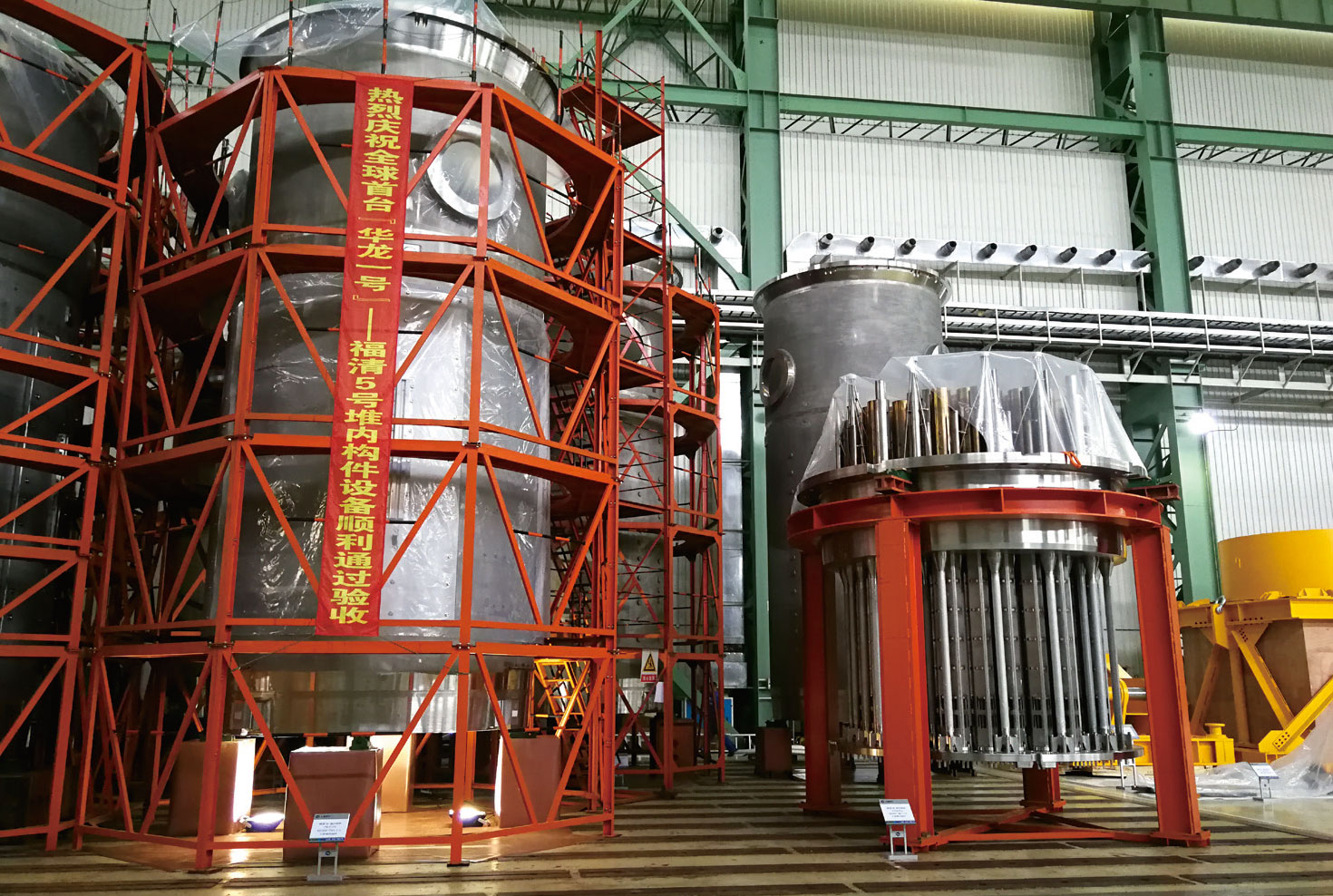

图7 堆内构件和驱动机构

6 主泵

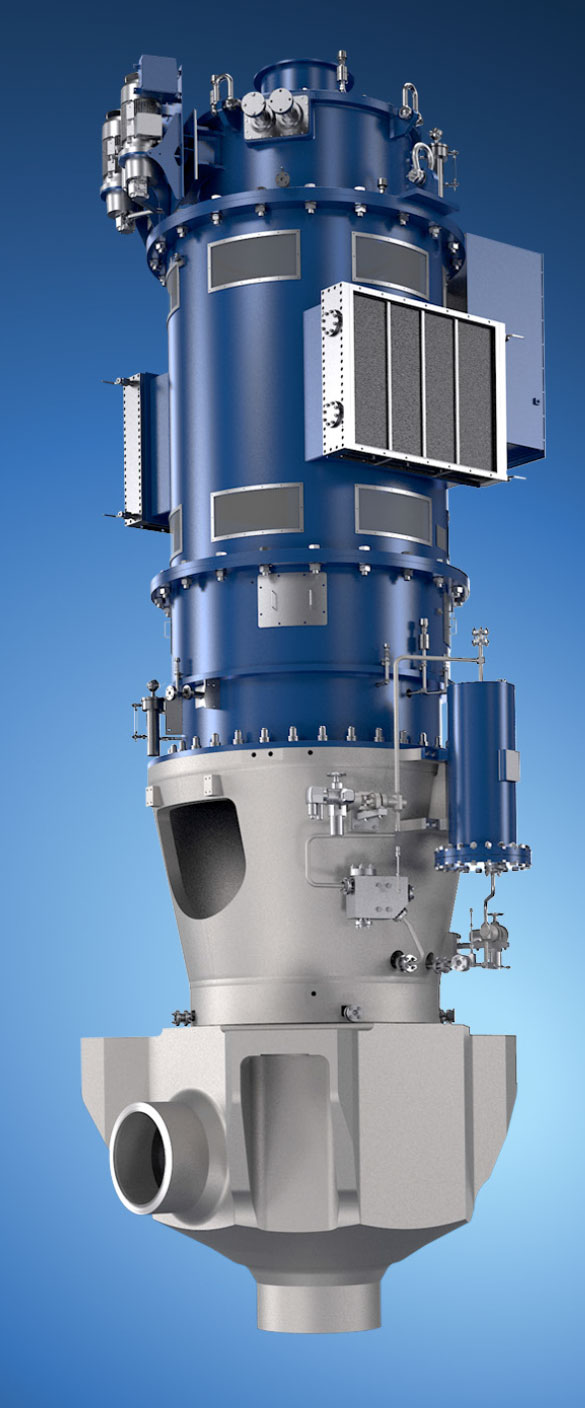

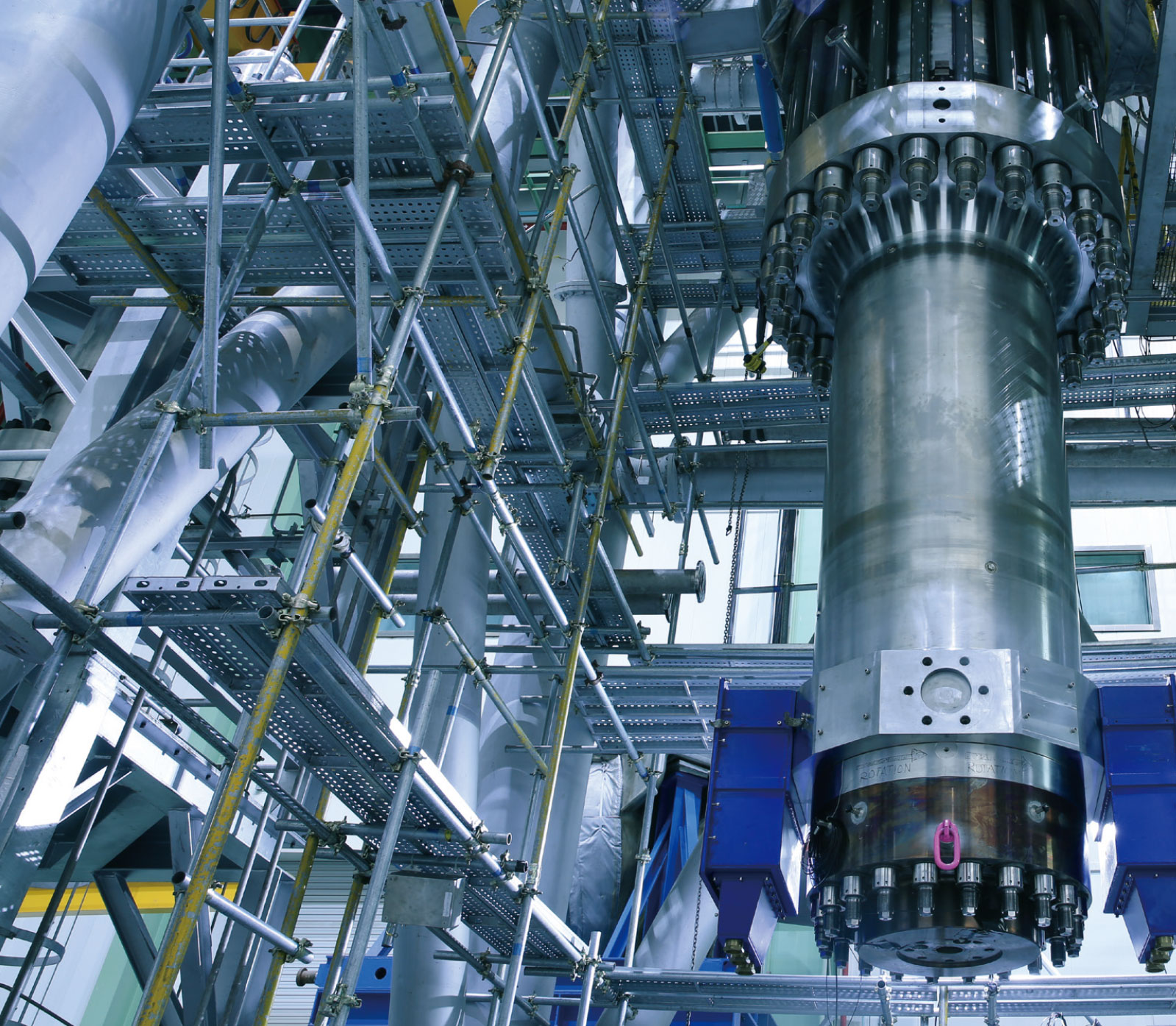

图8 主泵

7 燃料输送设备

装卸料系统安装在反应堆水池上方，主要由垂直提升、抓取、旋转、水平运行、精确定位、故障报警和控制界面显示系统等部份组成。

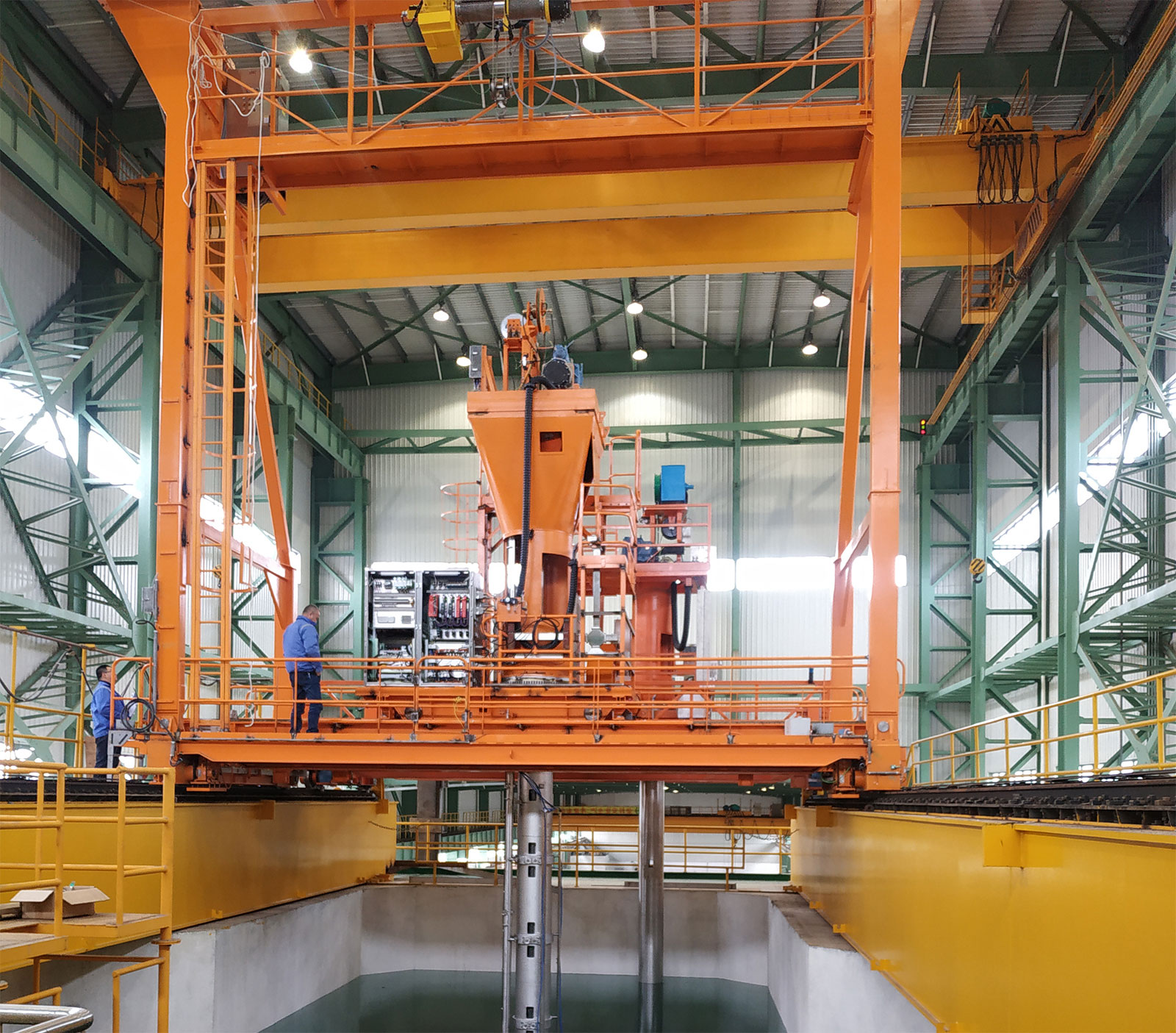

图9 燃料输送设备

参考文献：大英百科、上海电气核电设备
