卡套接头靠锥形的中间件实现密封,这样的密封和连接形式可靠吗?总感觉它不如螺纹或焊接可靠。
刚在画管道3D图,其中孔板流量计有两个引压管需要连接到差压变送器上,我直接用了卡套接口,心里总感觉没底啊。

卡套接头利用两个锥形环实现密封、利用螺纹实现锁紧,在螺纹缩紧的过程中,锥形环及钢管产生塑形变形实现紧密贴合,最终实现密封,其结构见下图所示:


那么卡套式结构连接及密封可靠吗?会不会出现密封不良甚至脱落的情况?直到我看到标准之后,才发现自己纯粹是杞人忧天了。

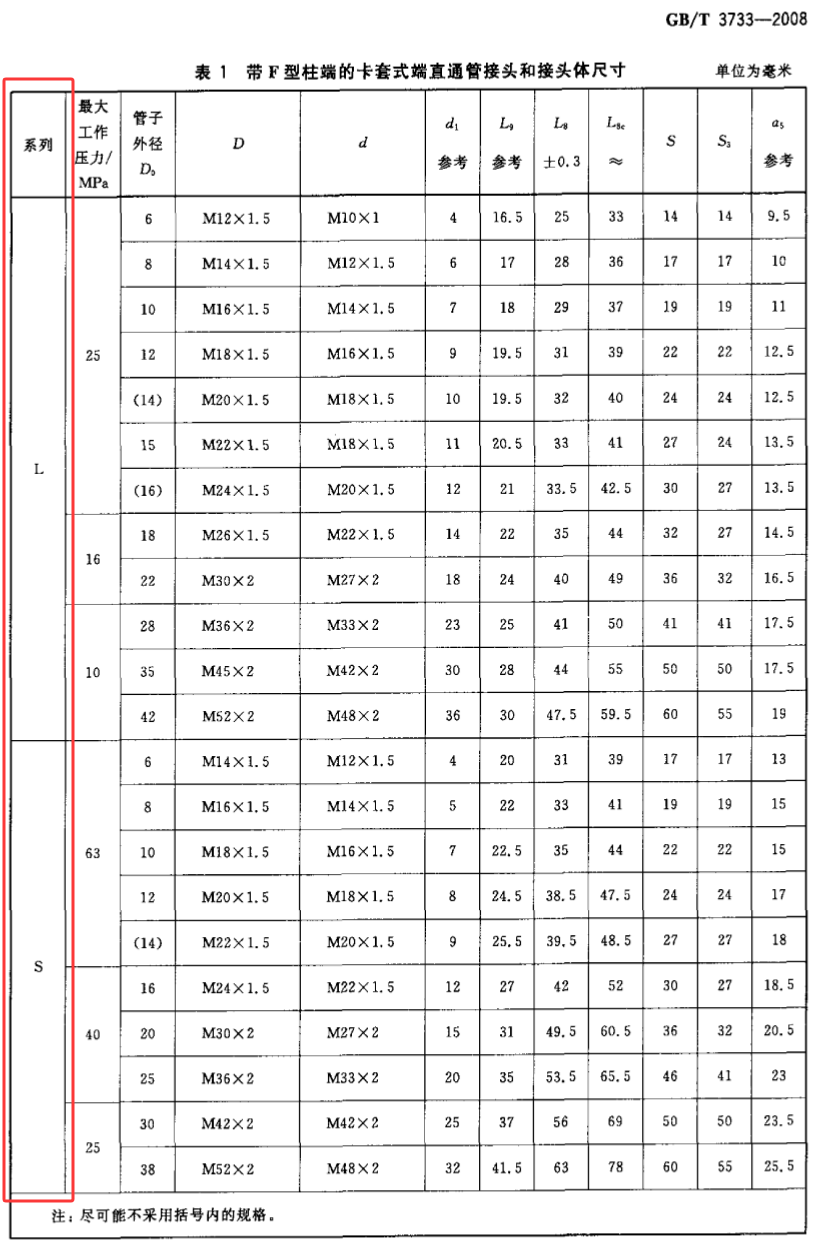

GB/T 3733 《卡套式端直通管接头》标准适用于管子外径为4mm~42mm,最大工作压力10 MPa~63 MPa 的液压流体传动和一般用途的管路系统。

GB/T 3765《卡套式管接头技术条件》要求:7 被连接管要求 被连接碳钢钢管应采用符合GB/T 3639规定的低碳钢正火态(NBK) 无缝钢管;不锈钢管应符合ISO1127规定的退火态无缝钢管。
卡套式接头最高可承受 63MPa 的介质压力,已经可以满足绝大数的工况了。
作者:尚延伟
