下面列出了齿轮、轴承等零件在轴上的固定方法,根据受力、速度等条件选择合理的定位固定样式。
结构简单,定位可靠,可承受较大轴向力。常用于齿轮、链轮、带轮、联轴器和轴承等定位。轴肩高度a应大于R或c1,通常取a=(0.07~0.1)d;轴环宽度b≈1.4a。
结构简单,定位可靠,轴上不需开槽、钻孔和切制螺纹,因而不影响轴的疲劳强度。一般用于零件间距较小场合,以免增加结构重量。轴的转速很高时不宜采用。
结构简单,不能承受大的轴向力,不宜用于高速。常用于光轴上零件的固定。螺钉锁紧挡圈的结构尺寸见GB/T 884。
能消除轴和轮毂间的径向间隙,装拆较方便,可兼作周向固定,能承受冲击载荷。多用于轴端零件固定,常与轴端压板或螺母联合使用,使零件获得双向轴向固定。圆锥形轴伸见GB/T 1570。
固定可靠,装拆方便,可承受较大的轴向力。由于轴上切制螺纹,使轴的疲劳强度降低。常用双圆螺母或圆螺母与止动垫圈固定轴端零件,当零件间距较大时,亦可用圆螺母代替套筒以减小结构重量。圆螺母和止动垫圈的结构尺寸见GB/T 810、GB/T 812及GB/T 858。
适用于固定轴端零件,可承受剧烈振动和冲击载荷。螺栓紧固轴端挡圈的结构尺寸见GB/T 892(单孔)及 JB/ZQ 4349(双孔)。
结构简单紧凑,只能承受很小的轴向力,常用于固定滚动轴承。轴用弹性挡圈的结构尺寸见GB/T 894.1。
适用于轴向力很小,转速很低或仅为防止零件偶然沿轴向滑动的场合。为防止螺钉松动,可加锁圈。紧定螺钉同时亦起周向固定作用。紧定螺钉用孔的结构尺寸见GB/T71-1985。
1. 轴肩、轴环、轴伸

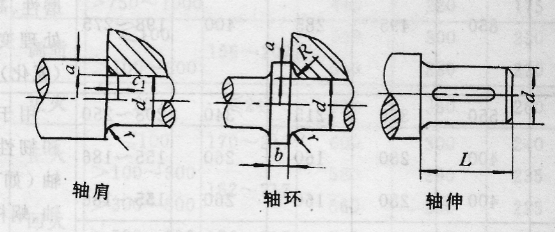

结构简单,定位可靠,可承受较大轴向力。常用于齿轮、链轮、带轮、联轴器和轴承等定位。轴肩高度a应大于R或c1,通常取a=(0.07~0.1)d;轴环宽度b≈1.4a。2. 套筒

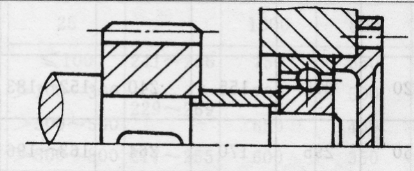

结构简单,定位可靠,轴上不需开槽、钻孔和切制螺纹,因而不影响轴的疲劳强度。一般用于零件间距较小场合,以免增加结构重量。轴的转速很高时不宜采用。3. 锁紧挡圈

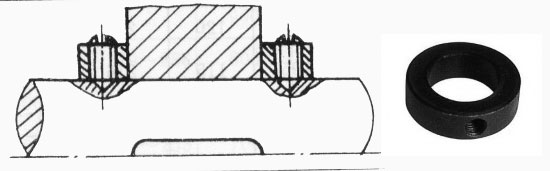

结构简单,不能承受大的轴向力,不宜用于高速。常用于光轴上零件的固定。螺钉锁紧挡圈的结构尺寸见GB/T 884。4. 圆锥面

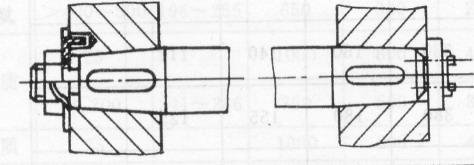

能消除轴和轮毂间的径向间隙,装拆较方便,可兼作周向固定,能承受冲击载荷。多用于轴端零件固定,常与轴端压板或螺母联合使用,使零件获得双向轴向固定。圆锥形轴伸见GB/T 1570。5. 圆螺母

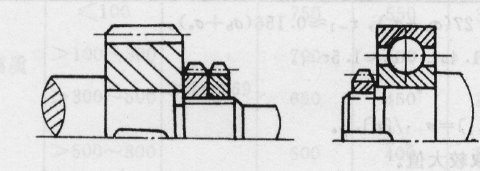

固定可靠,装拆方便,可承受较大的轴向力。由于轴上切制螺纹,使轴的疲劳强度降低。常用双圆螺母或圆螺母与止动垫圈固定轴端零件,当零件间距较大时,亦可用圆螺母代替套筒以减小结构重量。圆螺母和止动垫圈的结构尺寸见GB/T 810、GB/T 812及GB/T 858。6. 轴端挡圈

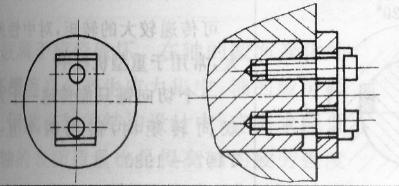

适用于固定轴端零件,可承受剧烈振动和冲击载荷。螺栓紧固轴端挡圈的结构尺寸见GB/T 892(单孔)及 JB/ZQ 4349(双孔)。7. 弹性挡圈

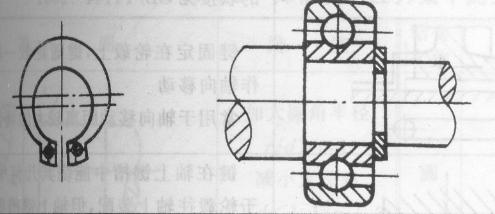

结构简单紧凑,只能承受很小的轴向力,常用于固定滚动轴承。轴用弹性挡圈的结构尺寸见GB/T 894.1。8. 紧定螺钉

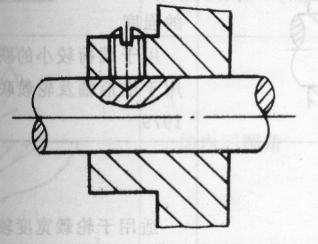

适用于轴向力很小,转速很低或仅为防止零件偶然沿轴向滑动的场合。为防止螺钉松动,可加锁圈。紧定螺钉同时亦起周向固定作用。紧定螺钉用孔的结构尺寸见GB/T71-1985。 留言说明
