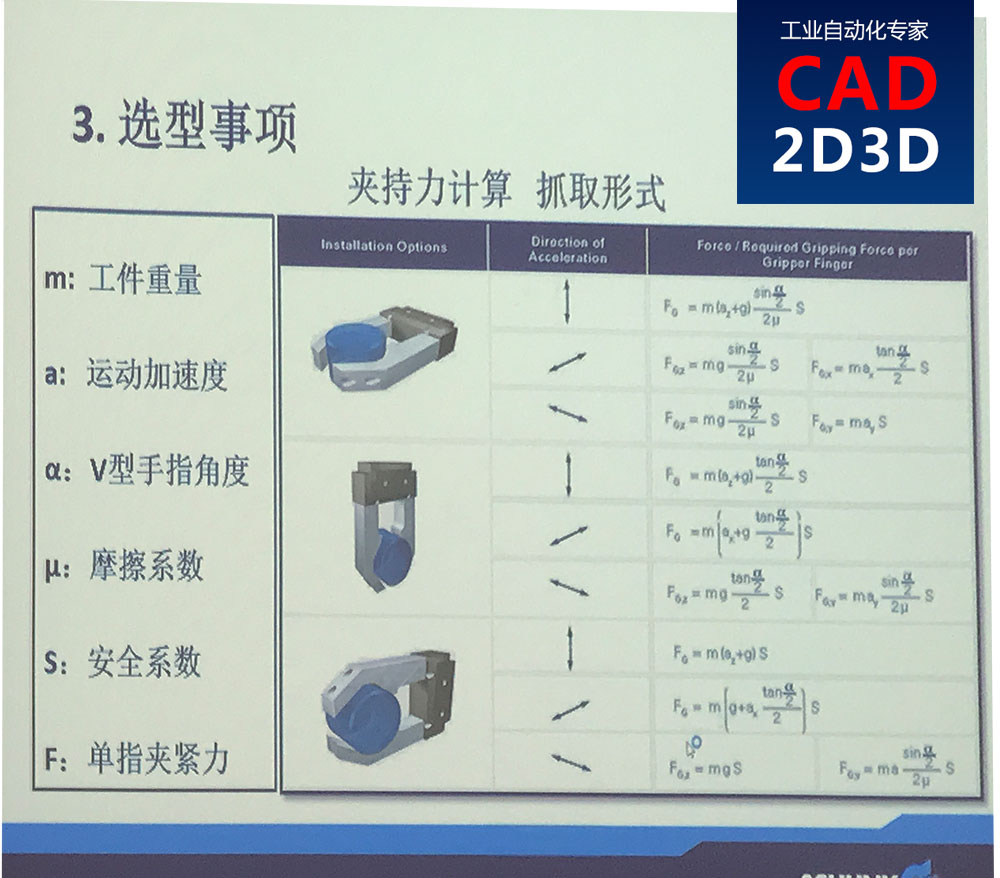

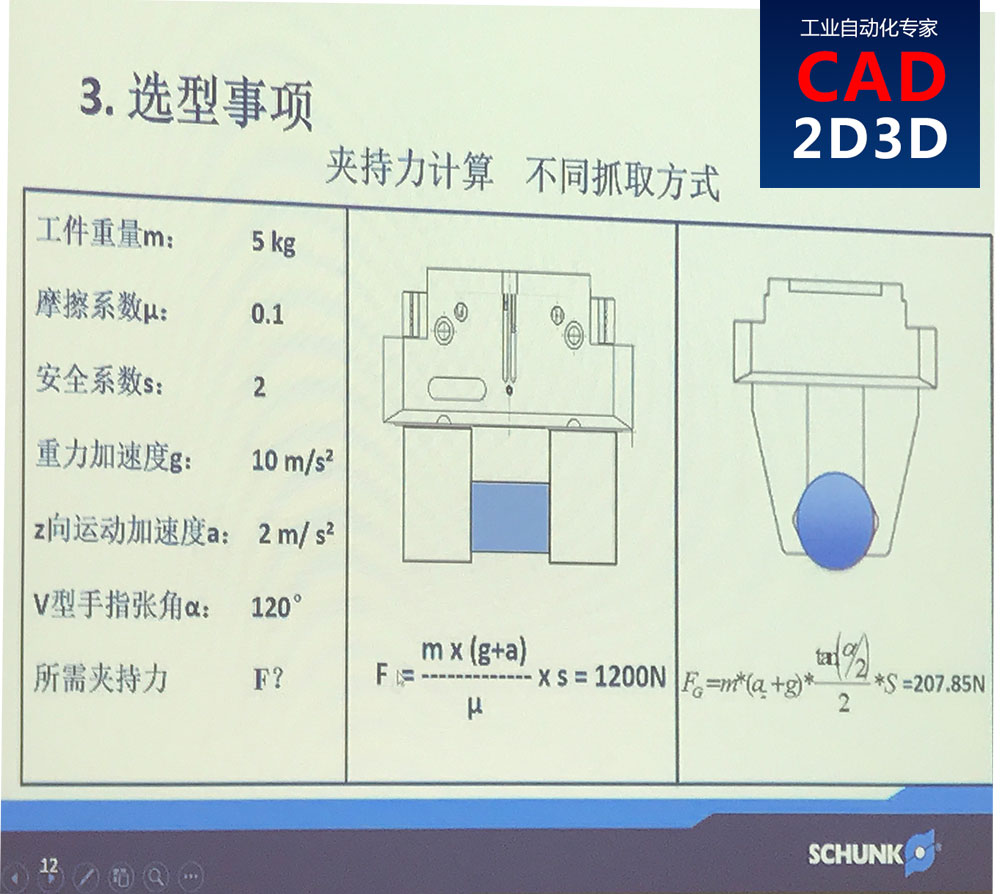

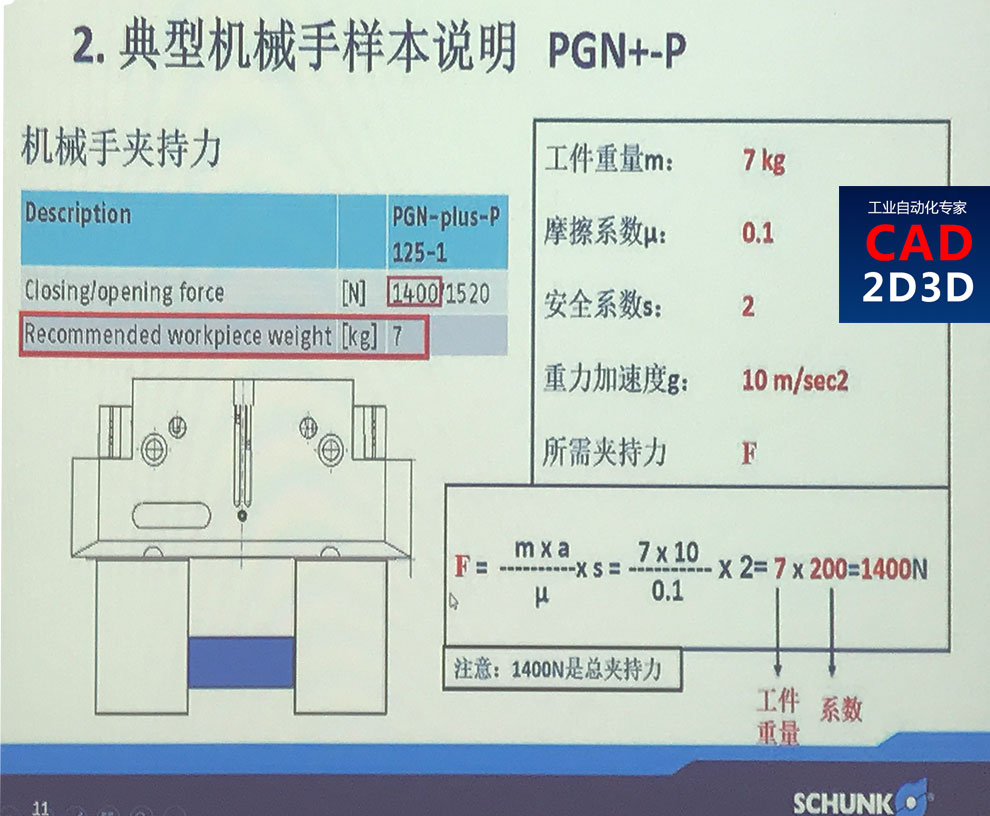

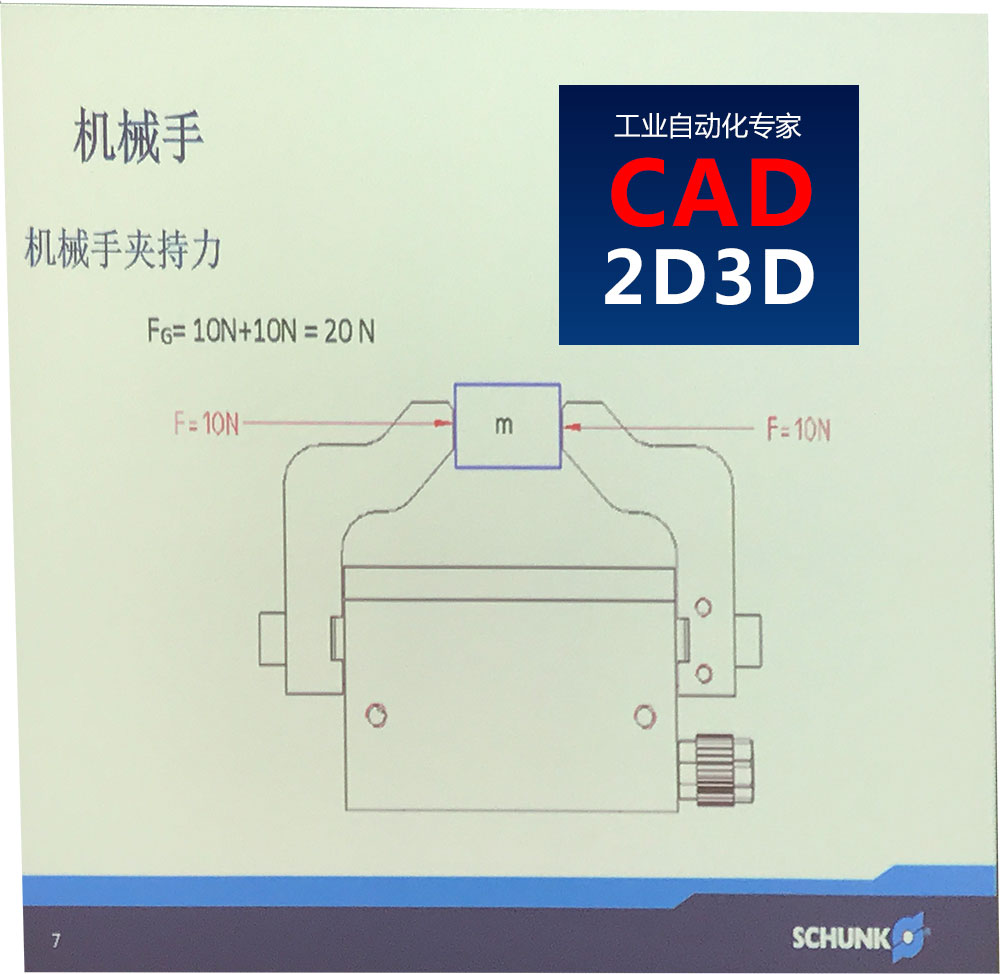

手爪选型跟工件重量、重心、使用环境等因素有关，不同品牌的手爪选型方法略有区别，雄克手爪的夹持力是所有手爪夹持力的总和，比如下图所示的手爪夹持力是20N，但作用在工件上的力是10N（2个爪）。

雄克手爪选型方法和步骤，手爪夹持力计算公式

雄克手爪选型方法和步骤，手爪夹持力计算公式

雄克手爪选型方法和步骤，手爪夹持力计算公式

雄克手爪选型方法和步骤，手爪夹持力计算公式

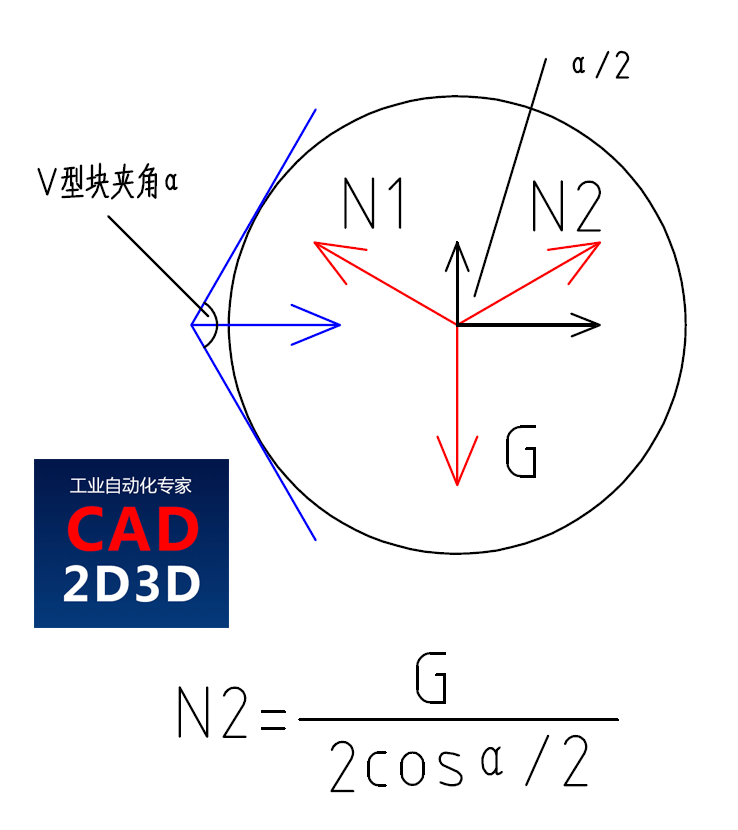

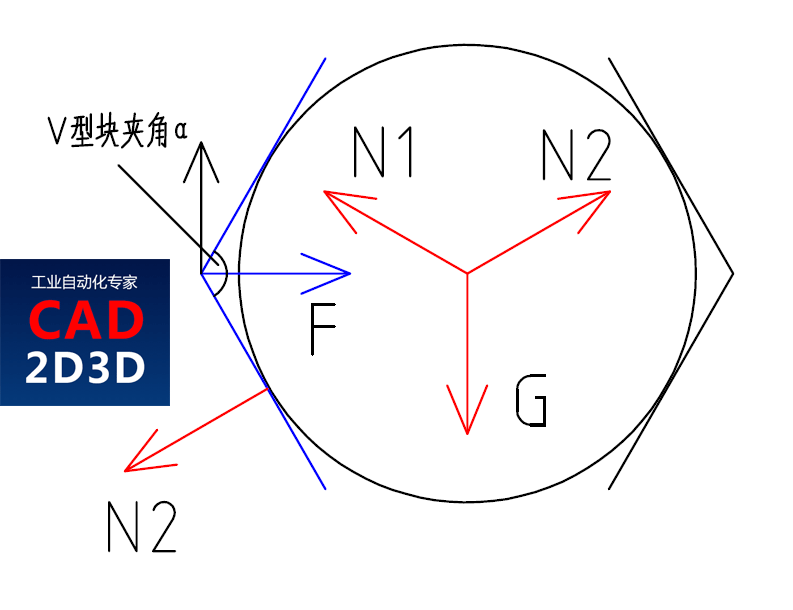

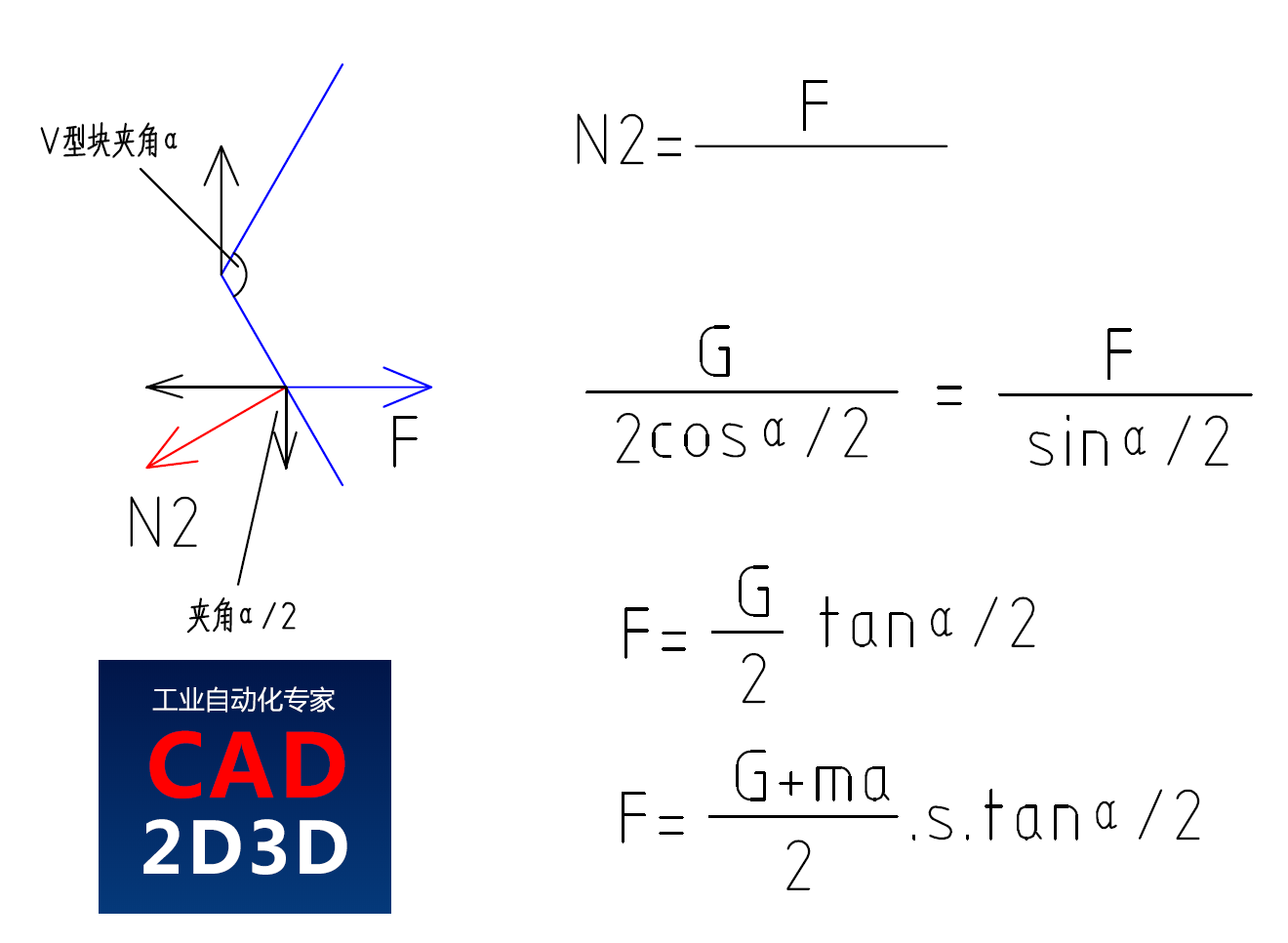

V型手指受力（手指竖直，上下运动）推算过程：

所需夹持力F=m×(a+g)×tan(α/2)×s/2

雄克手爪选型方法和步骤，手爪夹持力计算公式

雄克手爪选型方法和步骤，手爪夹持力计算公式

雄克手爪选型方法和步骤，手爪夹持力计算公式

未完待续 ~
