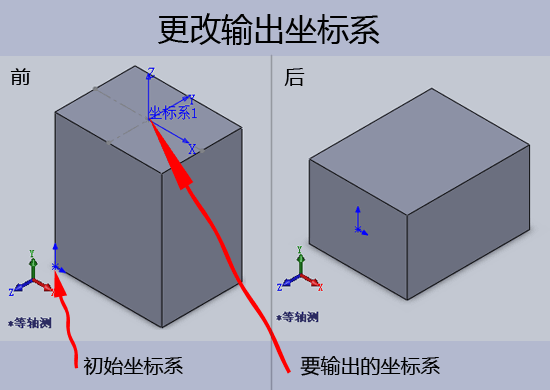

SolidWorks零件另存为其他3D格式时，可以指定输出坐标系，方便其他3D软件使用。

SolidWorks零件格式转换时更改输出坐标系

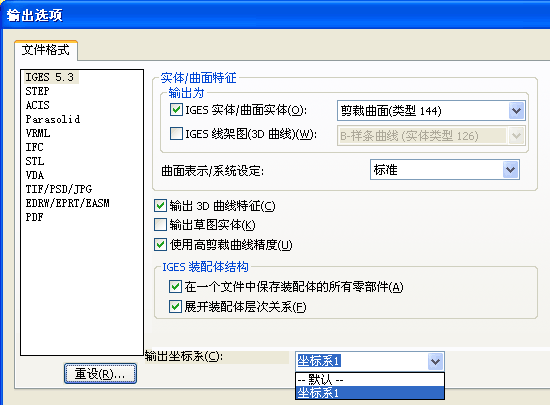

SolidWorks 更改输出坐标系的方法：点击 文件/另存为，弹出另存为对话框，在 保存类型 下拉菜单中选择需要的3D格式，我们这里选择 IGES (*.igs)，接着点击右下角的 选项 按钮，弹出 输出选项 对话框，如下图所示。

SolidWorks零件格式转换时更改输出坐标系

点击底部的 输出坐标系 下拉菜单，选择需要输出的坐标系。案例下载地址：http://vdisk.weibo.com/s/BWXQu69nfyi，解压缩密码：cad2d3d.com

未完待续 ~
