SolidWorks工程图按1:1输出成DXF/DWG格式

目录： 技术教程   作者： 尚延伟   日期： 2014/04/23
与 机器视觉 相关商品：
ccd机器视觉精准微调检测工业相机微调光源工业相机万向打光支架 ccd机器视觉精准微调检测工业相机微调光源工业相机万向打光支架 ¥28.5
机器视觉海康固定工业相机微调实验支架 万向光源 测试支架光源架 机器视觉海康固定工业相机微调实验支架 万向光源 测试支架光源架 ¥398
【官方正版新书】机器视觉技术(HALCON版·微课视频版) 肖苏华、吴建毅、赖南英、林锐豪 清华大学 【官方正版新书】机器视觉技术(HALCON版·微课视频版) 肖苏华、吴建毅、赖南英、林锐豪 清华大学 ¥45.84
查看所有与 机器视觉 相关商品 >>

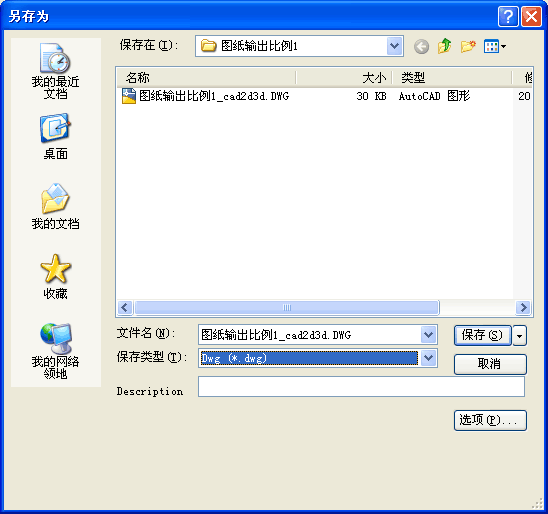

SolidWorks 提供了工程图按1:1输出成DXF/DWG格式得功能，这样的话就可以直接导入到某些机加工（比如线切割，激光切割机等）设备中。SolidWorks工程图按1:1输出成DXF/DWG格式的方法如下：制作完工程图以后，点击 文件 / 另存为，弹出 另存为对话框，见下图。

SolidWorks工程图按1:1输出成DXF/DWG格式

在保持类型中选择Dwg，然后点击 选项，弹出输出选项 对话框，如下图。

SolidWorks工程图按1:1输出成DXF/DWG格式

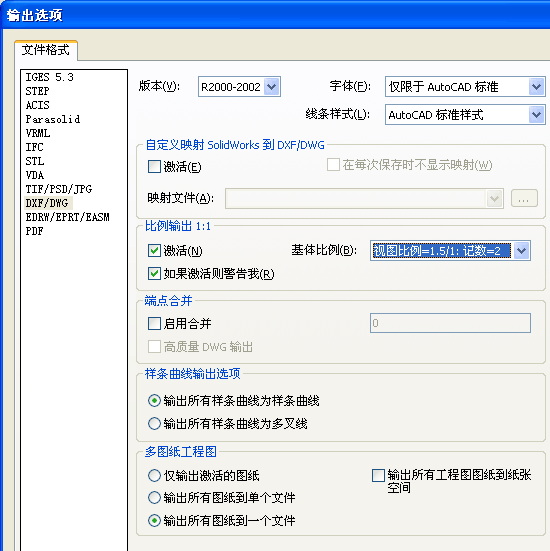

在左侧 文件格式 栏中确保选中的是 DXF/DWG，然后在右侧的 比例输出1:1 中勾选 激活 前面的小方块，基体比例中根据需要选择实际的视图比例，这样就可以将图纸1:1输出成DXF或DWG格式。

案例文件下载：http://vdisk.weibo.com/s/BWXQu69nIof  解压缩密码：cad2d3d.com
