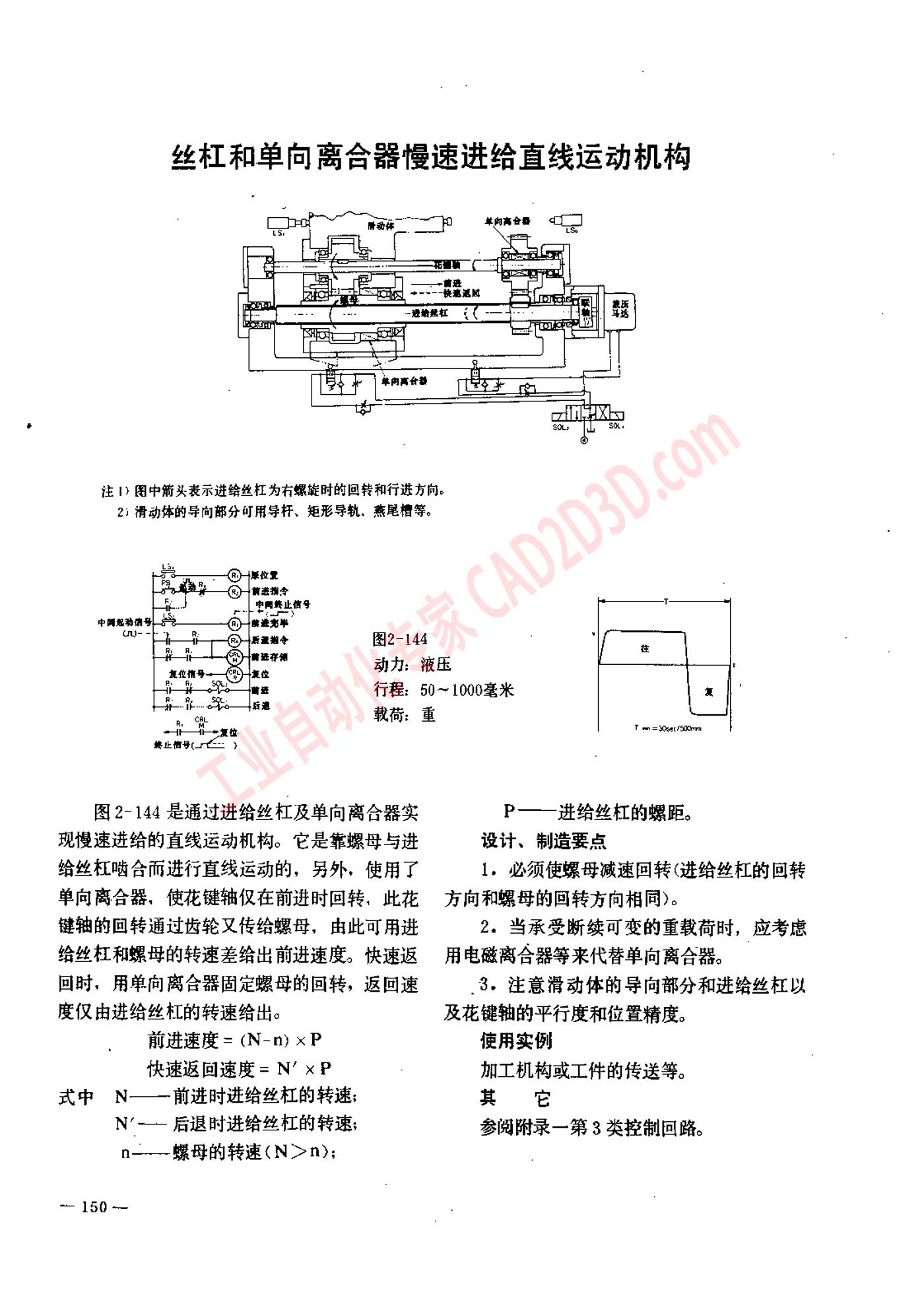

丝杠和单向离合器慢速进给直线运动机构
éfi#l%nir"l%A%E'E 咒 进 给 直线 运动 机 构
注 0) 图 中 稍 头 表示 进 给 丝 杠 为 右 螺 旋 时 的 回转 和 行进 方向 。
2; 滑动 体 的 导向 部 分 可 用 导 杆 、 矩 形 导 轨 、 素 尾 槽 等 。
图 2-144
动力 : 液压
行程 : 80 一 1000 毫 米
s
图 2-144 是 通过 进 给 丝 杠 及 单 向 离合 器 实 P 一 一 进 给 丝 杠 的 螺 距 。
现 慢 速 进 给 的 直线 运动 机 构 。 它 是 靠 螺 母 与 进 设计 、 制 造 要 点
给 丝 枉 跑 合 而 进行 直线 运动 的 ， 另 外 ， 使 用 了 1， 必 须 使 螺母 减速 回转 ( 进 给 丝 杠 的 回转
单 向 离合 器 ， 使 花 键 轴 仅 在 前 进 时 回转 ， 此 花 ”方向 和 螺母 的 回转 方向 相同 )。
键 轴 的 回转 通过 齿轮 又 传 给 螺母 ， 由 此 可 用 进 2， 当 承受 断 续 可 变 的 重 载荷 时 ， 应 考虑
给 丝 杠 和 螺母 的 转速 差 给 出 前 进 速度 。 快 速 返 。 用 电磁 离合 器 等 来 代 蔡 单 向 离合 器 。
回 时 ， 乃 单 向 离 含 器 固定 螺母 的 回转 ， 返 回 速 .3, 注意 滑动 体 的 导向 部 分 和 进 给 丝 杠 以
度 仅 由 进 给 丝 杠 的 转速 给 出 。
前 进 速度 = (N-m xP
快速 返回 速度 = N' xP
式 中 N 一 一 前 进 时 进 给 丝 杠 的 转速 ，
N ~ 一 后 退 时 进 给 丝 杠 的 转速 ;
n—— R BHHEE(N>n);
一 150 一
及 花 键 轴 的 平行 度 和 位 置 精度 。
使 用 实例
加 工 机 构 或 工件 的 传送 等 。
其 它
参 阔 附录 一 第 3 类 控制 回 略 。
