滚子支承的圆筒摆动运动机构
滚 子 支承 的 圆 简 摆动 运动 机 构

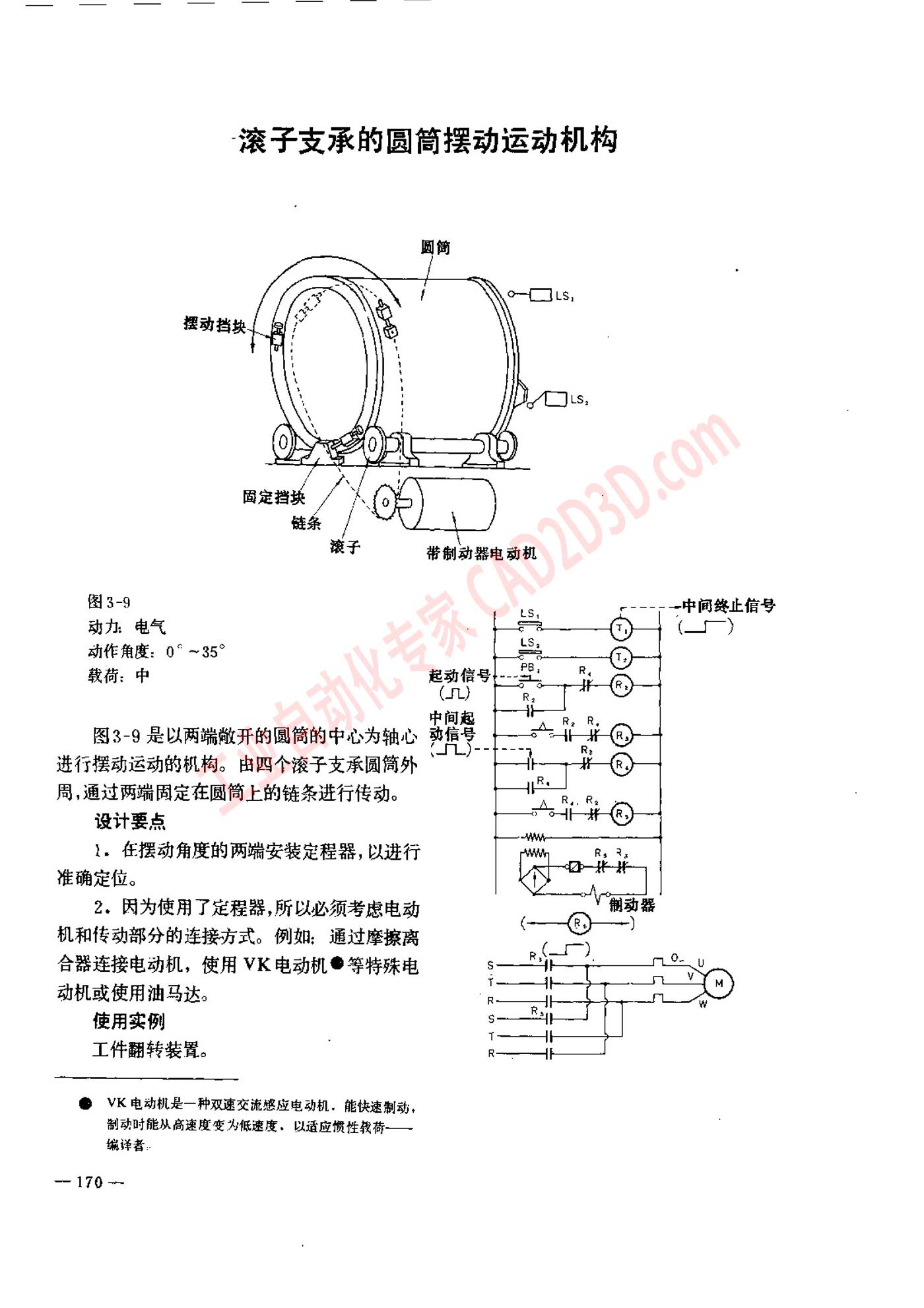

图 3-9
动力 电气
动作 和 角度: 0" ~35?
i 中 起 动 信号 人 -二
()
图 3-9 是 以 两 端 数 开 的 圆 简 的 中 心 为 轴 心 玫 和 _____
进行 摆动 运动 的 机 构 。 由 四 个 滚 子 支承 圆 简 外 “
周 ,通过 两 端 固定 在 圆 简 上 的 链条 进行 传动 。
设计 要 点
1。 在 摆动 角度 的 两 端 安装 定 程 器 , 以 进行
准确 定位 。
2。 因为 使 用 了 定 程 器 ,所 以 必须 考虑 电动
机 和 传动 部 分 的 连接 方式 。 例 如 ， 通 过 摩擦 离
合 器 连接 电动 机 ， 使 用 VK 电动 机 鲁 等 特殊 电
动机 或 使 用 油 马达 。
使 用 实例
工件 翻转 装置 。
鲁 ”VYK 电 动机 是 一 种 双 速 交流 感应 电动 机 ， 能 快速 制 动 ，
制 动 时 能 从 高 速度 变 为 低速 度 ， 以 适应 惯性 教 荷 --
编 详 者
— 170 —
