扇形齿轮和小齿轮摆动运动机构
扇形 齿轮 和 小 齿轮 摆动 运动 机 构

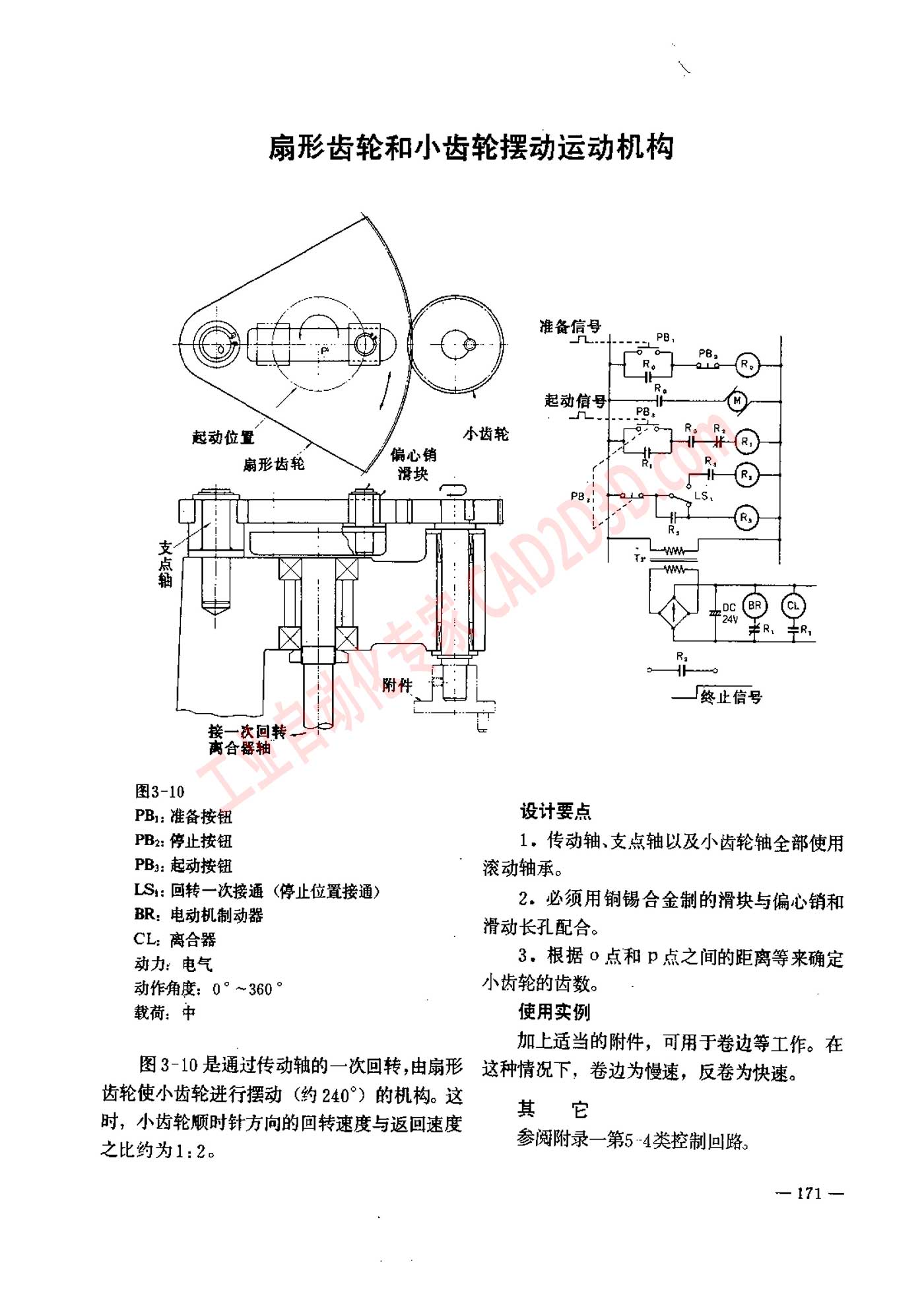

图 3-10
PB,: 准备 按钮
PB:: 停止 按钮
PB3: 起 动 按钮
LS,: 回转 一 次 接 通 〈 停 止 位 置 接 通 )
BR: 电动 机 制动器
CL: 离合 器
动力 : 电气
动作 角度 0" ~360
载荷 : 中
图 3-10 是 通过 传动 轴 的 一 次 回转 ,由 扇形
齿轮 使 小 齿轮 进行 摆动 〈 约 240*) 的 机 构 。 这
时 ， 小 齿轮 顺 时 针 方向 的 回转 速度 与 返回 速度
之 比 药 为 1:2。
设计 要 点
1， 传动 轴 、 支 点 轴 以 及 小 齿轮 负 全 部 使 用
- R,
2. 必须 用 钢 锡 合金 制 的 滑 块 与 偏心 销 和
滑动 长 孔 配 合 。
3. 根据 o 点 和 p 点 之 间 的 距离 等 来 确定
小 齿轮 的 齿 数 。
使 用 实例
加 上 适当 的 附件 ， 可 用 于 卷 边 等 工作 。 在
这 种 情况 下 ， 卷 边 为 慢 束 ， 反 卷 为 快速 。
其 它
参阅 附录 一 第 5-4 类 控制 回路 。
= 171~
