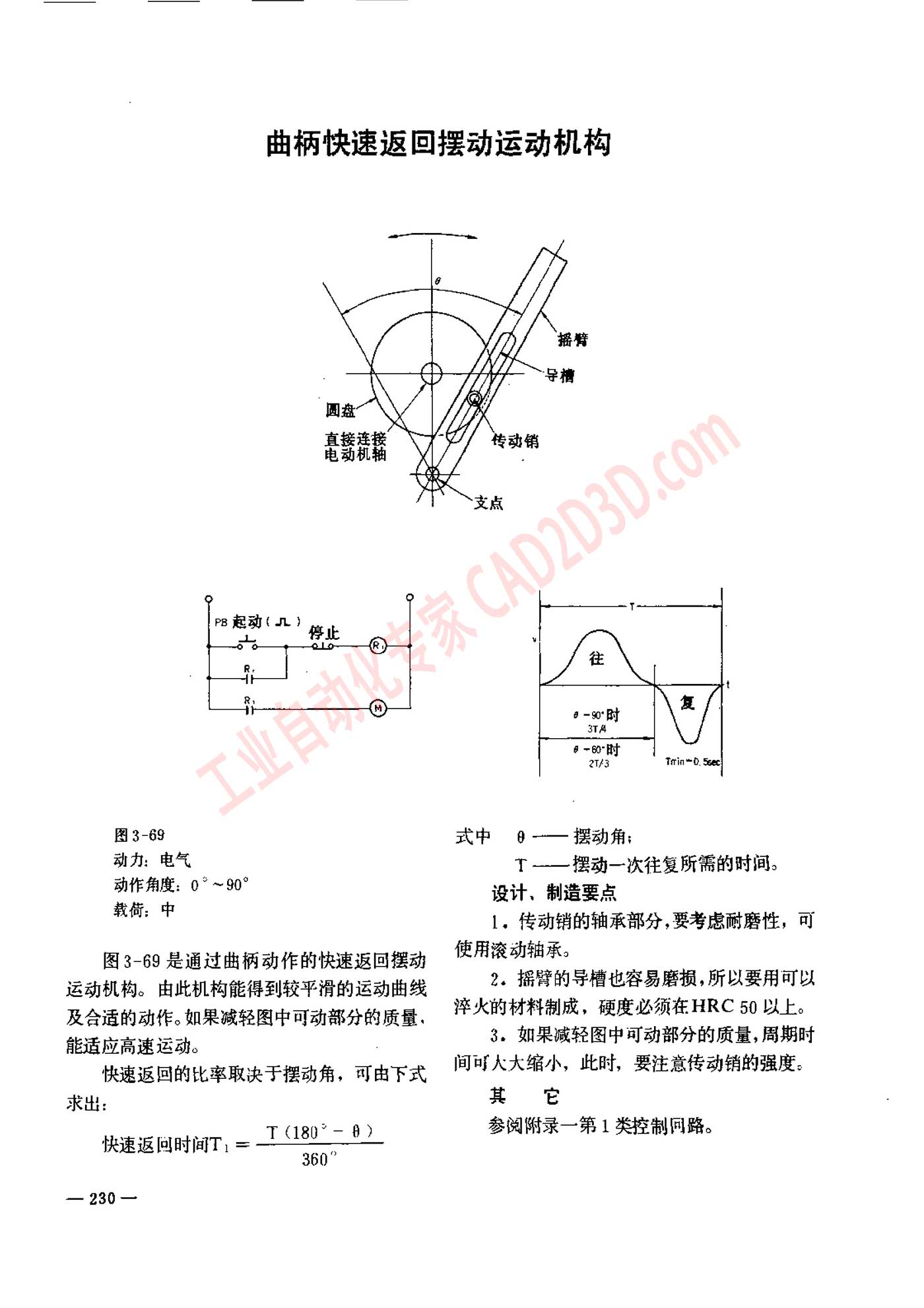

曲柄快速返回摆动运动机构
曲柄 快速 返回 摆动 运动 机 构
图 3-69
动力 ,电气
动作 角度 : 0 ~90”
载 谷中
图 3-69 是 通过 曲柄 动作 的 快速 返回 摆动
运动 机 构 。 由 此 机 构 能 得 到 较 平 滑 的 运动 曲线
及 合适 的 动作 。 如 果 减 轻 图 中 可 动 部 分 的 质量 ，
能 适应 高 速 运 动 。
快速 返回 的 比率 取决 于 摆动 角 ， 可 由 下 式
求 出 ;
快速 返回 时 间 工 =
T(180 一 8)
360°
— 230 —
g %fi]fi.
工 一 一 摆动 一 次 往复 所 希 的 时 间 。
设计 、 制 造 要 点
1. 传动 销 的 轴承 部 分 ,要 考虑 耐 磨 性 ， 可
使 用 滚动 轴承 。
2.。 播 辟 的 导 覃 也 容易 磨损 , 所 以 要 用 可 以
注 火 的 材料 制 成 ， 硬 度 必 须 在 HRC 50 以 上 。
3。 如果 减轻 图 中 可 动 部 分 的 质量 , 局 期 时
间 可 大 大 缩小 ， 此 时 ， 要 注意 传动 销 的 强度 。
T
参阅 附录 一 第 1 类 榨 制 同 路 。
