机床用自定心中心架内部构造和规格参数

1. 概述

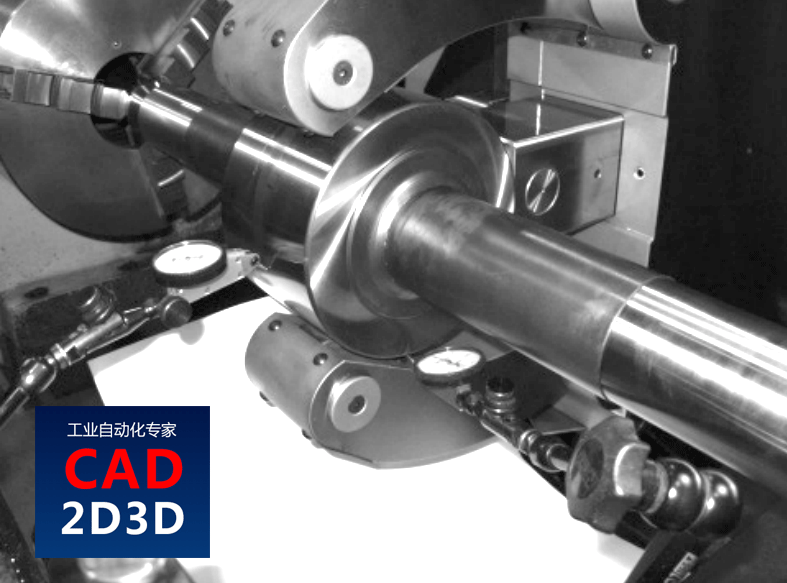

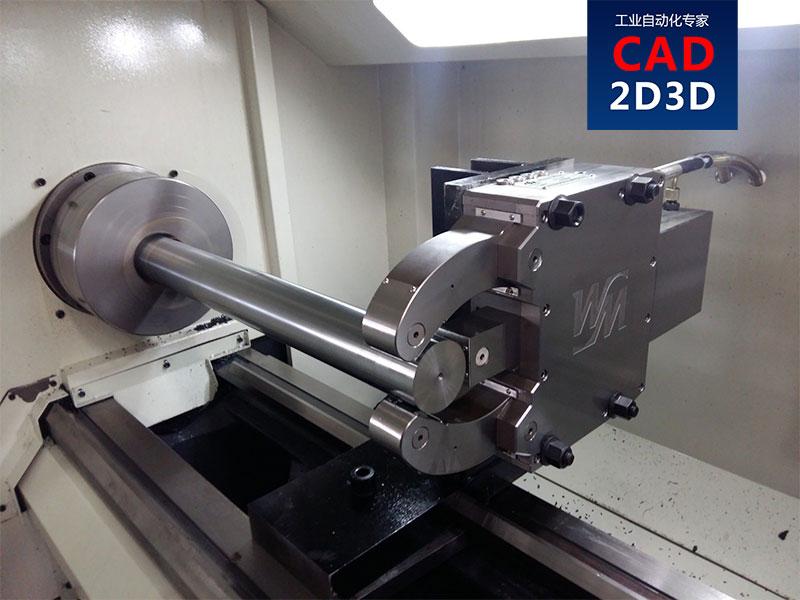

对长轴类工件进行机加工时,工件会摇晃且夹紧状态不稳定,因此需要需要中心支架,用来支撑工件,减少工件的晃动。

机床用自定心中心架内部构造和规格参数

机床用自定心中心架内部构造和规格参数

自动心中心架的主要技术:

  • 特殊凸轮结构,高定心精度和高重复精度
  • 安装接近开关,可确认夹紧状态

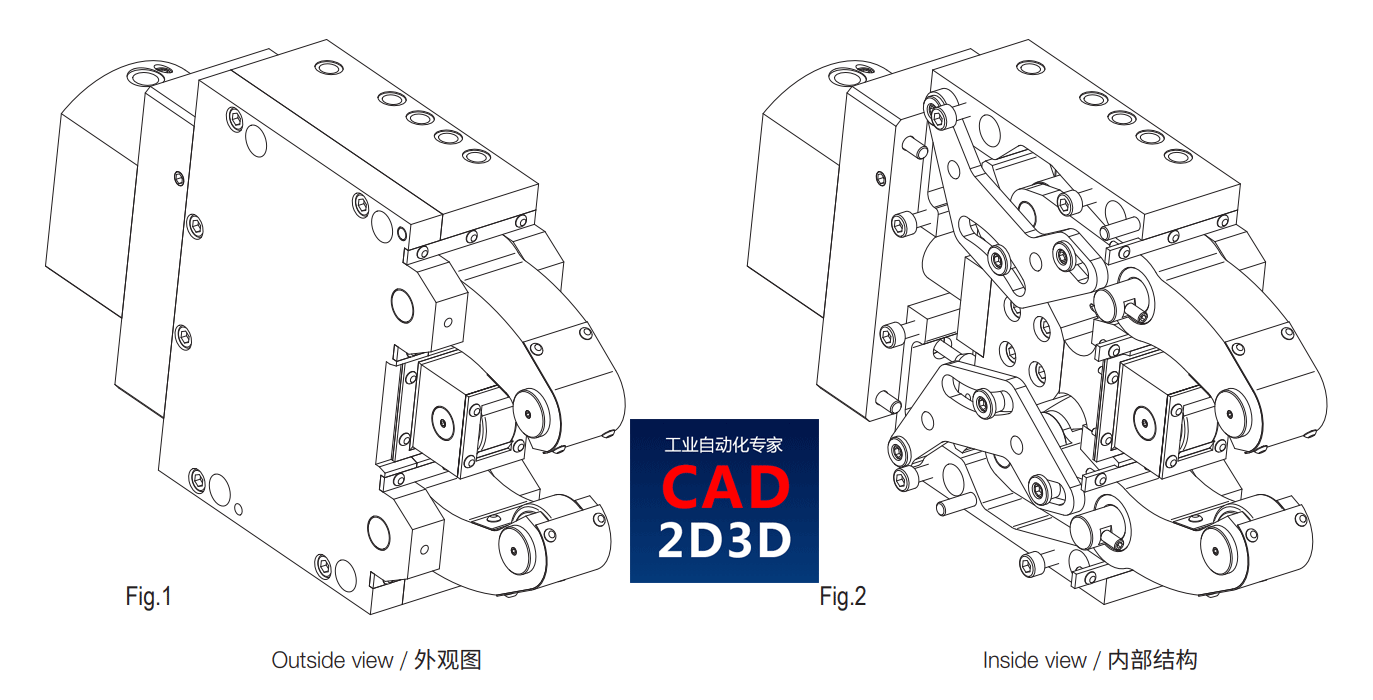

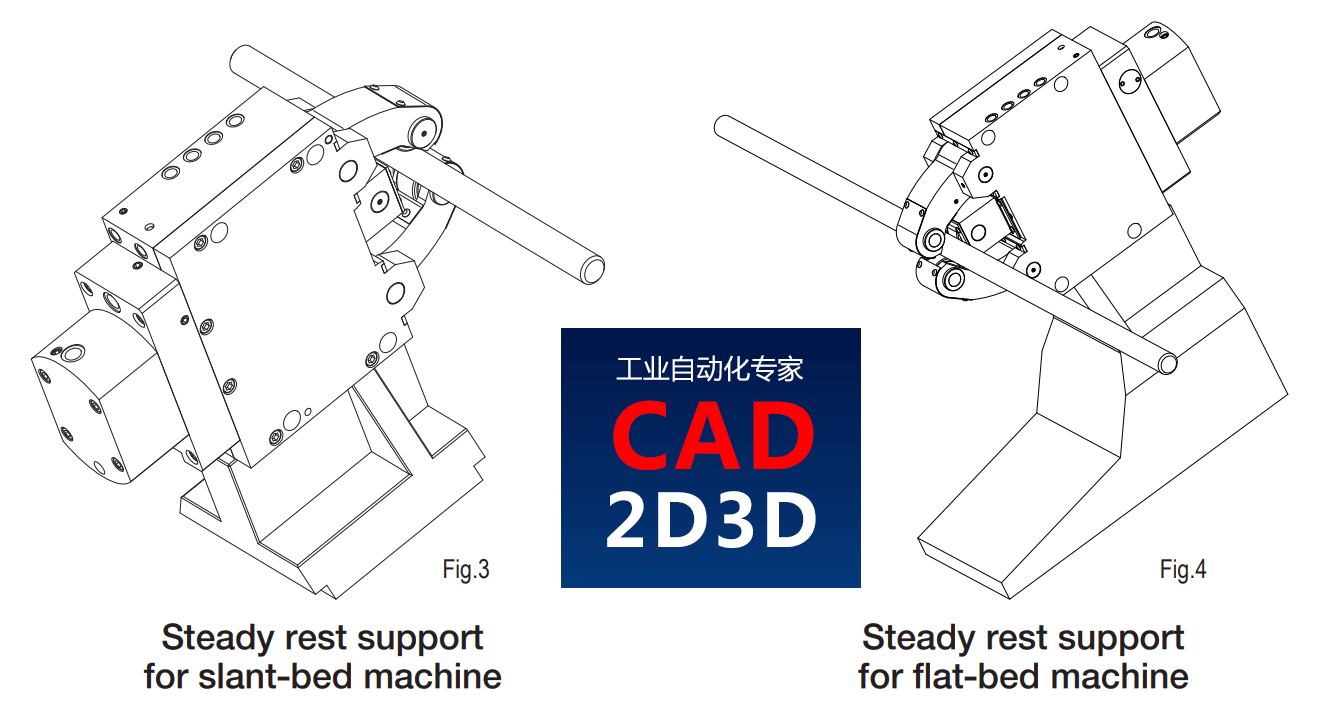

2. 自动心支架原理

三点定心,中心点位置保持不变,可以兼容不同直径的工件定心,比如型号STA5可以实现φ12~φ150mm工件的定心和支撑,具体可参见外形图。

机床用自定心中心架内部构造和规格参数

机床用自定心中心架内部构造和规格参数

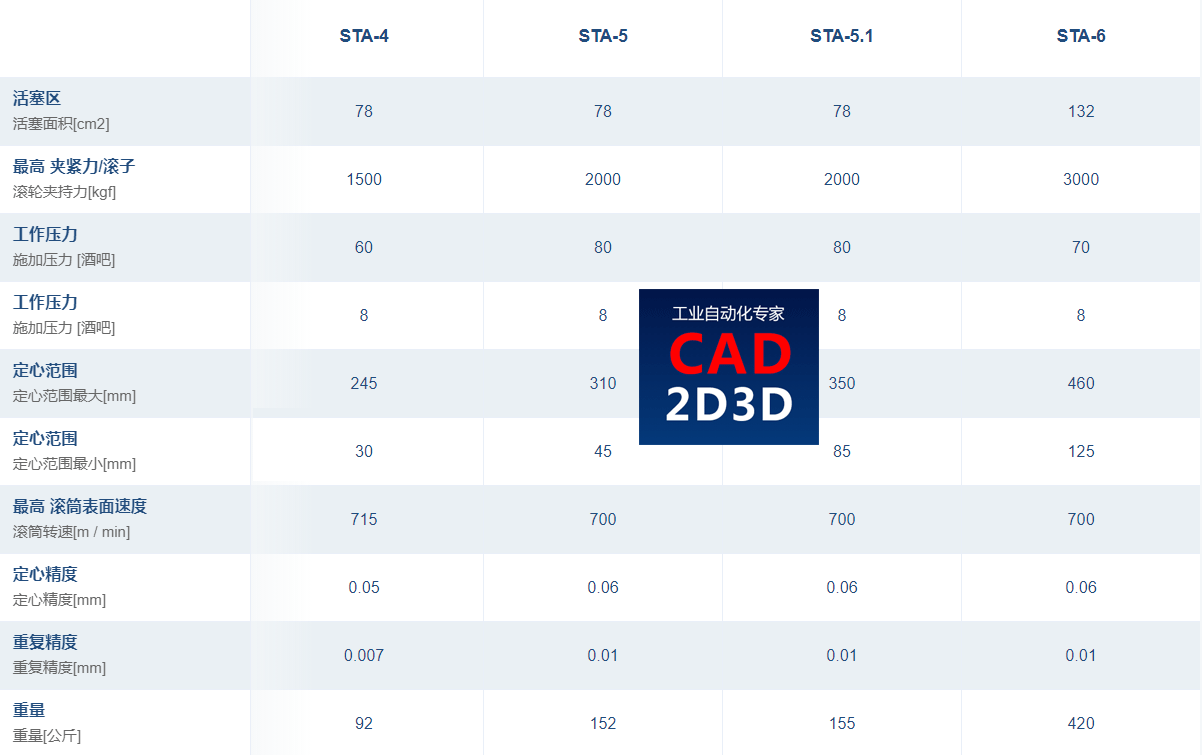

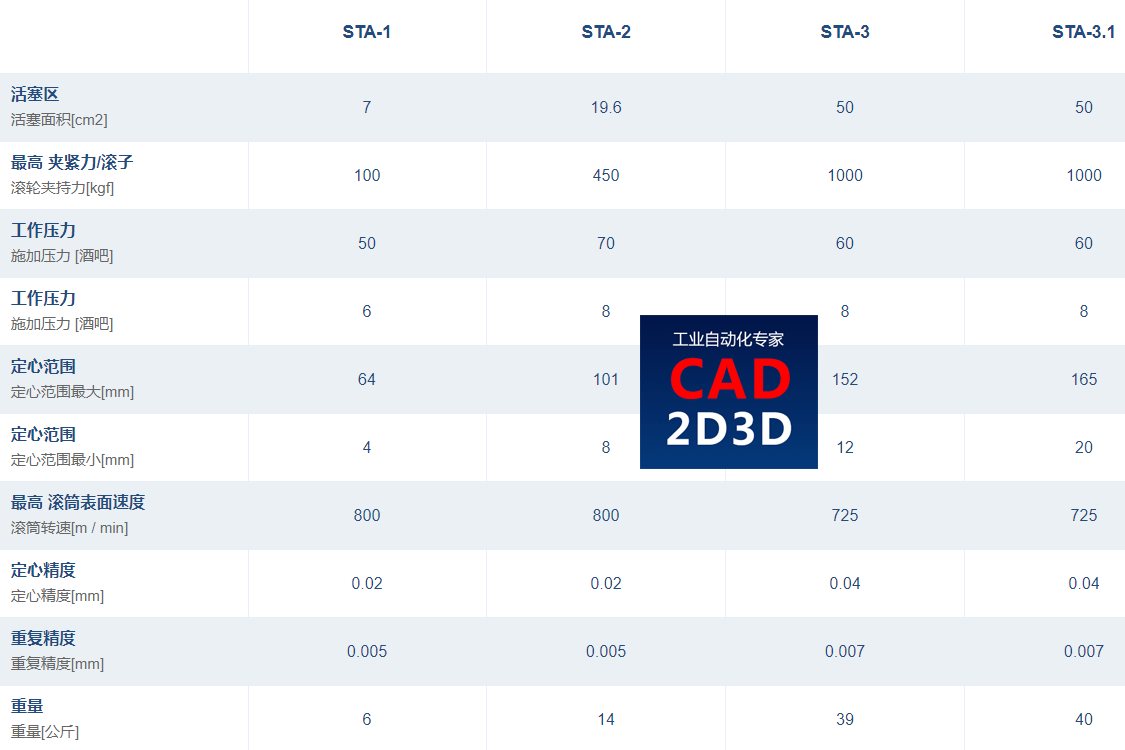

3. 自定心中心架规格参数

机床用自定心中心架内部构造和规格参数

机床用自定心中心架内部构造和规格参数

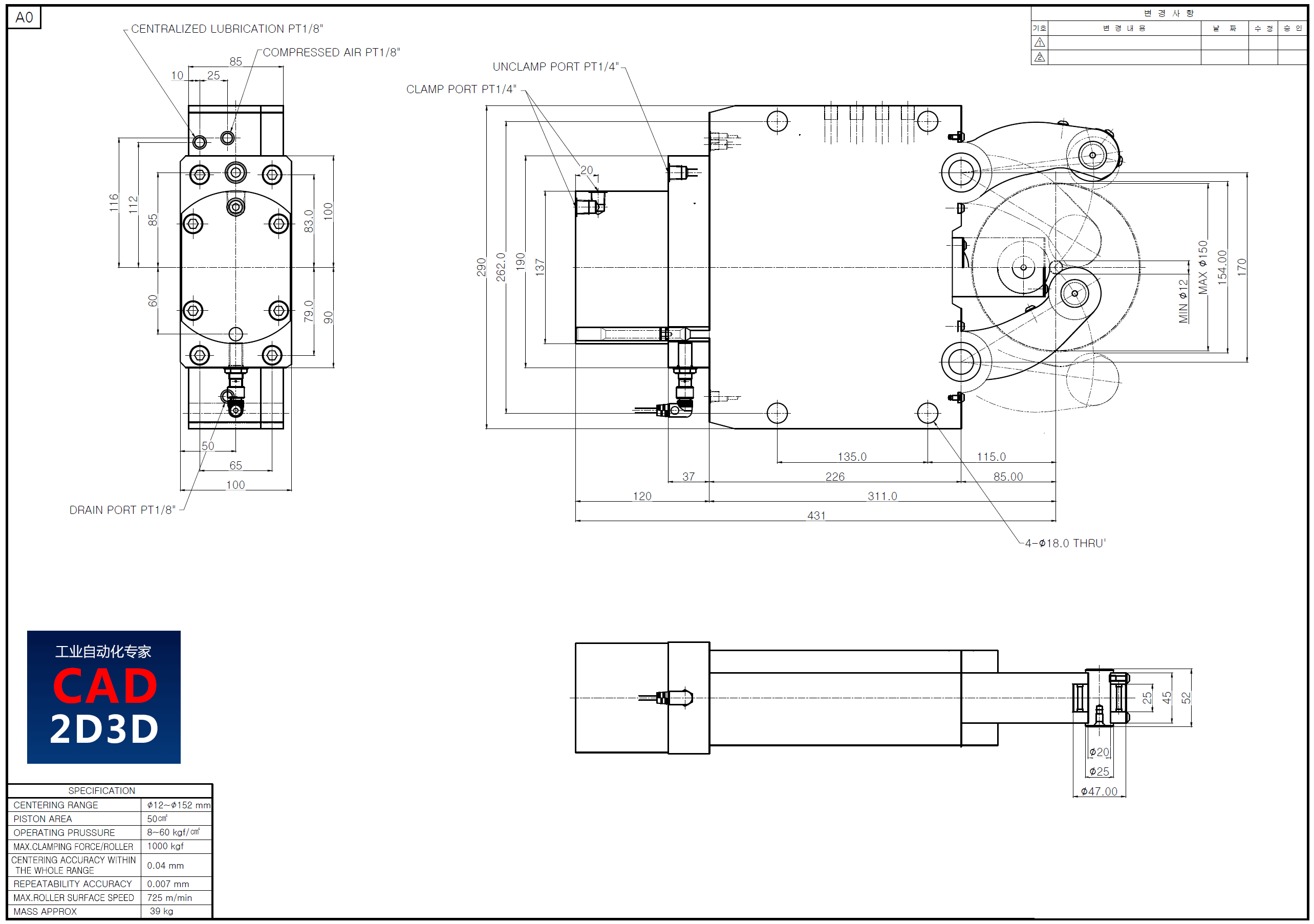

4. 自定心中心架外形图(STA5)

机床用自定心中心架内部构造和规格参数

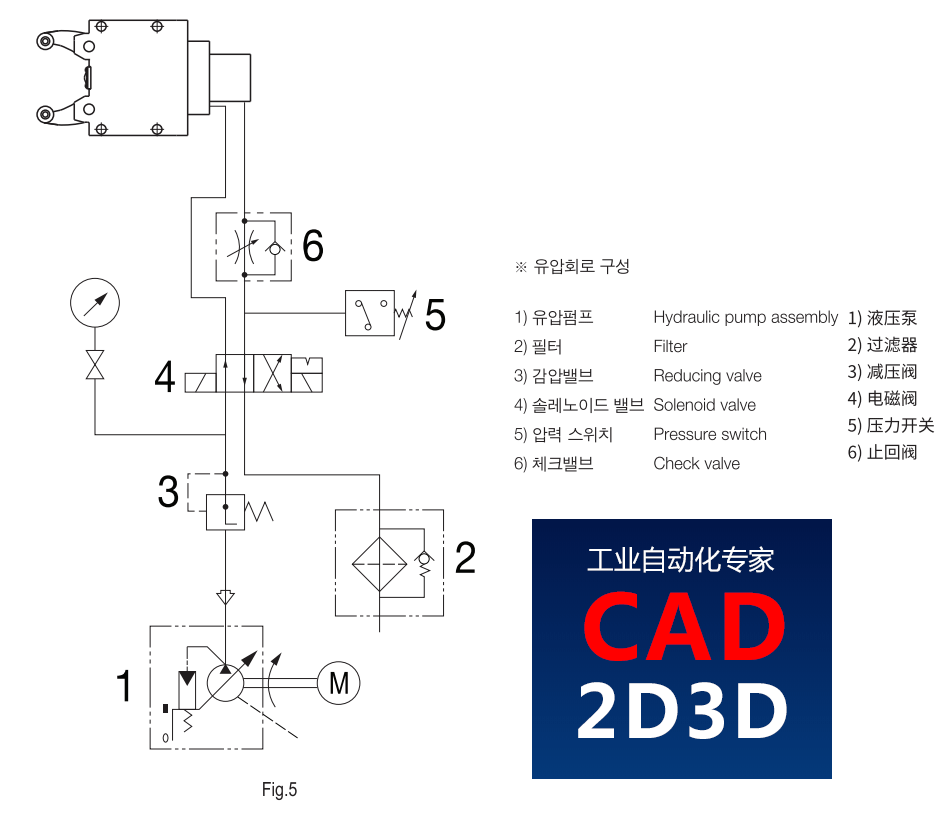

液压管理安装方法

机床用自定心中心架内部构造和规格参数

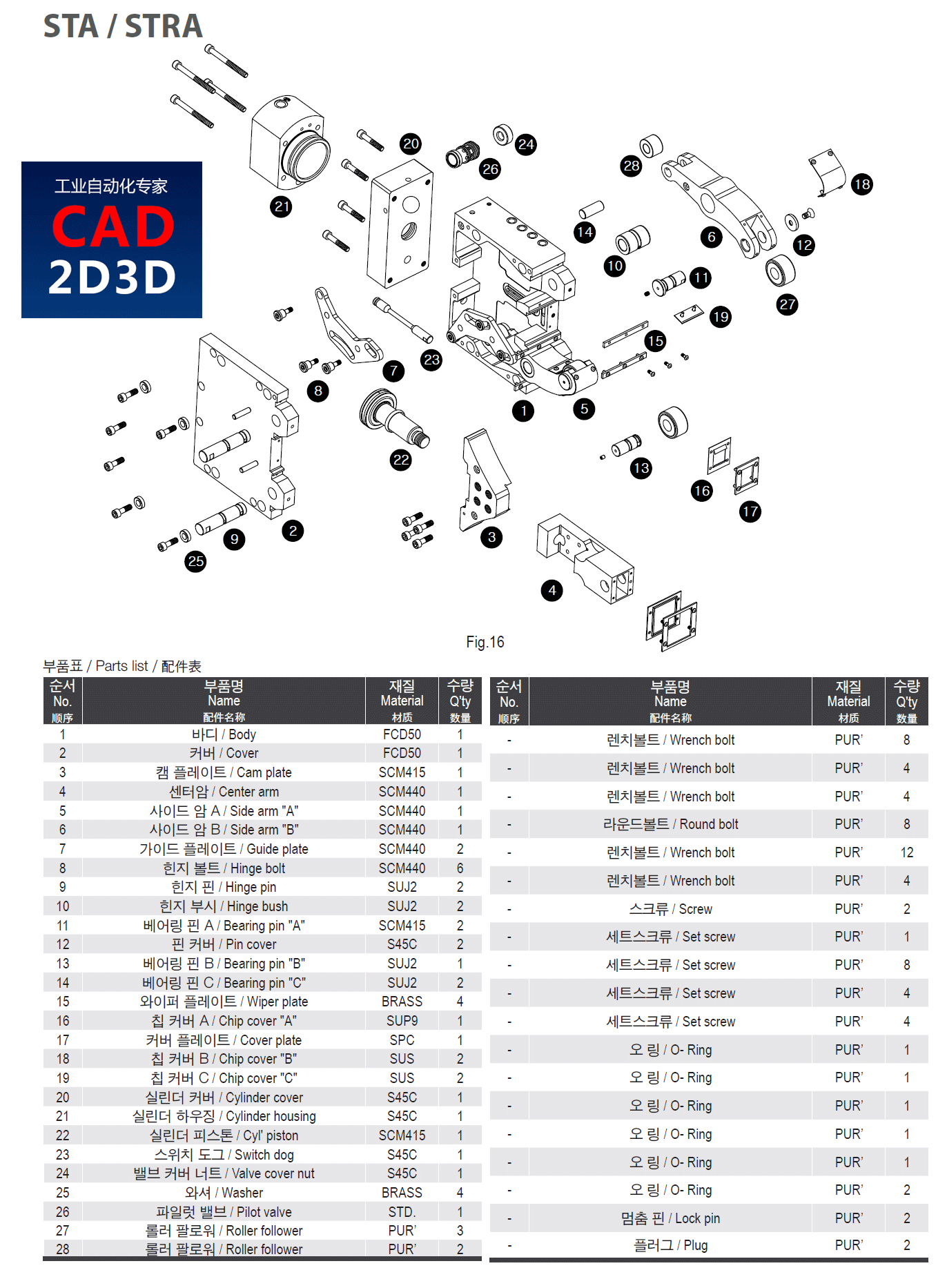

自定心中心架爆炸图及零部件清单

机床用自定心中心架内部构造和规格参数

参考文献:samchully
