内压薄壁壳体的应力分析，圆筒形和球形周向和经向应力计算公式

目录： 技术教程   作者： 尚延伟   日期： 2021/10/28

薄壁壳体是指厚度与直径相比很小的壳体，对于圆柱形壳体，若圆筒的厚度与内径之比≤1/10，称为薄壁圆筒。

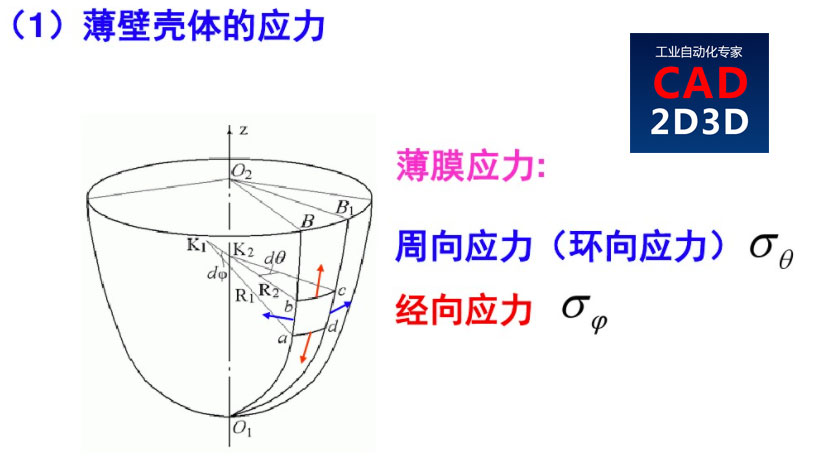

壳体应力分周向应力和经向应力（经纬度）。

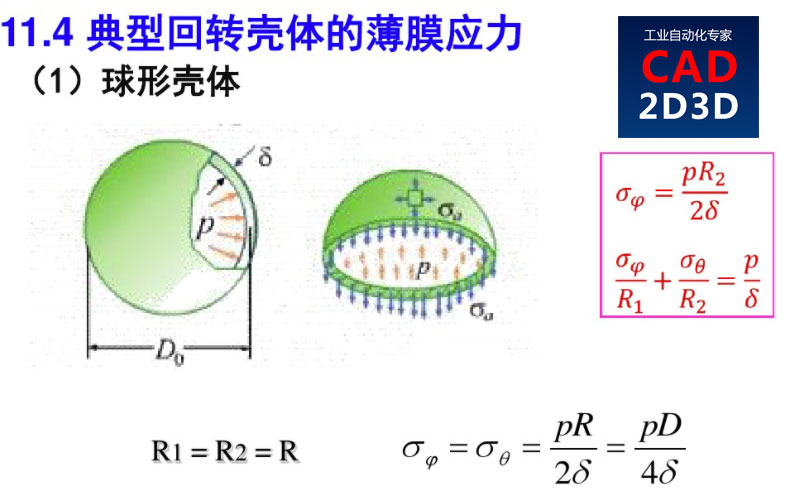

内压薄壁壳体的应力分析，圆筒形和球形周向和经向应力计算公式

内压薄壁壳体的应力分析，圆筒形和球形周向和经向应力计算公式

内压薄壁壳体的应力分析，圆筒形和球形周向和经向应力计算公式

注意：以上公式中的直径D是指厚度中性层处的直径，D=Di+δ=Do-δ，（Di代表内径，Do代表外径）

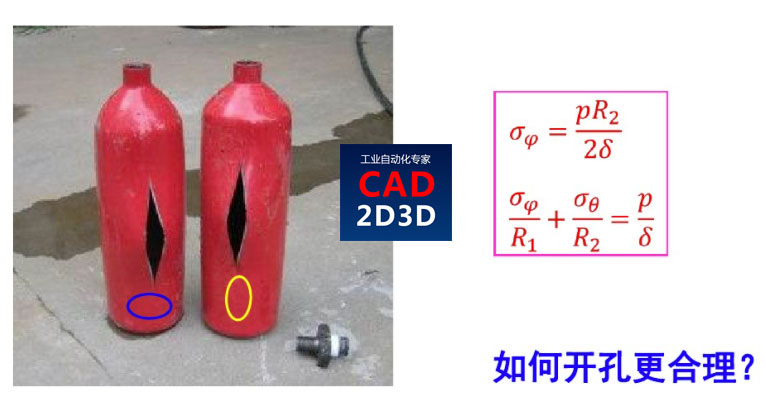

对于筒体，周向应力是经向应力的2倍，壳体开裂大多都是沿纵向开裂。

内压薄壁壳体的应力分析，圆筒形和球形周向和经向应力计算公式

参考文献：https://wenku.baidu.com/view/ceed5b692bf90242a8956bec0975f46526d3a779.html
