刀柄上与主轴配合的地方是锥面,刀柄是用来实现刀具与机床主轴定位的用的中间连接件,拉钉安装在刀柄上,机床主轴内有拉刀装置,拉刀装置会卡主刀柄上的拉钉,拉动刀柄,使之与机床主轴卡紧定位。

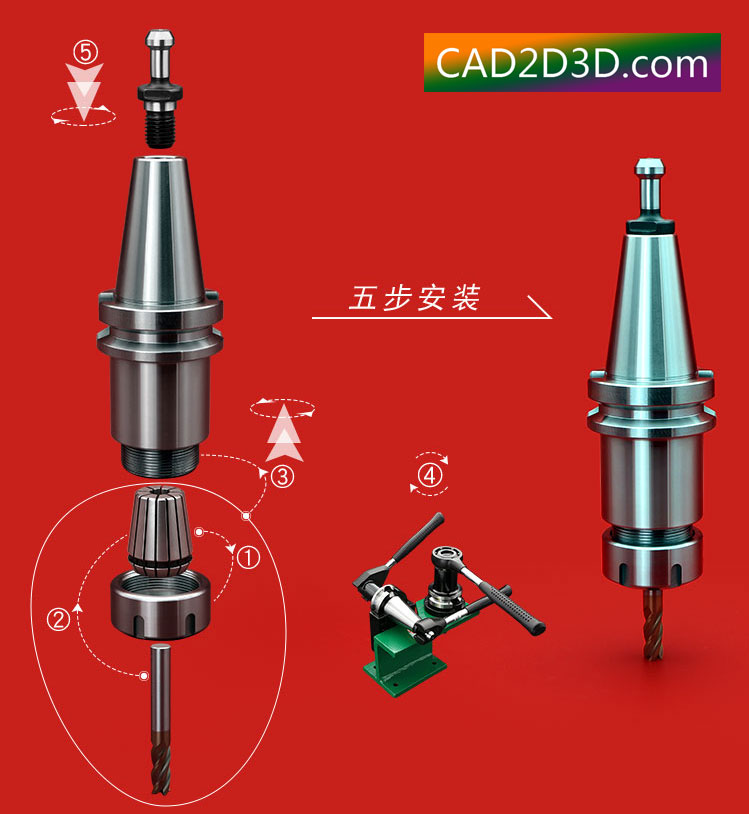

1. 刀具、刀柄、拉钉之间的连接关系如下:

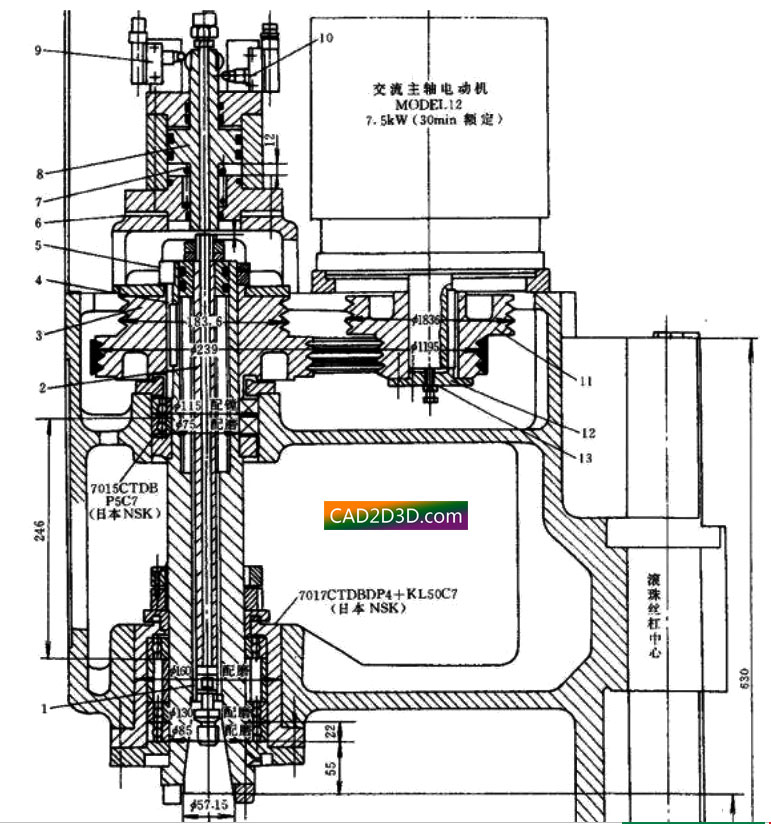

2. 机床主轴拉刀装置:
1-拉钉 2-拉杆 3-带轮 4-碟形弹簧 5-锁紧螺母 6-调整垫 7-螺旋弹簧 8-活塞 9、10-行程开关 11-带轮 12-端盖 13-调整螺钉

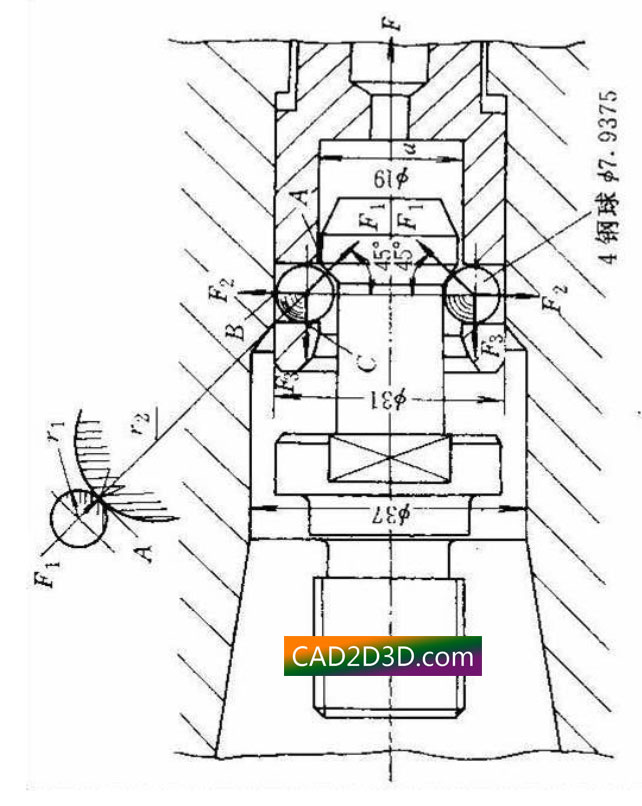

3. 主轴拉刀装置与拉钉卡紧原理
机床主轴拉刀装置的拉紧力是通过上面的蝶形弹簧来提供的,蝶形弹簧带动拉杆网上提,拉杆末端由4颗钢球,随着拉杆上升,钢球会卡到拉钉的凹槽面上,最终依靠圆周方向的4颗钢球实现机床主轴和拉钉的卡紧。
若要换刀,拉刀装置顶部的液压缸向下推动拉杆,带动4颗钢珠下移,最终钢珠缩回,拉刀装置和拉钉脱离。

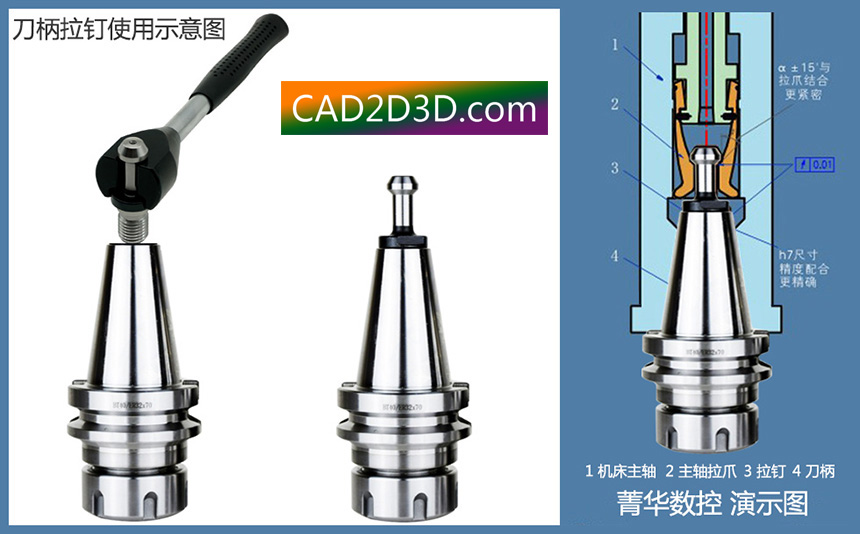

下图是另外一种机床主轴和刀柄卡紧的连接方式。
其工作原理如下:当刀具2装到主轴孔后,其刀柄后部的拉钉3便被送到主轴拉杆的前端,在碟形弹簧的作用下,通过弹性卡爪将刀具拉紧。
