机器人手爪通常由气缸和手指组成,其中如何确定手指尺寸是关键,下面通过SolidWorks有限元分析和理论计算两种方式,分别验证手指是否满足材料力学性能和变形量的要求。
经过检验,两种方式的最终结果相差不大。
机器人手爪示意图:

手指尺寸长200×宽20mm×高10mm,具体尺寸如下图:

1. SolidWorks有限元分析
1.1 有限元设置
首先简化模型,我们只取手指来做受力分析,在SolidWorks有限元分析中,将夹具设置为固定几何体,选择手指端面即可,具体参见下图:

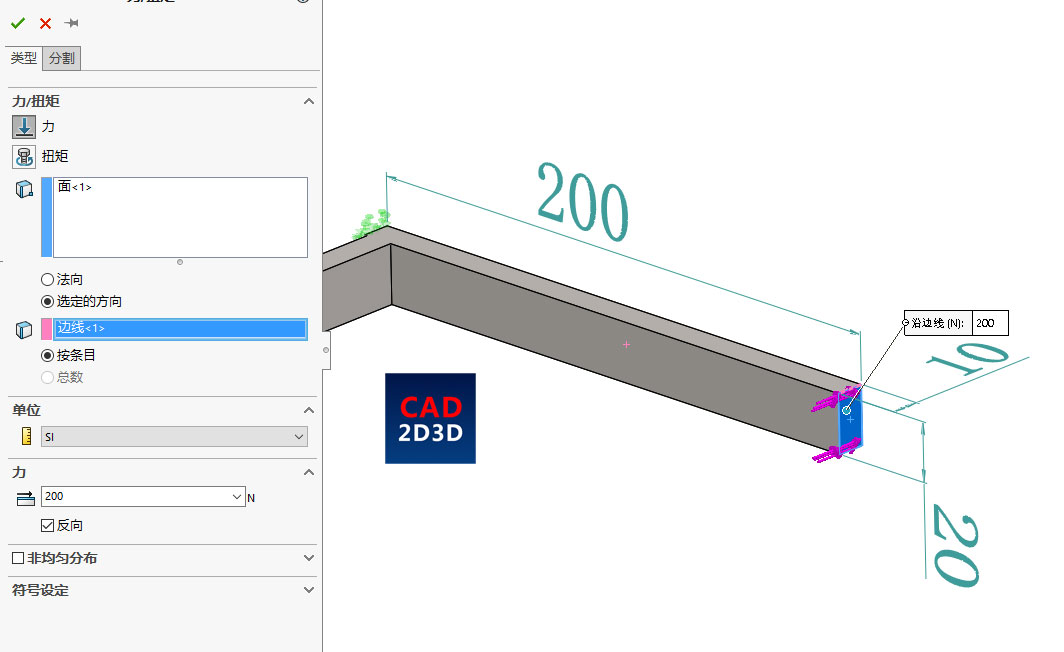

然后设置外部载荷,我们在手指另一端面设置200N的力,具体参见下图:

1.2 有限元分析结果:应力

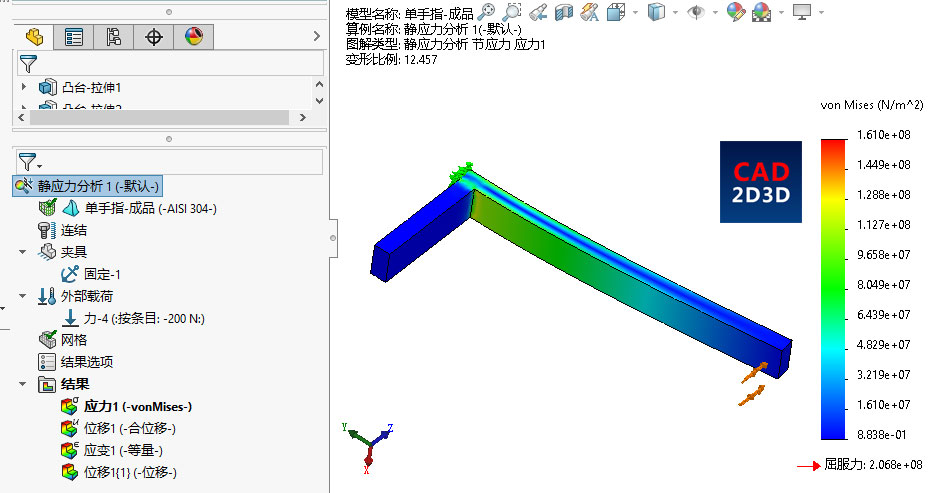

划分网格并运行之后,应力应变结果如下:

应力判定标准,手指应力不能超过材料的许用应力。这里特别强调一下,许用应力不是屈服强度,更不是抗拉强度,关于许用应力请参见 https://www.cad2d3d.com/post-1226.html
通过上图可知,某些区域的应力已经超过材料许用应力,这时候就需要对这些特定区域进行优化,比如增加圆角、增加厚度、更换材料等方式。
1.3 有限元分析结果:应变
通过SolidWorks有限元分析,可以直接得到应变结果,应变为1.6mm,具体如下图所示:

有限元分析不是准确的计算,其分析结果受你设置的限定条件约束,你限定的条件越准确,有限元分析结果越准确。
2. 理论计算
手指相当于一个悬臂梁,材料力学对悬臂梁的挠度有专门的计算公式。

挠度计算公式:yB=-Pl3/3EI,其中E是材料的弹性模量,I是惯性矩,I=bh3/12。
材料选用304,E=1.9×1011pa,b=20mm,h=10mm,将上述数值带入挠度计算公式,经计算挠度yB=1.68mm,和有限元分析的应变1.6mm,相差不大。
通过上述分析可知,一个长200×宽20mm×高10mm的手指,给末端施加200N的力时,变形量为1.68mm。
作者:尚延伟
