压机快速换模系统构成、换模流程、选型方法详解

目录： 装置装备   作者： 尚延伟   日期： 2020/10/13

由传统的手动螺栓压紧变更为自动夹模器压紧，通过采用举模器和移模臂，实现模具在冲压机上安全地进行搬入/搬出，能大幅缩短冲压机的换模时间，实现半个小时内完成模具更换。

适用于冲压机和锻压机（1200℃热模锻）

1. 快速换模系统构成

快速换模系统主要由移栽臂、举模器、夹模器、油压单元、控制系统组成。

压机快速换模系统构成、换模流程、选型方法详解

压机快速换模系统构成、换模流程、选型方法详解

2. 快速换模流程

搬入模具——模具移入压机内——锁紧模具

压机快速换模系统构成、换模流程、选型方法详解

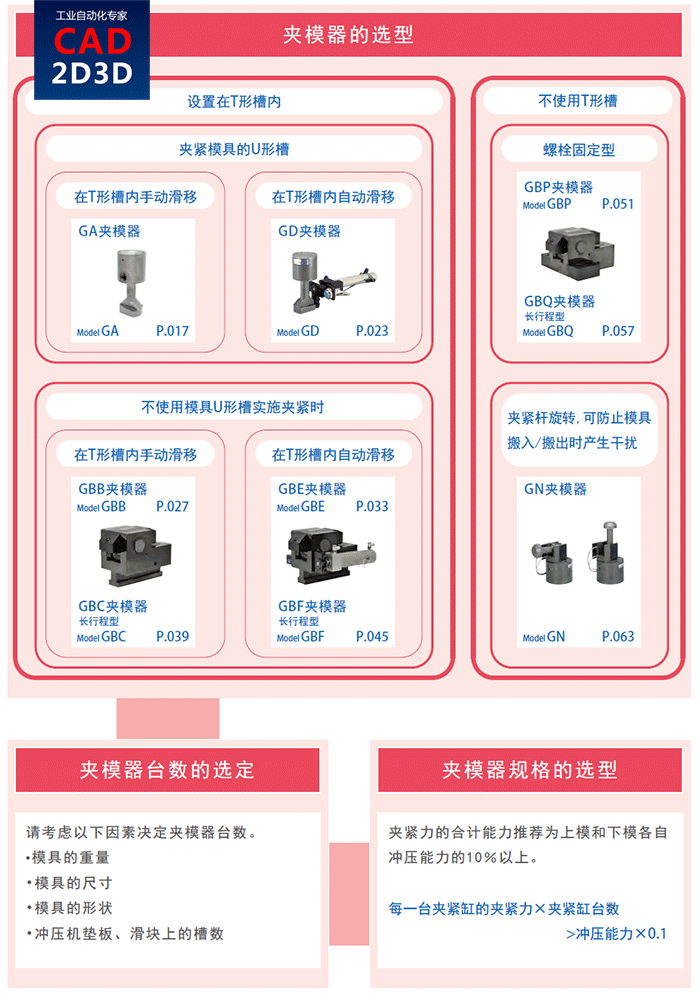

3. 夹模器的选型

压机快速换模系统构成、换模流程、选型方法详解

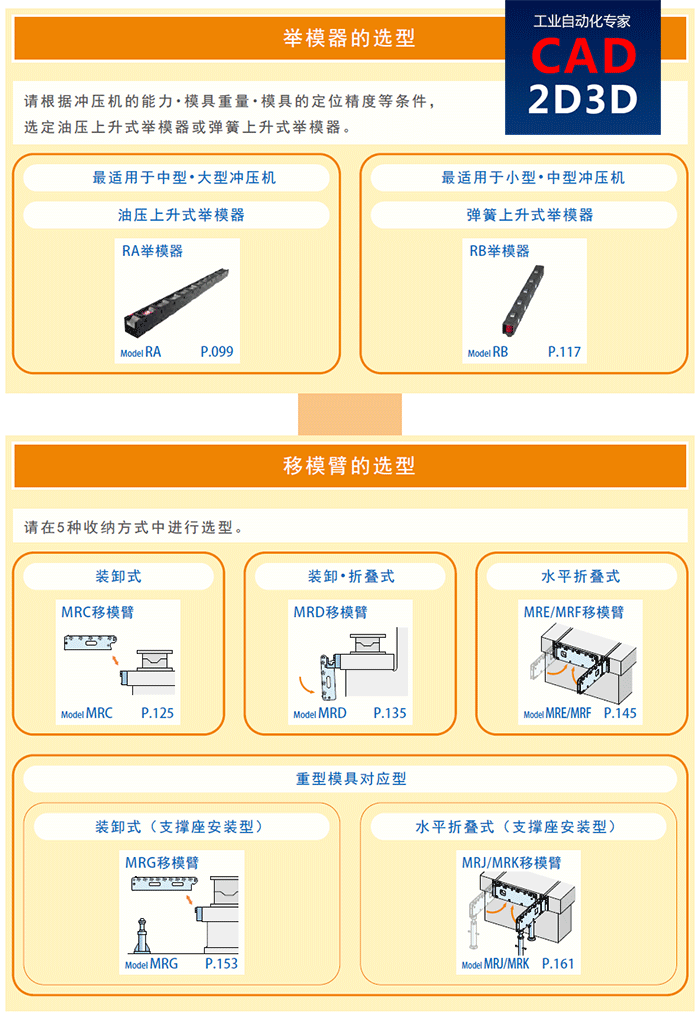

4. 举模器的选型

中大型压机选用油压上升举模器，小型压机采用弹簧上升式举模器。

压机快速换模系统构成、换模流程、选型方法详解

5. 系统构成实例

压机快速换模系统构成、换模流程、选型方法详解

参考文献：kosmek
