化工装置及管道不光会涉及到保温绝热，还会经常遇到伴热要求。

管道伴热在工业生产和日常生活中起着至关重要的作用，其主要原因有以下几点：

1 维持介质温度稳定

1.1 防止介质凝固或结晶

在生产实践中，一些易凝结的介质（如原油、重油等）在管路输送过程中，由于温度逐渐降低，粘度会逐渐增大，甚至会凝固，严重影响生产。管道伴热可以维持这些介质在管道内的温度，防止其凝固或结晶，从而确保生产的正常进行。

1.2 满足工艺需求

在某些工艺过程中，需要维持管道内介质的温度在一定范围内，以满足化学反应、物质分离等工艺需求。管道伴热可以提供必要的热量，确保介质温度的稳定。

2 保障管道输送系统正常运行

2.1 防止管道堵塞

管道伴热可以防止管内液体或浆料因低温凝固而堵塞管线，确保管道输送系统的畅通无阻。

2.2 避免安全隐患

在恶劣的环境条件下（如寒冷的冬季或户外暴露在低温环境中），管道内介质的温度易受外界环境的影响，容易发生凝固或结晶，甚至管道本身会因温度变化而产生热胀冷缩，导致管道的破裂和泄漏。管道伴热可以有效地防止这些问题的发生，保障管道输送系统的安全运行。

3 提高能效和节能效果

3.1 减少热量散失

在输送高温介质时，管道伴热可以减少热量的散失，降低能源消耗，提高能效。

3.2 降低能源消耗

在输送低温介质时，管道伴热可以减少外界热量对管道的影响，实现节能效果。一些管道伴热系统（如电伴热）具有自动调节加热功率的功能，当温度达到设定值时，会自动降低功率或停止加热，从而避免能源的浪费。

4 广泛应用场景

4.1 工业领域：

在石油化工、制药、食品加工等行业中，管道伴热被广泛应用于维持介质温度稳定、防止管道堵塞、提高生产效率等方面。

4.2 建筑领域：

在建筑领域，管道伴热主要用于采暖和热水管道保温，确保室内的温暖舒适和热水的稳定供应。

综上所述，管道伴热是为了保持管道内介质的温度稳定、保障管道输送系统的正常运行、提高能效和节能效果以及满足广泛应用场景的需求而采用的恒温或加热方式。

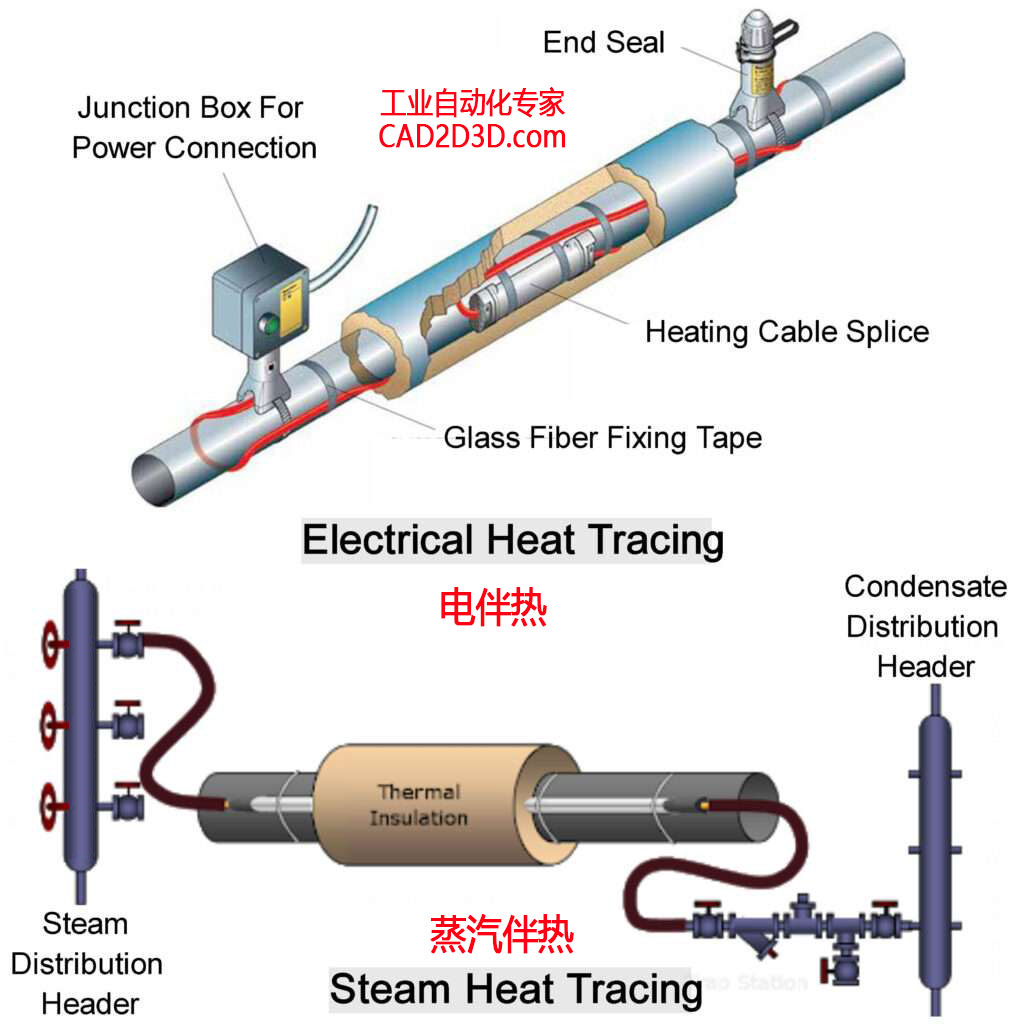

管道伴热的方法有电伴热和蒸汽伴热。电伴热和蒸汽伴热的原理及示意图如下图所示：

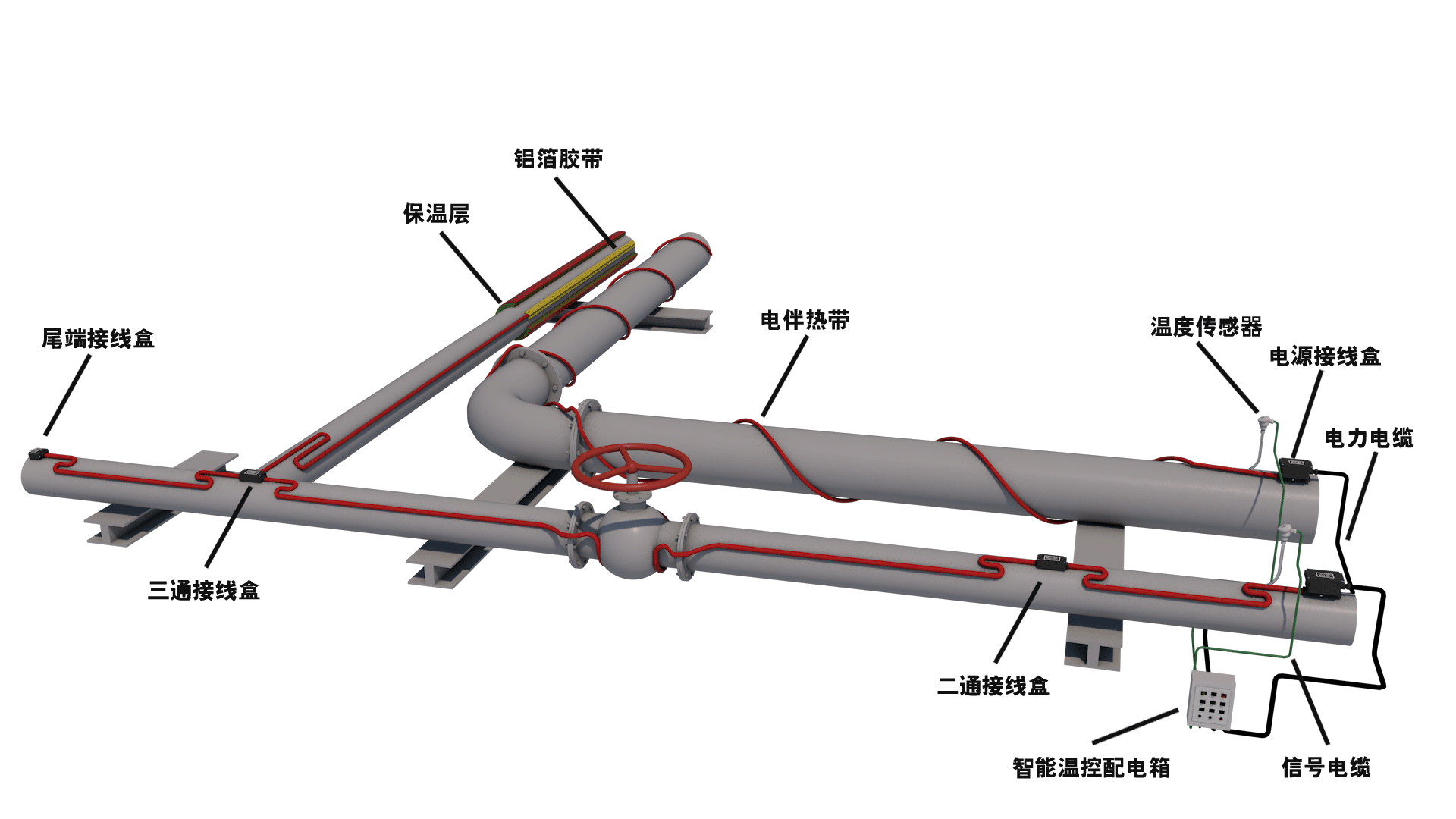

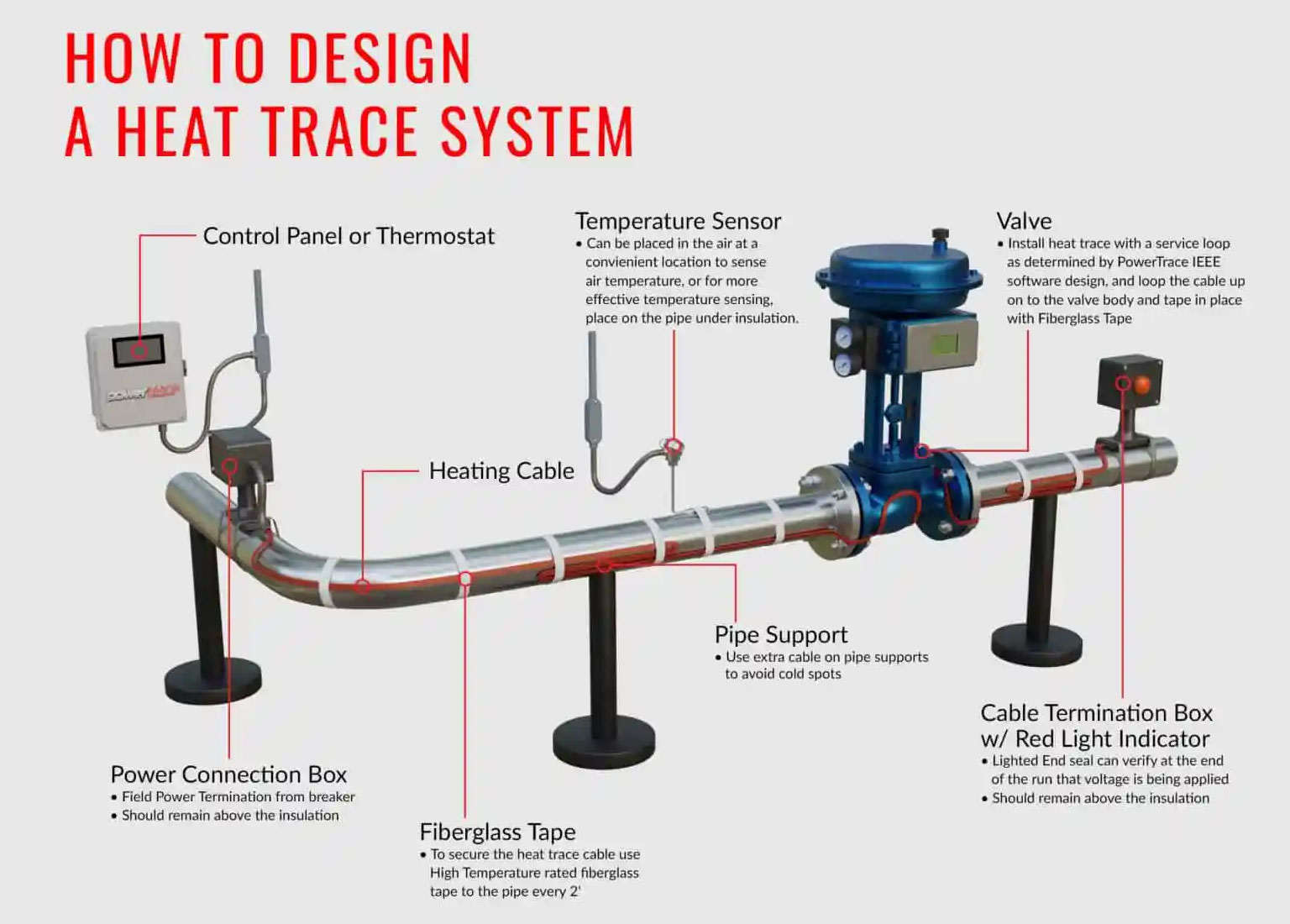

5 电伴热优缺点

电伴热优点：

升温速度快，操作方便：

• 电伴热系统可以快速升温，为管道提供所需的热量。
• 操作简便，可以通过远程控制或自动调节来实现温度控制。

温度可控程度高：

• 电伴热系统具有精确的温度控制能力，能够确保管道温度保持在设定的范围内。
• 可以根据实际需求调节加热功率，实现按需加热。

安装方便，对复杂管线伴热容易实现：

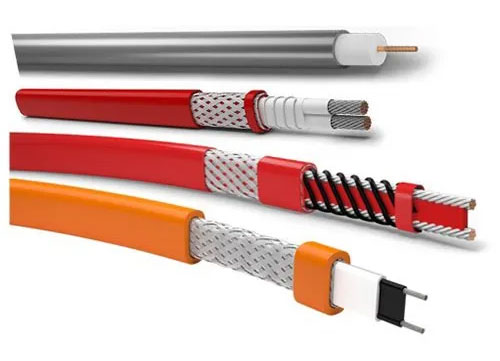

• 电伴热带可以按照管道的形状和尺寸进行剪裁和安装，实现紧密贴合。
• 适用于直管、弯管以及复杂结构的管道，安装简便快捷。

高效节能：

• 电伴热系统具有自调节加热特性和智能化控制，能够有效避免能源浪费。
• 与传统的蒸汽或热水伴热方式相比，电伴热在热效率上具有明显优势，能够显著降低能耗。

安全可靠：

• 电伴热带具有过热保护、防爆等安全特性，能够在恶劣环境下稳定工作。
• 系统具有智能化控制功能，可以实时监测和调节温度，提高安全性。

维护简便：

• 电伴热带的安装和维护较为简单，无需复杂工具和专业人员。
• 降低了维护成本和周期，提高了系统的可靠性和稳定性。

适用范围广：

• 电伴热技术被广泛应用于化工、石油、制药、建筑等多个领域。
• 适用于各种管道、容器等设备的加热保温和防冻保护。

电伴热缺点：

线路不宜过长：

• 电伴热的线路过长会增加电控点和控制回路，给维护带来不便。
• 长线路可能导致电能损耗增加，降低系统效率。

可控温度范围受限：

• 电伴热带的可控温度范围由其材料决定，不能超限使用。
• 需要根据实际需求选择合适的电伴热带型号和规格。

成本较高：

• 电伴热带的一次性投资可能较高，特别是对于长距离或复杂管线的伴热需求。
• 运行成本也相对较高，需要考虑电能消耗和维护费用。

对使用环境有要求：

• 电伴热带需要良好的绝缘和接地保护，以防止电气故障和触电危险。
• 在潮湿、腐蚀等恶劣环境下使用时，需要采取额外的防护措施。

综上所述，管道电伴热具有升温速度快、温度可控程度高、安装方便、高效节能、安全可靠、维护简便以及适用范围广等优点。但同时也存在线路不宜过长、可控温度范围受限、成本较高以及对使用环境有要求等缺点。在选择管道电伴热时，需要根据实际需求和环境条件进行综合考虑。

6 管道蒸汽伴热优缺点

管道蒸汽伴热的优点

热效率高：

• 蒸汽作为热媒，其温度高，能够迅速加热管道内的介质。
• 蒸汽在管道内的流速较大，有助于节省管材和散热器的数量。

系统灵活性高：

• 蒸汽采暖系统可根据需要调节蒸汽的供应量和温度，实现灵活控制。

缺点

卫生条件较差：

• 蒸汽管道和散热器表面温度高，灰尘容易积聚并产生升华现象，可能产生异味，影响室内空气质量。
• 高温蒸汽可能烫伤人员，需要采取额外的安全措施。

维修量大：

• 由于蒸汽采暖系统的热惰性较小，室温随供暖间歇波动较大，骤冷骤热易使管件和散热器连接处泄漏，增加维修量。

热损失大：

• 因系统的泄漏、锅炉运行时的排污、疏水器漏汽、凝结水回收率低等因素，蒸汽采暖系统的无效热损失较大。

噪声问题：

• 蒸汽在管道内流动时可能产生噪声，特别是当管道坡度设置不当时，会产生水击噪声，严重时可能破坏管道系统和设备。

对管材要求高：

• 由于蒸汽温度高，对管材的耐高温性能和耐腐蚀性能要求较高，增加了材料成本。

综上所述，管道蒸汽热在热效率高、升温速度快、适用于高层建筑和系统灵活性高等方面具有优势，但同时也存在卫生条件差、室内空气干燥、维修量大、热损失大、噪声问题以及对管材要求高等缺点。在选择管道蒸汽热时，需要综合考虑这些因素，并根据实际需求和环境条件进行权衡。
