1 定义

闸阀和截止阀应为OS&Y（外螺纹阀杆及阀轭）结构形式。

OS&Y 全称 Outside Screw and Yoke，旋转阀门手轮打开阀门时，阀杆会提升

OS&Y闸阀规格参数示例：ASME B16.10, API 602, ASTM A182-F304, TRIM.15-HF, CL150, BB,OS&Y

与OS&Y相对应的还有IS&Y，IS&Y全称 Iutside Screw and Yoke，旋转阀门手轮打开阀门时，阀杆不会提升。

2 内部构造及差异对比

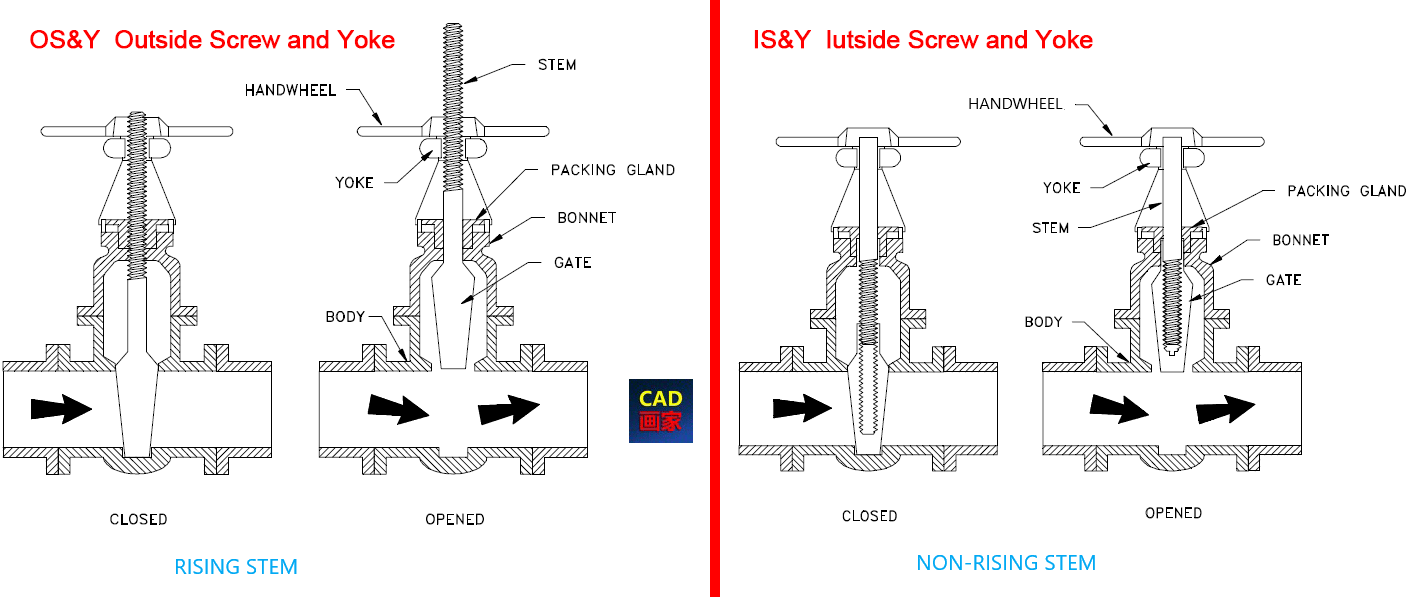

下面是OS&Y和IS&Y阀门内部构造图，左边是OS&Y闸阀，右边是IS&Y闸阀。

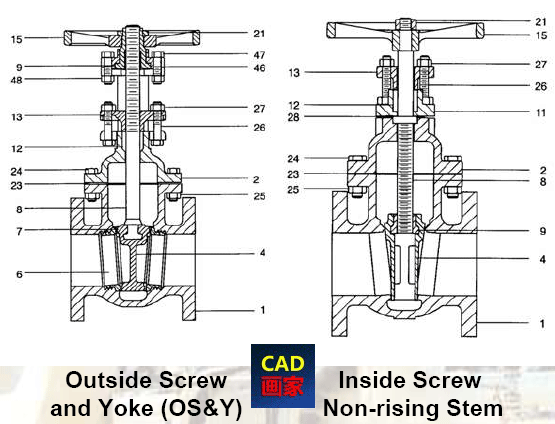

3 OS&Y和IS&Y阀门原理图

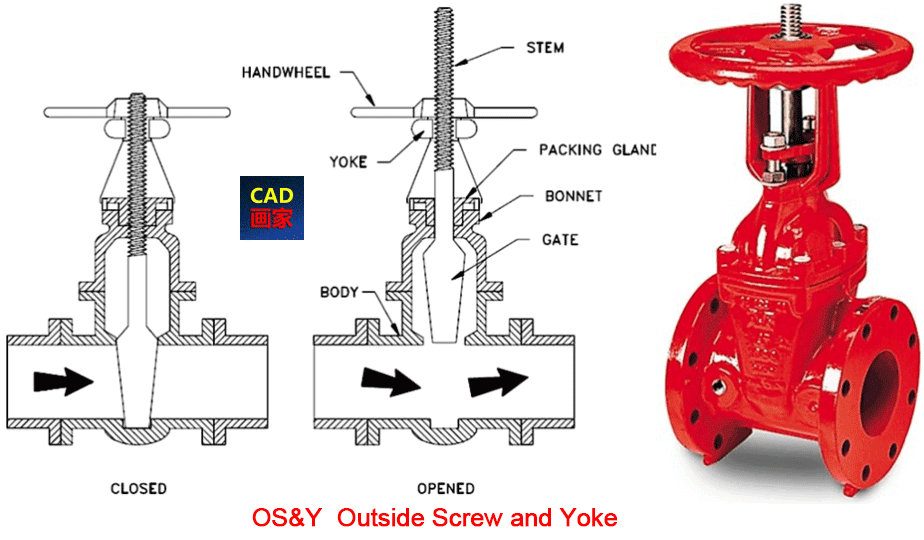

4 OS&Y阀门内部构造及实物图

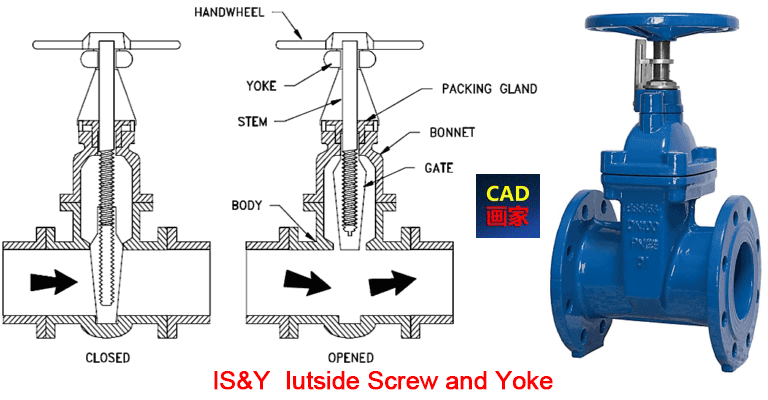

5 IS&Y阀门内部构造及实物图

6 结论

OS&Y 开关阀时，阀杆会有升降动作，通过阀杆位置，可以指示阀门开关状态，OS&Y 也是阀门应用最多的一直阀杆结构型式。

IS&Y 阀杆会跟介质接触，IS&Y常用于空间有限、并且介质不会对阀杆造成腐蚀或磨损的场合。
