GB/T 324 焊缝符号表示法,标准没有给出焊缝符号标注方法参考示例,看完之后一脸懵逼。很多标准都是写给专业的人看的,默认你是有一定基础的人,这对刚入门的人来说实在是太不友好了。

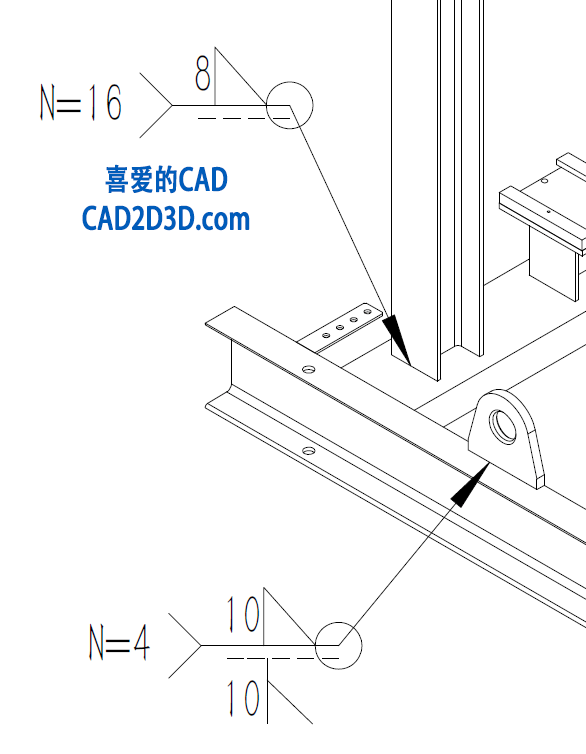

刚在看同事出的图纸,同事在焊缝符号指引线箭尾标注了 “N=16”,我问他这是什么意思,他说这是代表相同焊缝的数量,这种标注样式对吗?

图 1 同事图纸焊缝标注样式

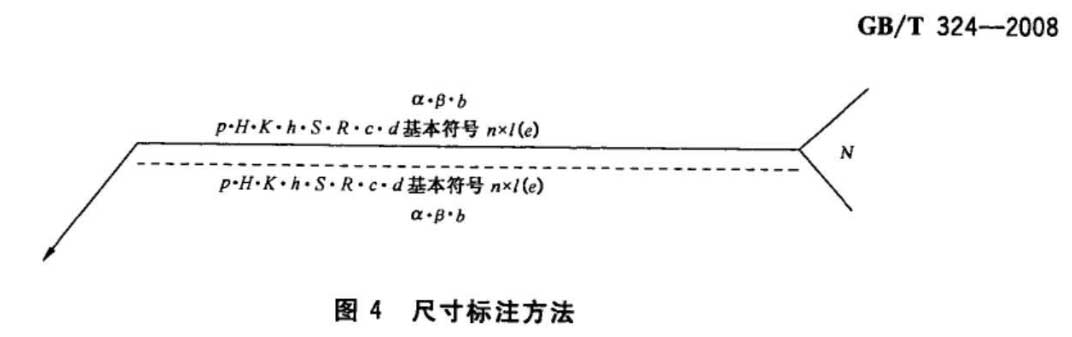

随后我又看了一下 GB/T 324 焊缝符号表示法,里面写的也是模棱两可,其中标准里的 图 4 尺寸标注方法 更是让我一头雾水,比如 α·β·b 是按照一行的形式写的吗?α·β·b 之间的点 “·” 也需要写上吗?此标准里没有给参考的示例,每个人的理解和想法都不一样,标注出来的焊缝符号可能也是千差万别,如果这样的话,标准还有意义吗?

GB/T 324 6.2 标注规则:
尺寸的标注方法参见图4。
- 横向尺寸标注在基本符号的左侧;
- 纵向尺寸标注在基本符号的右侧;
- 坡口角度、坡口面角度、根部间隙标注在基本符号的上侧或下侧;
- 相同焊缝数量标注在尾部;
- 当尺寸较多不易分辨时,可在尺寸数据前标注相应的尺寸符号。
当箭头线方向改变时,上述规则不变。
GB/T 324 附录 A.2.2.4 尾部标注内容的次序:
尾部需要标注的内容较多时,可参照如下次序排列:
- 相同焊缝数量;
- 焊接方法代号(按照GB/T5185规定);
- 缺欠质量等级(按照GB/T 19418规定);
- 焊接位置(按照GB/T16672规定);
- 焊接材料(如按照相关焊接材料标准);
- 其他。
每个款项应用斜线 “/” 分开。
没办法,我只好参考专业人员的示例了。我找了一张某设计院出的图纸,设计院的图纸非常专业,可信度很高,值得我们学习借鉴,下面是图纸上展示的焊缝标注实例。

图 2 设计院图纸焊缝标注实例 1
设计院图纸焊缝标注实例 1 右上角的焊缝参数(50°+5+141/121)说明:
- 50°:表示破口角度,带钝边 V 形坡口的夹角为 50°;
- 5:表示根部间隙(作者不确定,下面还有一个尺寸7是什么意思?跟5有冲突啊);
- 141/121:这是焊接方法的组合代号(依据 GB/T 5185),141 代表钨极惰性气体保护焊(TIG 焊),通常用于打底焊;121 代表埋弧焊(SAW),通常用于盖面焊;
- 虚线侧 ┗┛ 代表箭头背面尾塞焊缝(塞焊缝或槽焊缝示意图及实物展示,详见:https://www.cad2d3d.com/post-2330.html)。

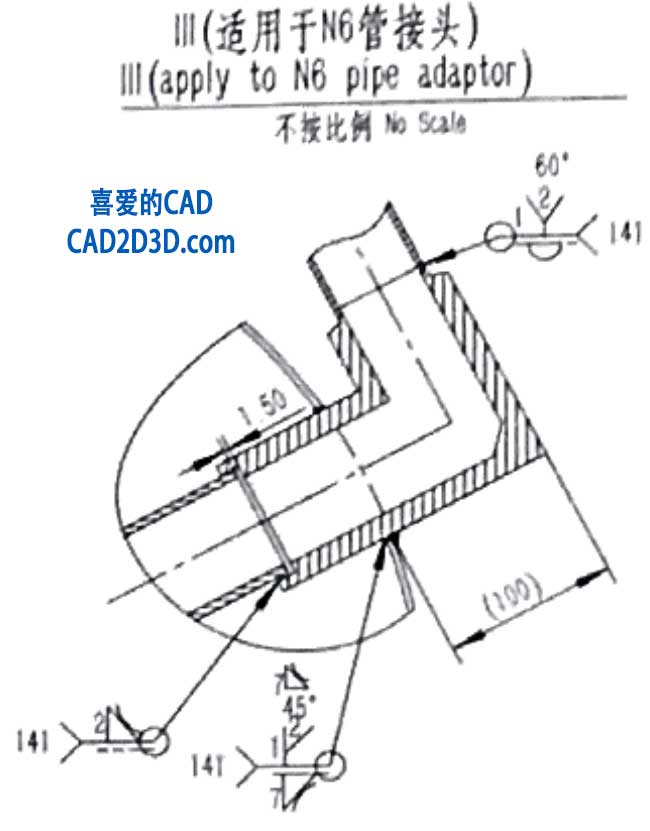

图 3 设计院图纸焊缝标注实例 2
设计院图纸焊缝标注实例 2 下方右侧的焊缝参数说明:
- 45°:表示破口角度
- 2:表示根部间隙
- 1:表示焊缝高度(作者不确定,是焊脚尺寸K吗?)
- 7:表示角焊缝高度
- 141:表示焊接方法
- 虚线侧封底焊缝
随后我又找了一下 GB/T 324 对应的原版 ISO 标准 ISO 2552,在标准附录 A 中给出了焊接符号标注示例,具体见下图:

图 4 ISO 2553 Annex A 焊接符号标注示例
The examples given in Annex A are illustrative only and are intended to demonstrate the proper application of drawing principles. They are not intended to represent good design practices, or to replace code or specification requirements. 本附录中的示例仅为说明性内容,旨在演示绘图原则的正确应用。这些示例并非代表良好的设计实践,也不能替代规范或技术要求。
Figure A.1 shows examples of comprehensive welding symbols showing the location of weld elements. 图 A.1 展示了综合焊接符号的示例,标注出了焊缝各要素的位置。
图中关键点:
- elementary symbol (fillet weld)→ 基础符号(角焊缝)
- supplementary symbol (concave fillet weld contour, field weld, weld-all-around)→ 补充符号(凹面角焊缝外形、现场焊缝、环绕焊缝)
- complementary information (shielded metal arc welding (SMAW)/process 111 in accordance with ISO 4063)→ 补充信息(手工电弧焊(SMAW)/ 符合 ISO 4063 的工艺 111)
- dimensions (5 mm nominal throat thickness intermittent fillet weld, composing 4 weld elements 100 mm in length with 200 mm spacing between elements)→ 尺寸(焊缝高度 5mm 的断续角焊缝,包含 4 段焊缝,每段长100mm,焊缝间距 200mm)
- tail→ 尾部
- 6a. reference line (continuous)→ 基准线(实线)
- 6b. dashed line (system A only)→ 虚线(仅系统 A 使用)
GB/T 324 是 ISO 2553 的修改版(MOD),在焊缝标注样式上两者差异很大,在看国外图纸时要小心一点。
另外关于基本焊接符号,我找了一些老外画的示意图,非常直观明了,供参考学习,详见下图:

图 5 基本焊接符号图示

图 6 基本焊接符号图示
最后,回到文章开头提到的同事在焊缝符号指引线箭尾标注的 “N=16”,很显然此标注方法是不对的,正确的标注是直接在箭尾标注数字 “16” 即可,不能加 "N="。
转载请注明:
文章作者: 尚延伟 原文链接:https://www.cad2d3d.com/post-2329.html
