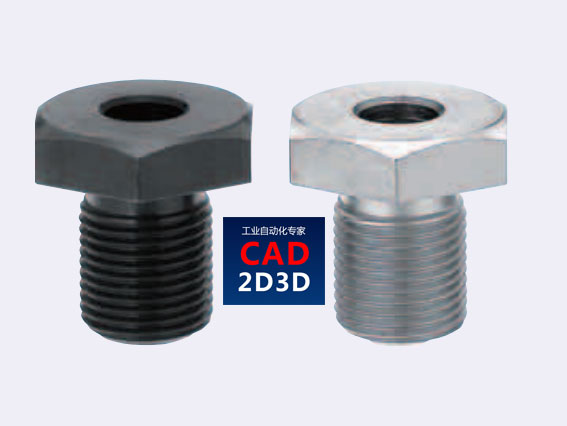

调整螺栓和调整螺丝可对板进行水平调整和高度调整。调整螺栓上头是外六角头,而调整螺丝上头是内六角头。

调整螺栓规格M8~M30,长度20~50mm。

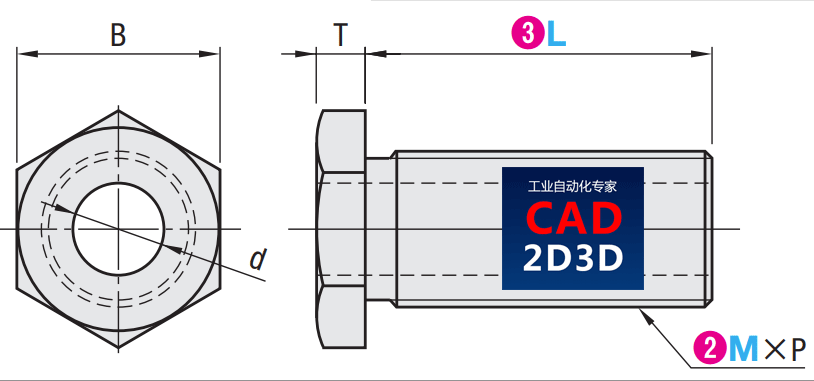

调整螺栓规格尺寸:

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

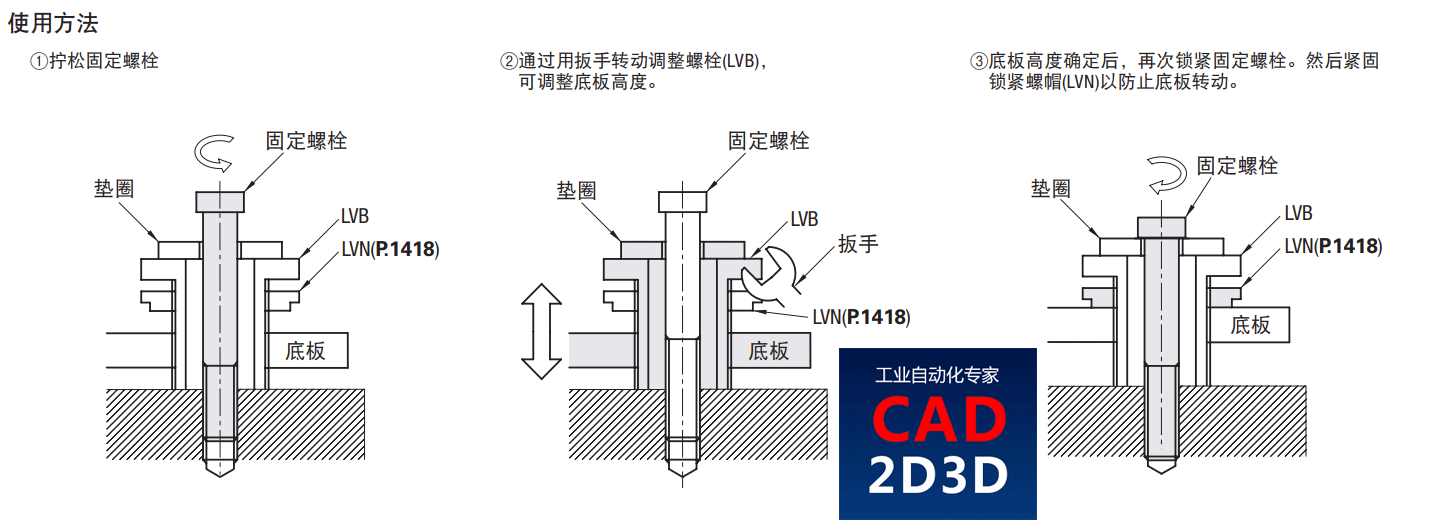

调整螺栓的使用方法:

  • 拧松固定螺栓
  • 通过扳手转筒调整螺栓,进而调整底板的高度
  • 底板高度调整后,再次拧紧固定螺栓,然后紧固螺帽,以防止底板转动。

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

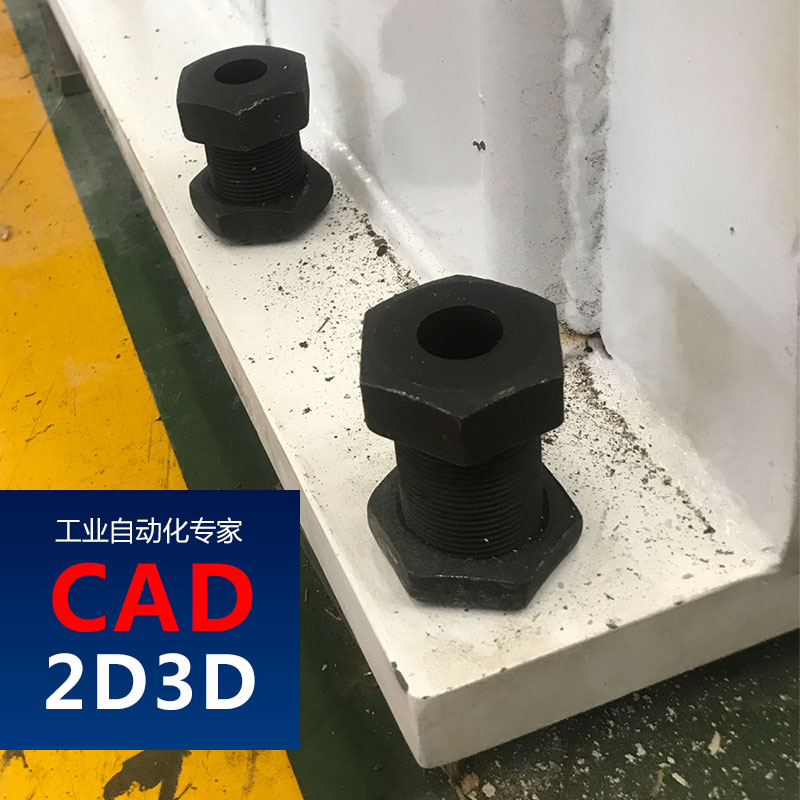

调整螺栓使用案例:

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

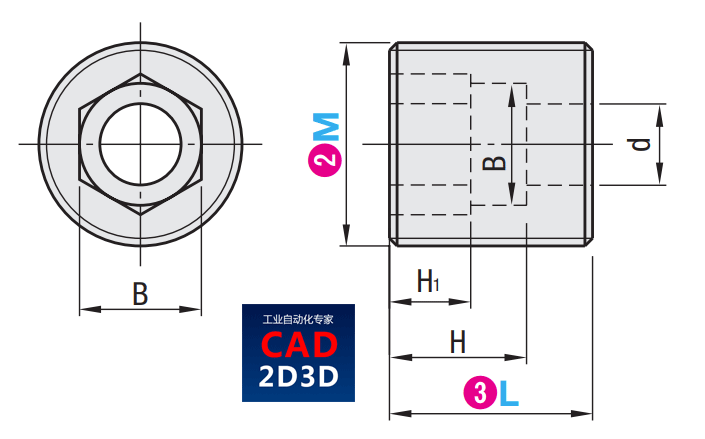

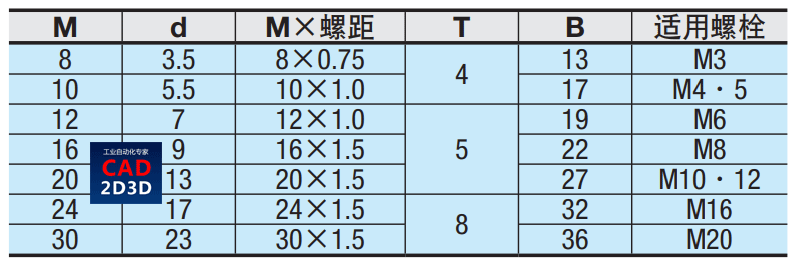

调整螺丝规格尺寸:

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

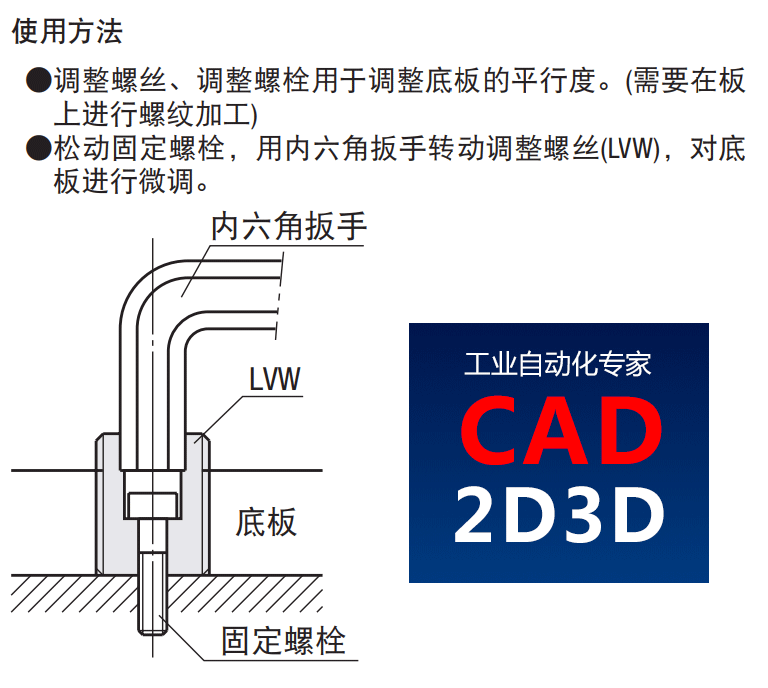

调整螺丝使用方法:

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

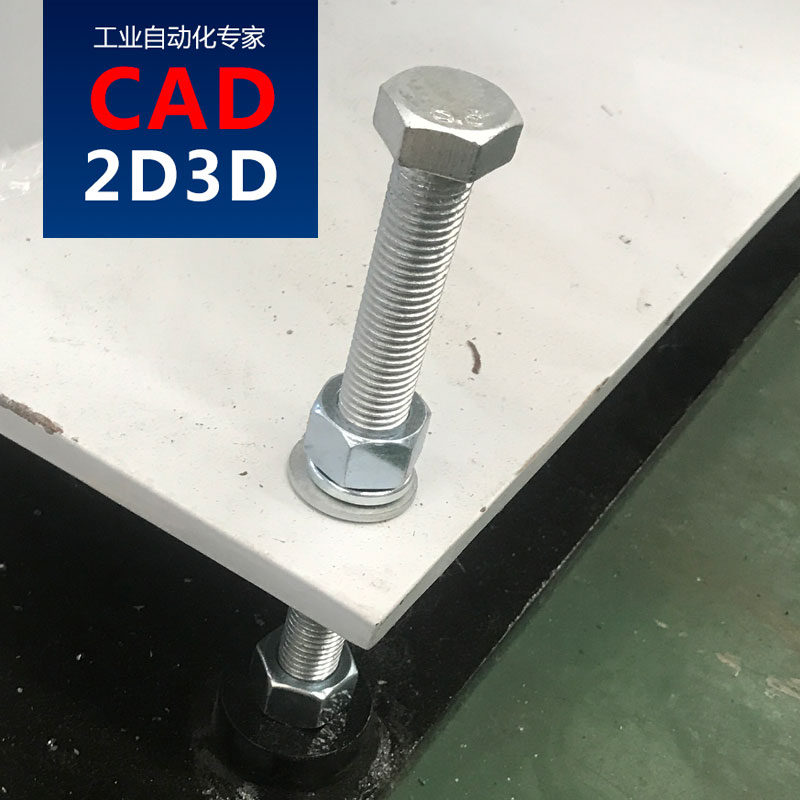

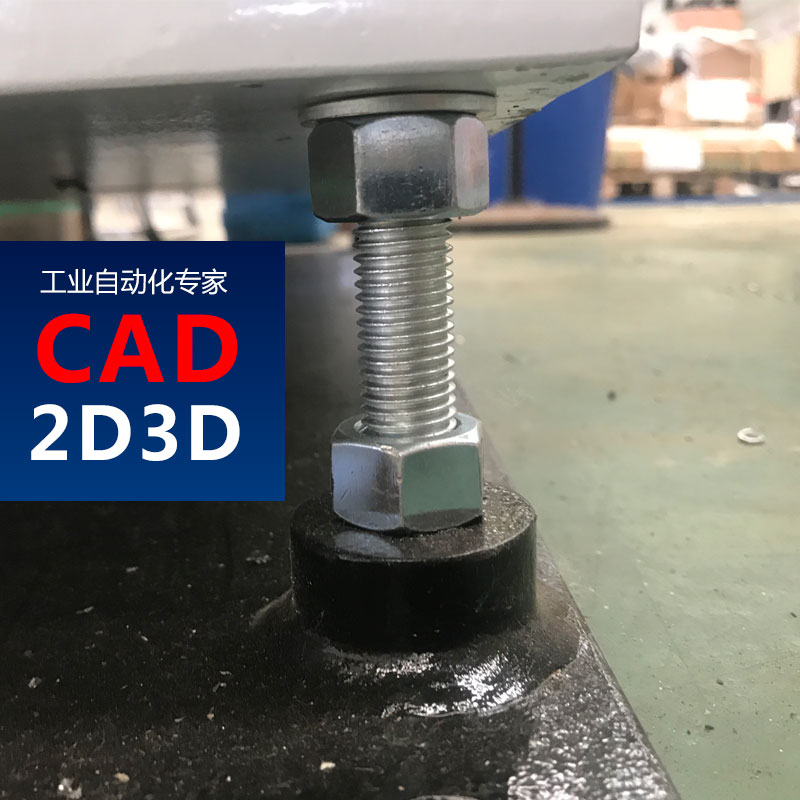

调整底板高度的传统方式:

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

调整螺栓、调整螺丝内部构造和原理,桁架机械手立柱高度调节螺母

参考文献:米思米
