闸阀主要由阀体、阀盖、闸板（楔形或平行式）、阀杆、填料密封系统和手轮等部件构成。其工作原理简单直接：顺时针转动手轮时，阀杆带动闸板向下运动，使其压紧阀体底部的阀座，从而截断流体，实现关闭。

逆时针转动手轮，闸板则向上提升，直至完全打开，让流体顺畅通过。其流道几乎呈直线，因此流体阻力很小。闸阀的主要优点是全开时压力损失小，密封性能好。但其缺点是启闭时间较长，且不能用于调节流量（半开状态易冲蚀密封面）。因此，它主要用于需要完全开启或完全切断流道的管路中，作截断介质使用。

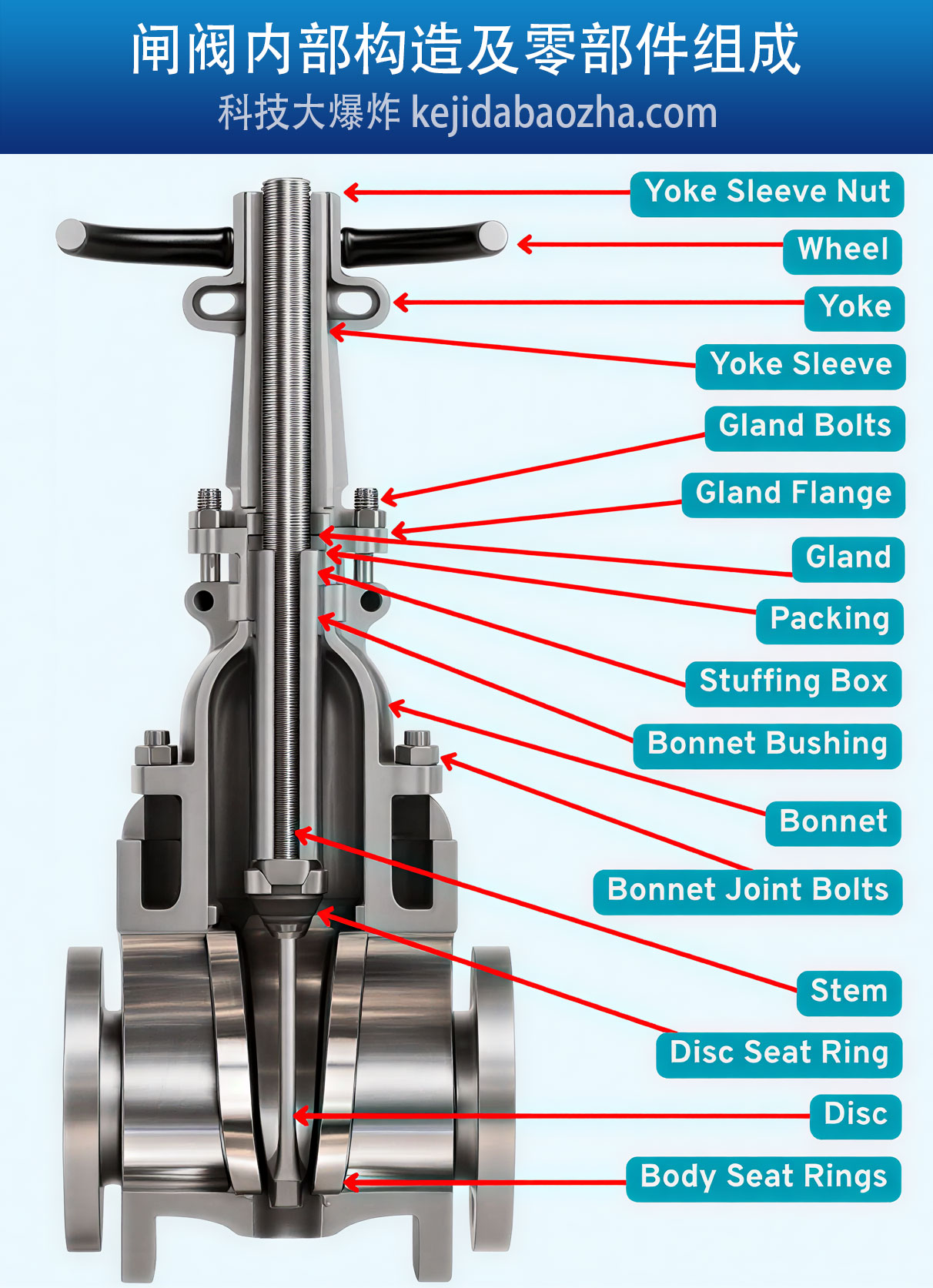

图1 闸阀内部构造及原理（点击上图看大图）

零部件名称中英文对照：

1. Gate valve parts & their uses: 闸阀部件及其用途
2. Yoke Sleeve Nut: 轭架套螺母
3. Wheel: 手轮
4. Yoke: 轭架
5. Yoke Sleeve: 轭架套
6. Gland Bolts: 压盖螺栓
7. Gland Flange: 压盖法兰
8. Gland: 压盖
9. Packing: 填料
10. Stuffing Box: 填料函
11. Bonnet Bushing: 阀盖衬套
12. Bonnet: 阀盖
13. Bonnet Joint Bolts: 阀盖连接螺栓
14. Stem: 阀杆
15. Disc Seat Ring: 闸板阀座环
16. Disc: 闸板
17. Body Seat Rings: 阀体阀座环
18. Body: 阀体
