蒸汽锅炉看似很遥远,其实它就在我们身边,比如供热就要烧锅炉,火力发电也要烧锅炉,就连航空母舰都要烧锅炉。下图整理了蒸汽锅炉的内部构造及原理,图文并茂,一看就懂,一张图胜过千言万语。

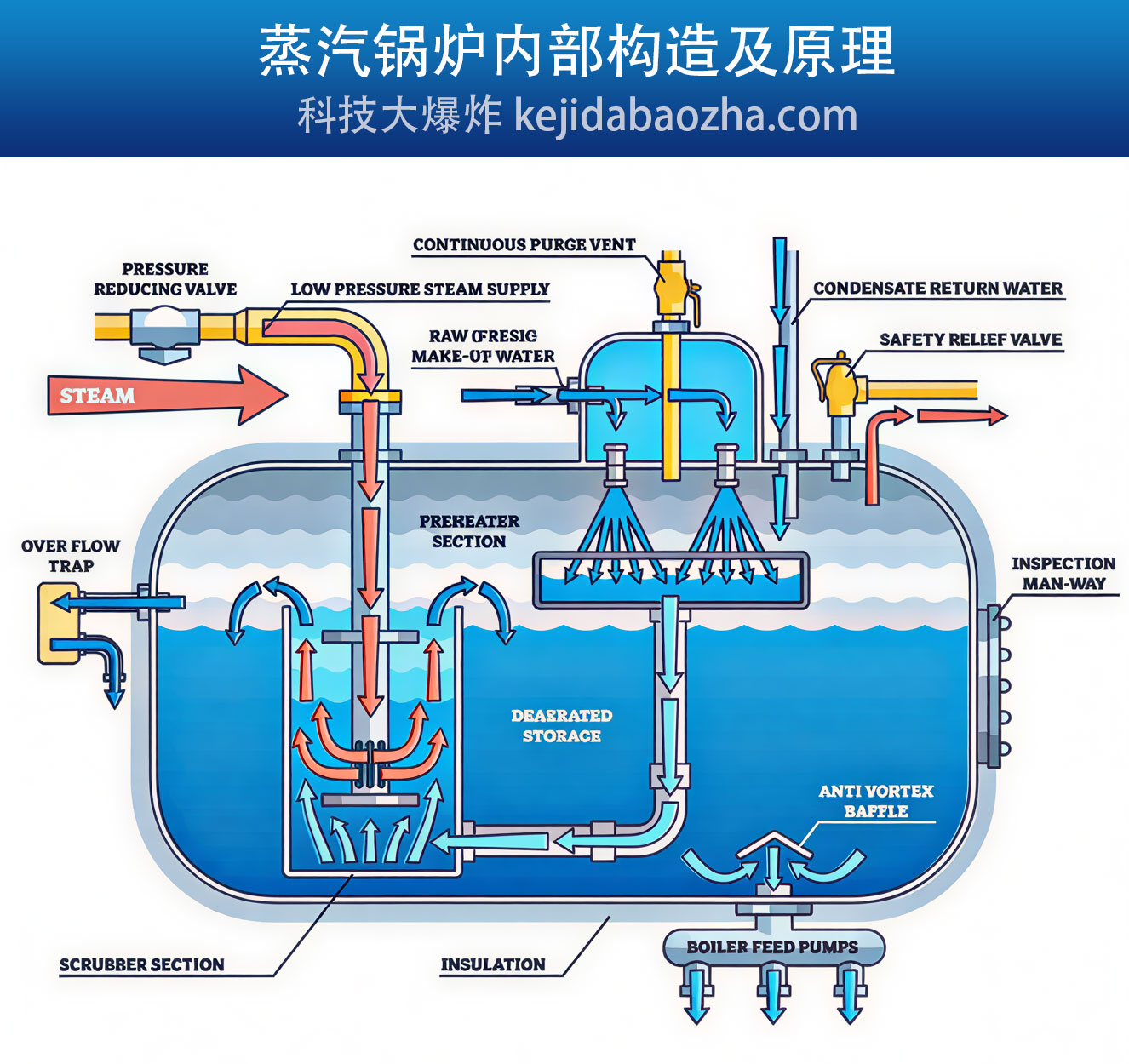

图1 蒸汽锅炉内部构造及零部件组成(点击图片看大图)
零部件中英文名称对照:
- STEAM BOILER: 蒸汽锅炉
- PRESSURE REDUCING VALVE: 减压阀
- LOW PRESSURE STEAM SUPPLY: 低压蒸汽供应
- CONTINUOUS PURGE VENT: 持续排污口
- RAW (FRESH) MAKE-UP WATER: 原(新)补水
- SAFETY RELIEF VALVE: 安全阀
- STEAM: 蒸汽
- OVER FLOW TRAP: 溢流阀
- PREHEATER SECTION: 预热区
- DEAERATED STORAGE: 除氧储存
- ANTI VORTEX BAFFLE: 防涡流挡板
- SCRUBBER SECTION: 洗涤区
- INSULATION: 绝缘层
- INSPECTION MAN-WAY: 检查人孔
- BOILER FEED PUMPS: 锅炉给水泵
- CONDENSATE RETURN WATER: 凝结水回流
作者:尚延伟
