深模腔工件锻造，脱模剂后需要将模具内残留的脱模剂吹出来，否则，在锻压过程中，底部行程封闭空间，影响工件成型，并且在开模后，工件容易弹出来。

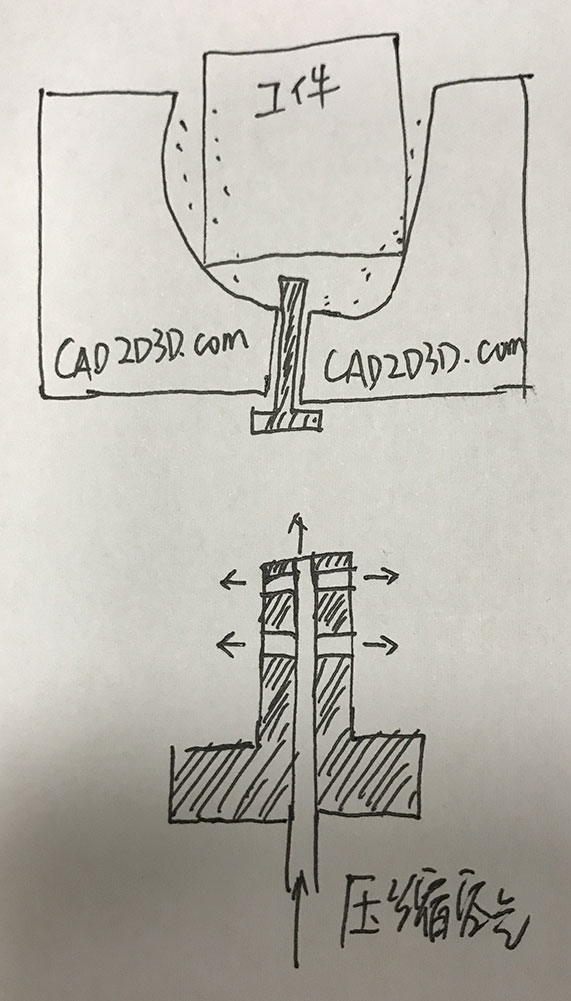

人工锻造时，由于气枪吹扫的距离有限（400mm以内），人手需要拿气枪伸入到模腔下部，朝下吹扫，将脱模剂吹出来，采用自动化锻造时，可考虑从模腔下部往上吹扫，顶杆圆周方向上开孔，在顶杆顶出状态时，气孔露出到模腔内，顶杆落下后，气孔隐藏到顶杆孔内，在自动化锻造时，可以实现自动吹扫的功能，具体原理图见下图：

深模腔喷脱模剂后从模具底部顶杆圆周方向设置气孔吹净脱模剂

未完待续 ~
