SolidWorks零件和装配图中如何自定义视图方向

目录： 技术教程   作者： 尚延伟   日期： 2014/07/07
与 SolidWorks 相关商品：
SW SolidWorks软件远程安装2025/2024/2023/2022/2021/2020/2 SW SolidWorks软件远程安装2025/2024/2023/2022/2021/2020/2 ¥10
Sw SolidWorks软件远程安装2025/2024/2023/2022/2021/2020/2 Sw SolidWorks软件远程安装2025/2024/2023/2022/2021/2020/2 ¥10
SolidWorks2025软件零基础学习视频CAD教程SW2020 2018钣金设计课 SolidWorks2025软件零基础学习视频CAD教程SW2020 2018钣金设计课 ¥88
查看所有与 SolidWorks 相关商品 >>

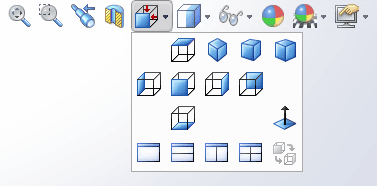

SolidWorks 默认的视图定向只包括了 6视图和3个轴测图，而在实际的使用过程中，经常需要自定义一些视图方向，以方便展示。

SolidWorks零件和装配图中如何自定义视图方向

SolidWorks提供了键盘方向键旋转视图的功能，我们可以利用此功能来实现视图的定向。键盘上的上下左右键可以360度范围旋转视图，每按一下旋转15度。

未完待续 ~
