如何在SolidWorks中增加GB（国标）焊件（结构构件）库及自定义轮廓形状

目录： 技术教程   作者： 尚延伟   日期： 2014/05/14
与 野营野炊 相关商品：
野餐垫防潮垫加厚户外野炊野营沙滩帐篷地垫春游坐垫防水草坪垫子 野餐垫防潮垫加厚户外野炊野营沙滩帐篷地垫春游坐垫防水草坪垫子 ¥11
野餐垫防潮垫加厚户外野炊野营沙滩帐篷地垫防水草坪垫子便携郊游 野餐垫防潮垫加厚户外野炊野营沙滩帐篷地垫防水草坪垫子便携郊游 ¥9.1
脉鲜进口户外气罐扁气罐高山气罐野营高山炉具高原便携野炊燃气罐 脉鲜进口户外气罐扁气罐高山气罐野营高山炉具高原便携野炊燃气罐 ¥32
查看所有与 野营野炊 相关商品 >>

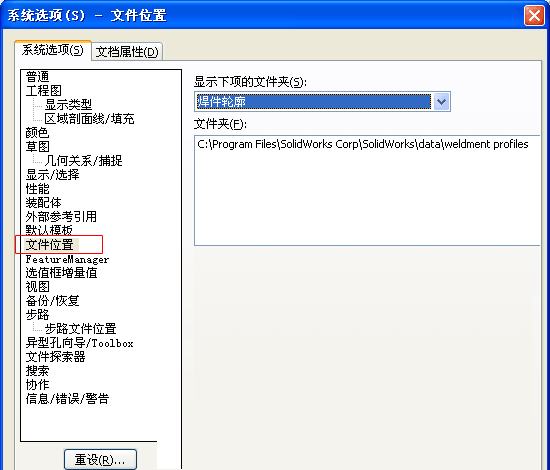

结构构件包括C型钢、H型钢、扁钢、不等边角钢、等边角钢、方管、铝型材、工字钢、矩形钢管、圆管等，是机械结构的重要组成部分。SolidWorks 提供了一个焊件工具栏，可以方便的使用上述轮廓生成各种结构构件。默认情况下 SolidWorks 只安装了 ansi inch 和 iso 标准焊件库，因此需自行安装 GB（国标）焊件库，安装方法很简单，只需要将GB焊件库复制到SolidWorks焊件轮廓文件夹中即可，具体如下：首先要找到SolidWorks焊件库位置。点击 选项，弹出 系统选项 对话框，在 系统选项 中选择 文件位置，显示下项的文件夹 中选择 焊件轮廓，具体如下图。

如何在SolidWorks中增加国标焊件（结构构件）库及自定义轮廓形状

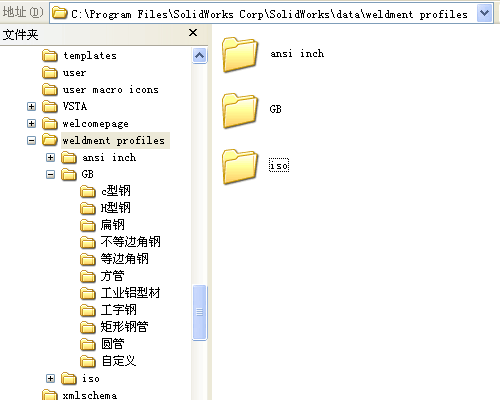

打开上面的目录，将 GB 国标焊件库复制到里面即可，见下图。

如何在SolidWorks中增加国标焊件（结构构件）库及自定义轮廓形状

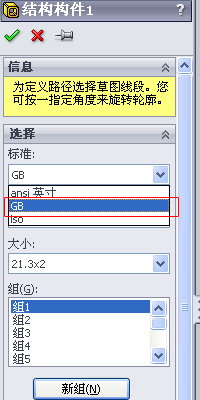

安装成功后，绘制结构构件时在 标准 下拉菜单中就可以看到 GB 选项。

如何在SolidWorks中增加国标焊件（结构构件）库及自定义轮廓形状

除了标准的焊件库之外，也可以添加自定义轮廓，方法也很简单，在草图中绘制好轮廓，然后保存为.SLDLFP格式，然后将其复制到上面的某个分类库文件夹中即可。结构构件示例下载：http://vdisk.weibo.com/s/BWXQu69rikj

未完待续 ~
输入暗号阅读全文

暗号：

暗号错误，请重试！

暗号获取方式

关注本站微信公众号 喜爱的CAD，私信回复：

暗号668

即可自动获取。
